8-18 मीटर पावर टॉवर निर्माण के लिए जंग-प्रतिरोधी कोटिंग के साथ मॉड्यूलर जाली जिन पोल

1 टुकड़ा
MOQ
negotiable
कीमत
8-18 मीटर पावर टॉवर निर्माण के लिए जंग-प्रतिरोधी कोटिंग के साथ मॉड्यूलर जाली जिन पोल
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
नाम: आंतरिक-निलंबित जाली जिन पोल
नमूना: एलबीएनएक्स-300ए/एलबीएनएक्स-300बी
मद संख्या।: 03131-03141
श्रेणी: 8-18मी
अनुभाग: 300x300 मिमी
सुरक्षा कारक: 2.5
वज़न: 10.5-11.0 किग्रा/मी
गारंटी: 1 वर्ष
प्रमुखता देना:

मॉड्यूलर जाली जिन पोल

,

जंग-प्रतिरोधी जिन पोल

,

8-18 मीटर जाली जिन पोल

मूलभूत जानकारी
उत्पत्ति के प्लेस: निंगबो, चीन
ब्रांड नाम: Suntech
प्रमाणन: ISO 9001
मॉडल संख्या: LBNX-300A
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: निर्यात के लिए स्टील-बैंड सुदृढीकरण के साथ प्लाइवुड केस
प्रसव के समय: स्टॉक के लिए 3-7 कार्य दिवस, थोक ऑर्डर के लिए 15-25 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: प्रति माह 2000 टुकड़े
उत्पाद विवरण
टावर निर्माण के लिए आंतरिक-निलंबित जाली गिन पोल LBNX-300A

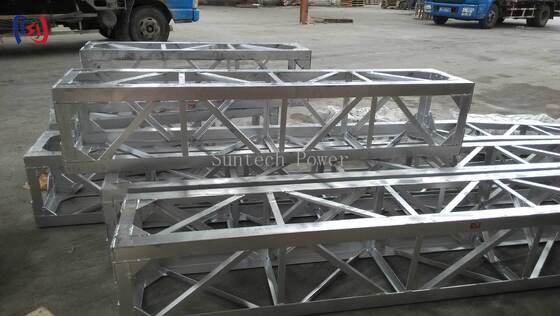

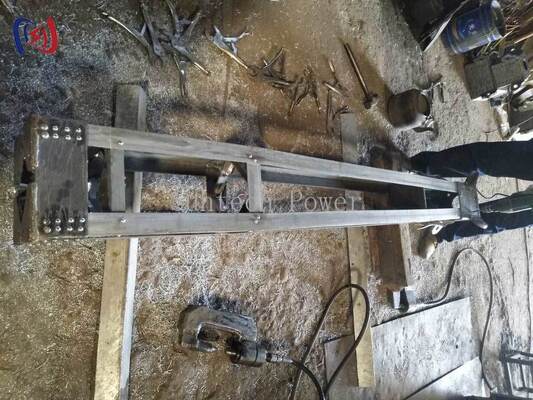

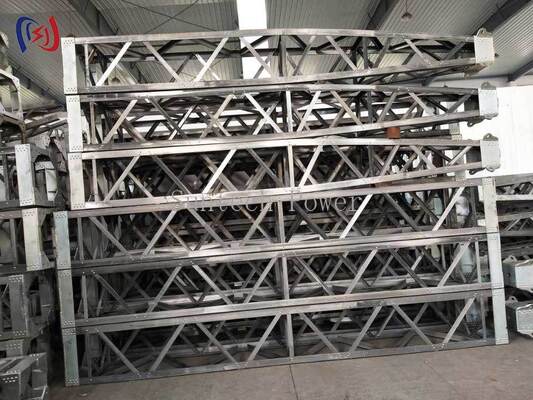

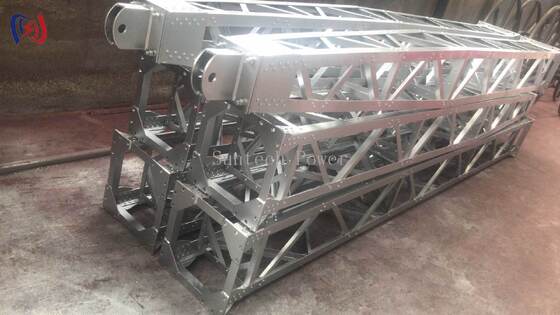

आंतरिक-निलंबित जाली गिन पोल पावर ट्रांसमिशन टॉवर निर्माण के लिए एक मॉड्यूलर लिफ्टिंग मस्तूल है। यह टॉवर शरीर के अंदर निलंबित है, जो टॉवर के आसपास के कार्य क्षेत्र को साफ रखता है।जाली के वर्गों 8 मीटर से 18 मीटर तक काम ऊंचाइयों का निर्माण करने के लिए एक साथ बोल्ट, और प्रत्येक मॉडल के लिए ऊर्ध्वाधर भार और सुरक्षा कारक डेटा नीचे सूचीबद्ध हैं।
डिजाइन और संरचना
  • आंतरिक निलंबन का डिजाइनःमस्तूल को टावर के शरीर के अंदर रखा जाता है, जिससे आसपास के कार्य क्षेत्र में कोई बाधा नहीं होती।
  • मॉड्यूलर जाली अनुभागःएक दूसरे के साथ जुड़ी हुई लंबाई आवश्यक ऊंचाई तक इकट्ठा होती है।

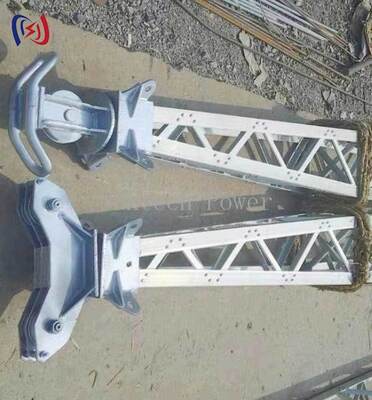

  • प्रबलित स्टील के जोड़ःमस्तूल के सिर और आधार पर बोल्ट कनेक्शन।
  • चौकोर स्टील ट्यूब के मुख्य भागः50x50 मिमी मुख्य सदस्य 25x25 मिमी से 30x30 मिमी के सामान के साथ।
  • संक्षारण प्रतिरोधी कोटिंगःबाहरी साइट उपयोग के लिए उपयुक्त।
  • विनिमेय घटक:आसान निरीक्षण और सेवा।
तकनीकी विनिर्देश
आइटम संख्यामॉडलरेंज (m)खंड (मिमी)मुख्य भाग (मिमी)सहायक उपकरण (मिमी)ऊर्ध्वाधर भार (KN)सुरक्षा कारकवजन (किग्रा/मीटर)
03131LBNX-300A8-16300x30050x50x425x25x313 से 382.510.5
03141LBNX-300B11-18300x30050x50x530x30x315-402.511.0
गुणवत्ता नियंत्रण और परीक्षण
जाली के भागों, जोड़ों और सामानों को पैकिंग से पहले इकट्ठा किया जाता है और फिट, सीधापन और कनेक्शन अखंडता की जांच की जाती है।प्रत्येक बैच का निरीक्षण उसके निर्दिष्ट अनुभाग के आकार और कार्य सीमा के अनुसार किया जाता हैउत्पाद आईएसओ 9001 प्रमाणित गुणवत्ता प्रबंधन के तहत निर्मित होते हैं, और प्रत्येक शिपमेंट के साथ निरीक्षण रिकॉर्ड प्रदान किया जाता है।
विशिष्ट अनुप्रयोग
  • ट्रांसमिशन टॉवर की स्थापना
  • सबस्टेशन संरचना की स्थापना
  • अस्थायी उठाने के कार्य
  • आपातकालीन टावर की मरम्मत
असेंबली और उपयोग
  • साइट की तैयारी:कार्यक्षेत्र को समतल करें और जमीन की स्थिति की जांच करें।
  • असेंबलीःचिह्नित जाली खंडों को जोड़ें और सभी कनेक्शन को सुरक्षित करें।
  • ऑपरेशन:लोड की निगरानी करें और कार्यक्षेत्र को साफ रखें।
  • विघटन:इकट्ठा करने के चरणों को उलट दें और घटकों को सूखी जगह पर रखें।
फैक्ट्री समर्थन और खरीदार आश्वासन
  • ट्रेडिंग लेयर मार्कअप के बिना निर्माता प्रत्यक्ष मूल्य निर्धारण
  • कस्टम ऊंचाई, अनुभाग और ब्रांडिंग के साथ उपलब्ध OEM और ODM
  • टावर की ऊंचाई और भार के आधार पर मॉडल चयन समर्थन (8 मीटर से 18 मीटर की सीमा)
  • स्पेयर ग्रिड सेक्शन और सामान उपलब्ध
  • 12 महीने की सीमित वारंटी
हमें अपने टावर की ऊंचाई, कार्य सीमा और भार बताएं, और हमारे इंजीनियर सही जिन पोल मॉडल और एक कार्य दिवस के भीतर एक कारखाने प्रत्यक्ष बोली की पुष्टि करेंगे।
