ऊर्ध्वाधर केबल रील स्टैंड 10-70KN 500-1500 मिमी कंडक्टर ड्रम स्टैंड स्थान की बचत

1 टुकड़ा
MOQ
Get the latest price
कीमत
ऊर्ध्वाधर केबल रील स्टैंड 10-70KN 500-1500 मिमी कंडक्टर ड्रम स्टैंड स्थान की बचत
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
नाम: लंबवत प्रकार केबल रील स्टैंड
नमूना: SIW-1 / SIW-3A / SIW-3B / SIW-5A / SIW-7A
मद संख्या।: 15131 / 15132 / 15133 / 15133ए / 15135
व्यास सीमा: 500-1500 मिमी
चूहों से भरा हुआ: 10-70KN
वज़न: 36-170 किग्रा
डिज़ाइन: लंबवत सीधा भंडारण
गारंटी: 1 वर्ष
प्रमुखता देना:

10-70KN रेटेड लोड वर्टिकल केबल रील स्टैंड

,

स्पेस-सेविंग वर्टिकल डिज़ाइन केबल रील स्टैंड

,

500-1500mm व्यास रेंज कंडक्टर ड्रम स्टैंड

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Suntech
प्रमाणन: ISO 9001
मॉडल संख्या: एसआईडब्ल्यू-1
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: निर्यात के लिए स्टील-बैंड सुदृढीकरण के साथ प्लाइवुड केस
प्रसव के समय: स्टॉक के लिए 3-5 कार्य दिवस, थोक ऑर्डर के लिए 15-25 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: प्रति माह 5000 टुकड़े
उत्पाद विवरण

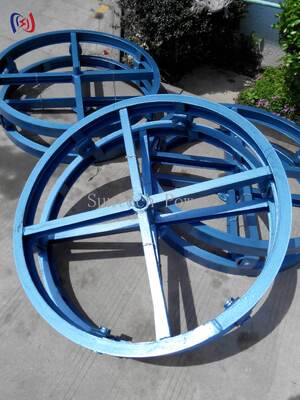

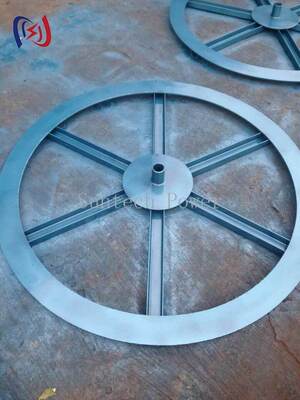

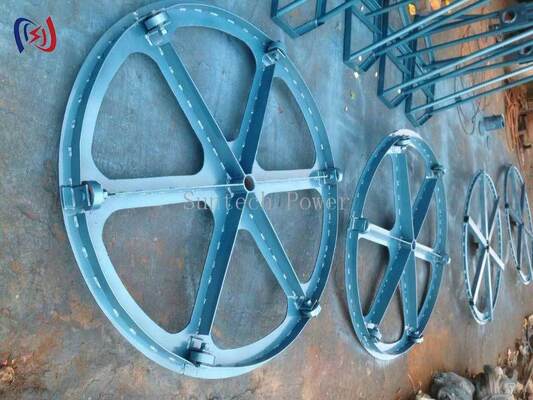

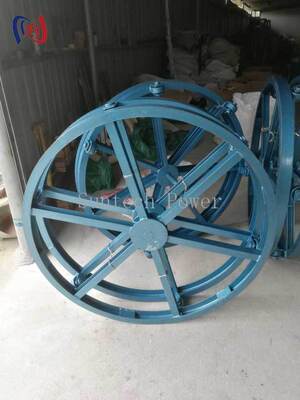

स्पेस-सेविंग स्टोरेज और स्मूथ केबल डिप्लॉयमेंट के लिए वर्टिकल केबल रील स्टैंड
वर्टिकल केबल रील स्टैंड केबल को क्षैतिज एक्सल पर रखने के बजाय किनारे पर रखता है और केबल को बाहर निकालता है, इसलिए एक रील जो क्रैडल पर एक चौड़ा बे ऑक्यूपाई करती है, वह फर्श के एक छोटे से हिस्से में खड़ी हो जाती है। पांच मॉडल 500 मिमी से 1500 मिमी तक के रील व्यास और 10KN से 70KN तक के रेटेड लोड को कवर करते हैं, जिससे पावर प्लांट, सबस्टेशन और केबल स्टोर एक ही फुटप्रिंट के भीतर अधिक रीलों को सुलभ रख सकते हैं।
साइट पर वर्टिकल क्यों काम करता है
  • सीधा फुटप्रिंट: व्यस्त सबस्टेशनों और केबल स्टोर में फर्श की जगह खाली करता है जहाँ क्षैतिज क्रैडल अव्यावहारिक हैं।
  • मजबूत स्टील फ्रेम: सपोर्ट आर्म्स रील को स्थिर रखते हैं जबकि यह डिप्लॉयमेंट के लिए घूमता है।
  • केबल सुरक्षा: गोल संपर्क सतहें और डिबर्ड किनारे केबल जैकेट को भुगतान के दौरान सुरक्षित रखते हैं।
  • लॉकिंग मैकेनिज्म और स्थिर बेस: असमान फर्श पर आकस्मिक रोटेशन और टिपिंग को रोकते हैं।
  • त्वरित रील लोडिंग: छोटे मॉडल को क्रेन के बिना माउंट और स्वैप किया जा सकता है।
  • आसान रोटेशन: एक ऑपरेटर नियंत्रित, व्यवस्थित डिप्लॉयमेंट के लिए रील को घुमा सकता है।
तकनीकी विशिष्टताएँ
आइटम नंबर मॉडल रील व्यास (मिमी) रेटेड लोड (केएन) वजन (किग्रा)
15131 SIW-1 500 10 36
15132 SIW-3A 800 30 44
15133 SIW-3B 1000 30 55
15133A SIW-5A 1200 50 100
15135 SIW-7A 1500 70 170
गुणवत्ता नियंत्रण और परीक्षण
फ्रेम स्टील ट्यूब और प्लेट से निर्मित होते हैं, एक प्रलेखित प्रक्रिया के तहत वेल्डेड होते हैं, एक जिग पर स्क्वायरनेस के लिए जांचे जाते हैं, और पैकिंग से पहले जंग के खिलाफ लेपित होते हैं। केबल को छूने वाली हर सतह को डिबर्ड और चिकना किया जाता है, और शिपमेंट से पहले प्रत्येक स्टैंड का निरीक्षण किया जाता है। उत्पादन ISO 9001 प्रमाणित गुणवत्ता प्रबंधन के तहत चलता है।
विशिष्ट अनुप्रयोग
  • पावर प्लांट केबल प्रबंधन
  • सबस्टेशन वायरिंग प्रोजेक्ट्स
  • अस्थायी पावर इंस्टॉलेशन
  • केबल स्टोरेज यार्ड और वेयरहाउस
फैक्ट्री सपोर्ट और खरीदार आश्वासन
  • निर्माता-प्रत्यक्ष मूल्य निर्धारण बिना किसी ट्रेडिंग-लेयर मार्क-अप के
  • कस्टम आकार, रंग और ब्रांडिंग के साथ OEM और ODM उपलब्ध
  • मॉडल चयन समर्थन (SIW-1 से SIW-7A) रील व्यास और लोड के आधार पर
  • स्पेयर सपोर्ट आर्म्स, बेयरिंग और लॉकिंग पार्ट्स स्टॉक में रखे जाते हैं
  • 12 महीने की सीमित वारंटी

ऊर्ध्वाधर केबल रील स्टैंड 10-70KN 500-1500 मिमी कंडक्टर ड्रम स्टैंड स्थान की बचत

हमें अपना रील व्यास और आवश्यक लोड बताएं, और हमारे इंजीनियर सही SIW मॉडल की सिफारिश करेंगे और एक कार्य दिवस के भीतर फैक्ट्री-डायरेक्ट कोटेशन की पुष्टि करेंगे।
