50-300KN रेटेड लोड के साथ हाइड्रोलिक केबल रील स्टैंड, 2400-5000mm व्यास ड्रम और हाई-टेन्साइल स्टील फ्रेम के लिए
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
नाम: हाइड्रोलिक प्रकार केबल रील स्टैंड
नमूना: एसआई-5 / एसआई-10 / एसआई-10ए / एसआई-16 / एसआई-20 / एसआई-30
चूहों से भरा हुआ: 50-300 केएन
लागू केबल रील व्यास: 2400-5000 मिमी
लागू केबल रील चौड़ाई: 1600-3100 मिमी
कोर छेद व्यास: 76-200 मिमी
वज़न: 172-600 किग्रा
फ़्रेम सामग्री: उच्च तन्यता वाला स्टील
प्रमुखता देना:

50-300KN रेटेड लोड हाइड्रोलिक केबल रील स्टैंड

,

2400-5000mm व्यास कंडक्टर ड्रम स्टैंड

,

हाई-टेन्साइल स्टील फ्रेम केबल ड्रम स्टैंड

मूलभूत जानकारी
उत्पत्ति के प्लेस: निंगबो, चीन
ब्रांड नाम: Suntech
प्रमाणन: ISO 9001
मॉडल संख्या: साई
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: निर्यात के लिए स्टील-बैंड सुदृढीकरण के साथ प्लाइवुड केस
प्रसव के समय: स्टॉक के लिए 3-7 कार्य दिवस, थोक ऑर्डर के लिए 15-25 दिन
भुगतान शर्तें: एल/सी,टी/टी
आपूर्ति की क्षमता: प्रति माह 3000 टुकड़े
उत्पाद विवरण
भारी पावर केबल ड्रमों को सुरक्षित और कुशलता से संभालने के लिए हाइड्रोलिक टाइप केबल रील स्टैंड

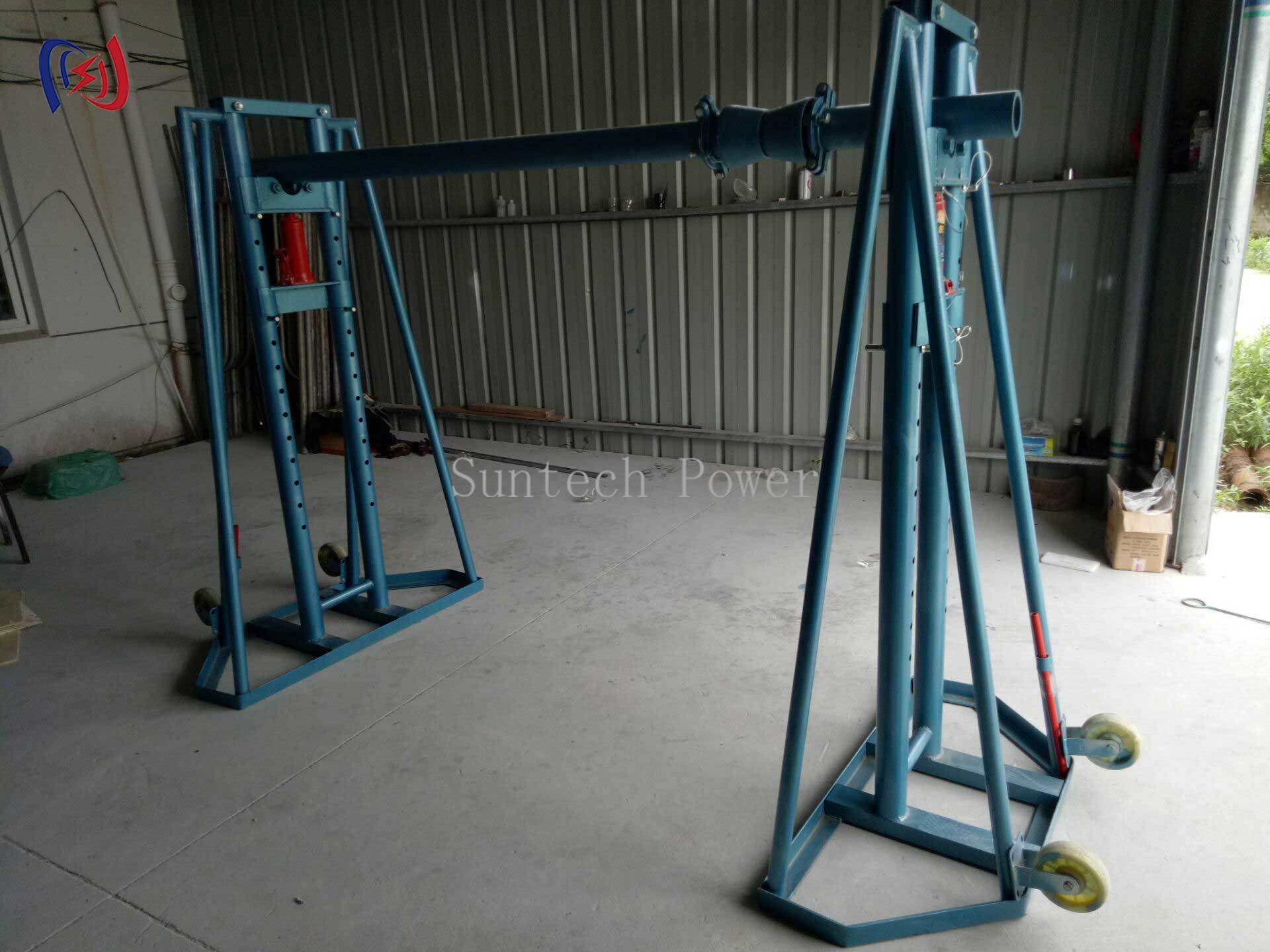

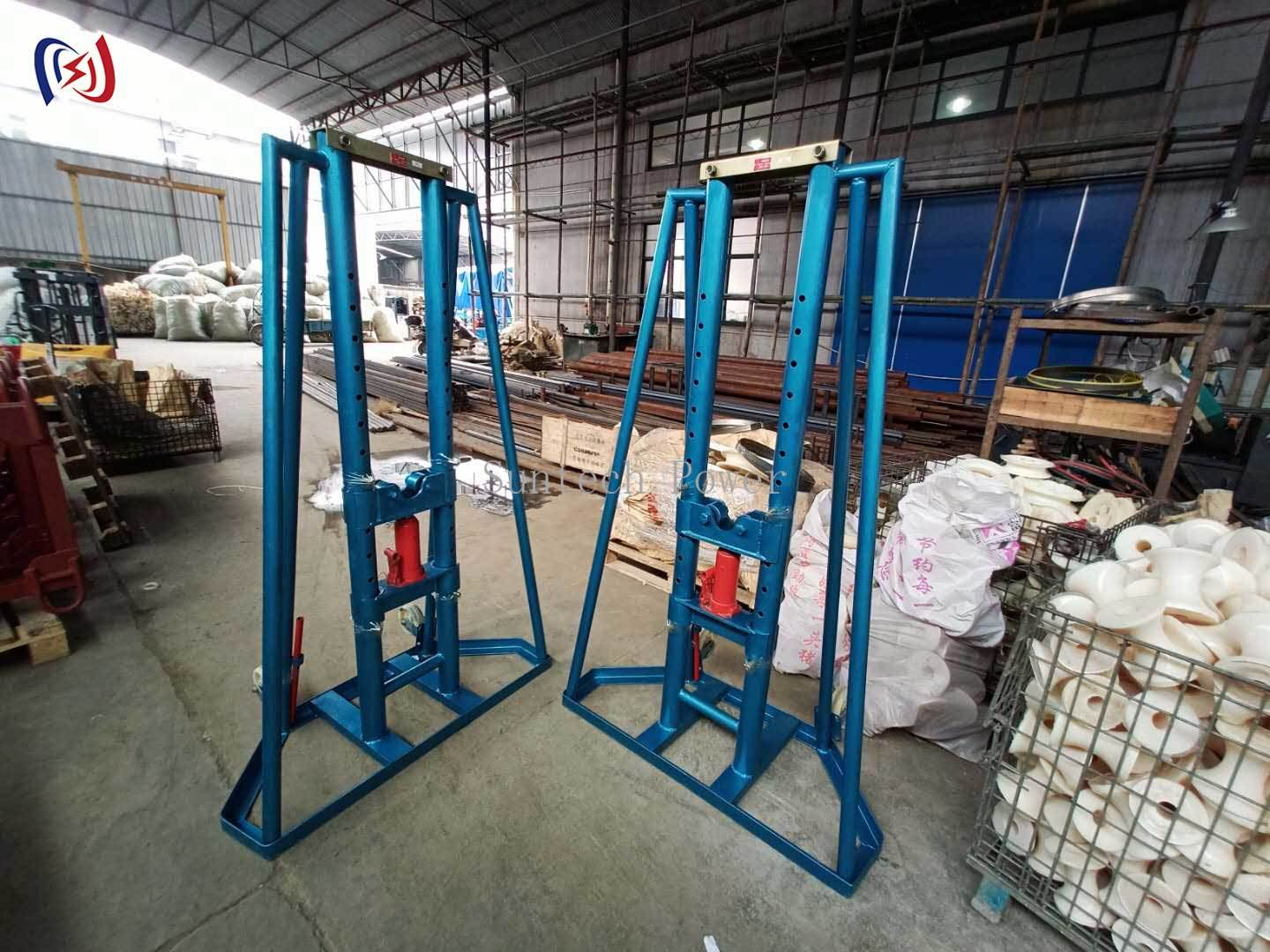

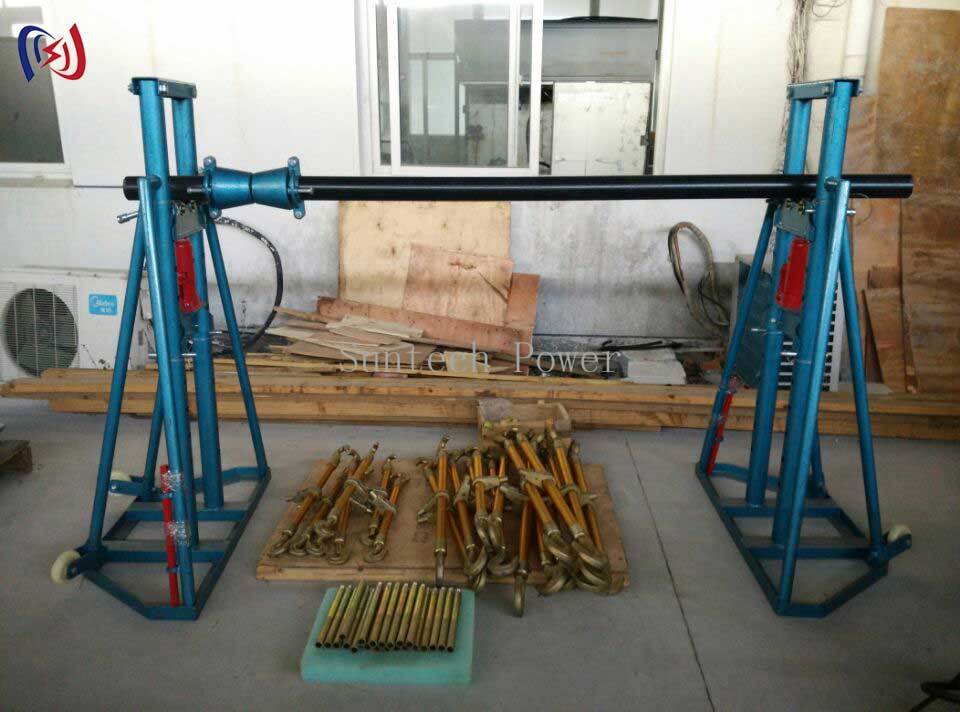

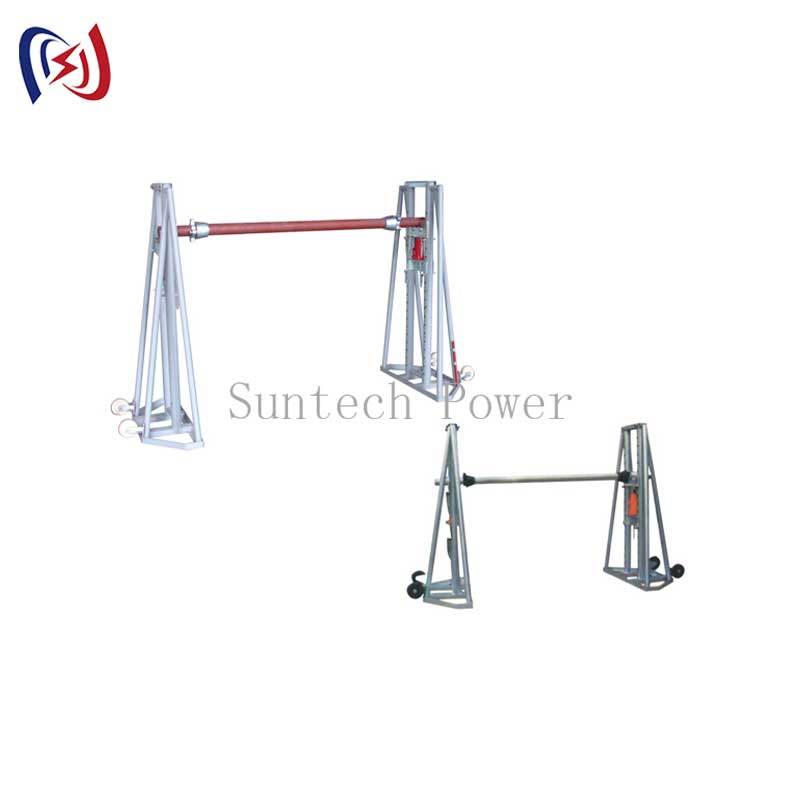

हाइड्रोलिक टाइप केबल रील स्टैंड एक विशेष रूप से निर्मित सामग्री-हैंडलिंग समाधान है जो मैन्युअल हाइड्रोलिक पंप का उपयोग करके भारी केबल और कंडक्टर ड्रमों को जमीन के स्तर से एक सुरक्षित कार्य ऊंचाई तक उठाता है। एक प्रबलित उच्च-तन्यता स्टील चेसिस पर लगाया गया और 50KN से 300KN तक छह लोड रेटिंग में पेश किया गया, यह एक एकल ऑपरेटर को 5000 मिमी व्यास तक के ड्रमों को स्थापित करने, उठाने और निकालने की अनुमति देता है, जिसके लिए अन्यथा क्रेन और एक पूर्ण दल की आवश्यकता होगी।
वास्तविक केबल-स्ट्रिंगिंग कार्य के आसपास इंजीनियर
  • हाइड्रोलिक लिफ्ट सिस्टम: एक मजबूत हैंड पंप और सिलेंडर न्यूनतम प्रयास के साथ ड्रम को जमीन से ऊपर उठाता है, जिससे मैन्युअल लिफ्टिंग और रोलिंग समाप्त हो जाती है जो साइट पर अधिकांश पीठ और कुचलने वाली चोटों का कारण बनती है।
  • समायोज्य भुजाएँ 76 मिमी से 200 मिमी तक के ड्रम कोर होल को समायोजित करती हैं और पेआउट के दौरान ड्रम को सुरक्षित रूप से लॉक करती हैं।

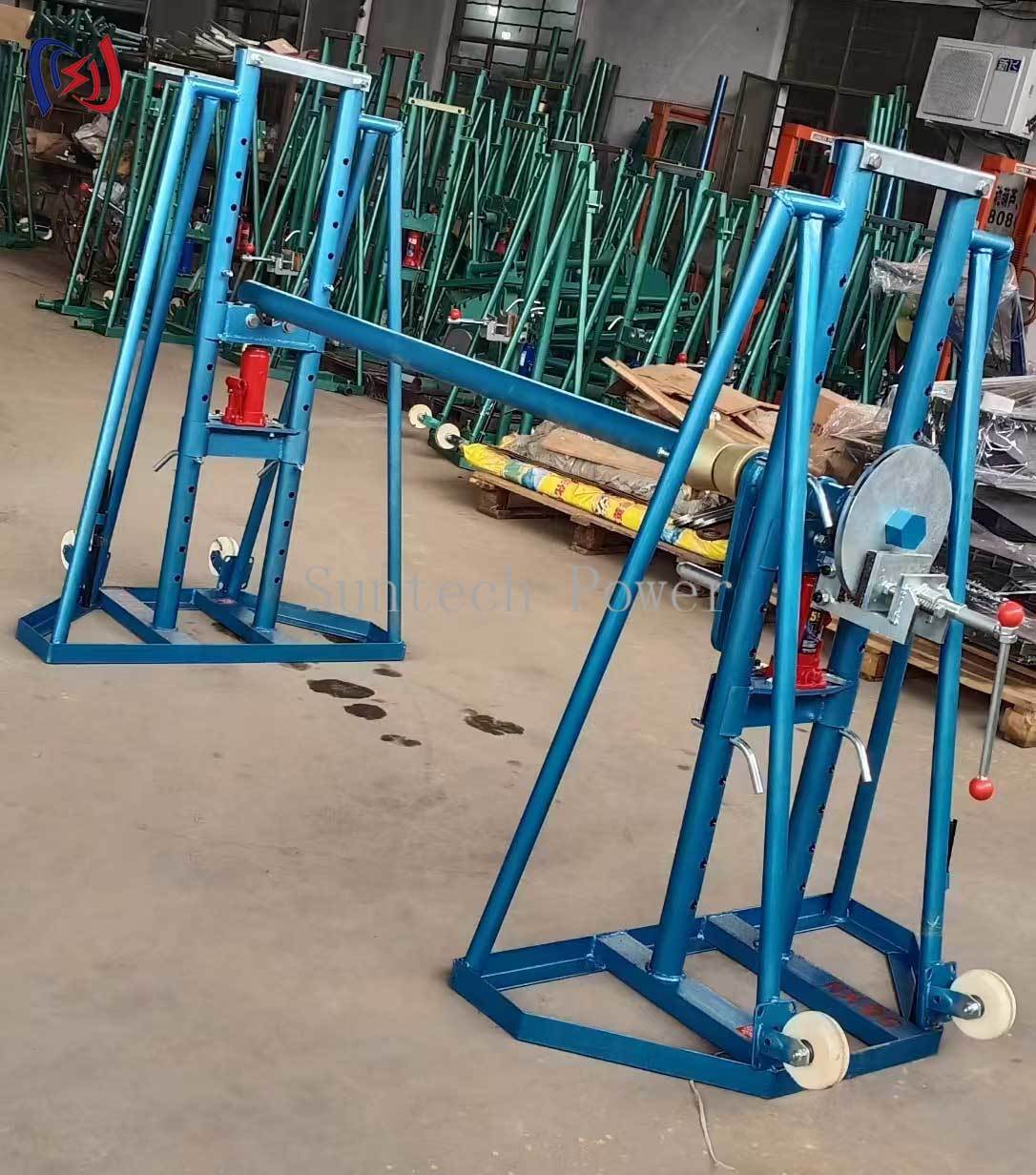

  • एकीकृत ब्रेकिंग सटीक बैक-टेंशन लागू करती है ताकि केबल बिना ढीलेपन, गांठ या ओवररन के समान रूप से फीड हो।
  • हेवी-ड्यूटी वायवीय पहिये एक व्यक्ति को असमान सतहों पर लोड किए गए स्टैंड को ले जाने और इसे पुल की दिशा के साथ संरेखित करने की अनुमति देता है।
  • प्रबलित फ्रेम: प्रत्येक तनाव बिंदु पर वेल्डिंग दोगुनी की जाती है और चौड़ा, निम्न क्रैडल इकाई को पूर्ण रेटेड लोड के तहत स्थिर रखता है।
तकनीकी विशिष्टताएँ
वस्तु संख्या। मॉडल रेटेड लोड (KN) रील व्यास (मिमी) रील चौड़ाई (मिमी) कोर होल (मिमी) वजन (किग्रा)
21346 SI-5 50 अधिकतम। 2400 अधिकतम। 1600 76-103 172
21347 SI-10 100 अधिकतम। 2700 अधिकतम। 1700 120-135 230
21348 SI-10A 100 अधिकतम। 3400 अधिकतम। 1900 120-135 230
21349 SI-16 160 अधिकतम। 4000 अधिकतम। 2500 125-200 325
21343 SI-20 200 अधिकतम। 4000 अधिकतम। 2500 135-160 450
21344 SI-30 300 अधिकतम। 5000 अधिकतम। 3100 160-200 600
गुणवत्ता नियंत्रण और परीक्षण
फ्रेम वेल्डिंग एक प्रलेखित प्रक्रिया का पालन करती है, और पेंटिंग से पहले प्रत्येक चेसिस को एक जिग पर वर्गता के लिए जांचा जाता है। हाइड्रोलिक सिलेंडर और पंप दबाव-परीक्षण किए जाते हैं, और प्रत्येक तैयार इकाई को पैकिंग से पहले एक पूर्ण लिफ्ट चक्र के माध्यम से कार्य-परीक्षण किया जाता है। विनिर्माण ISO 9001 प्रमाणित गुणवत्ता प्रबंधन के तहत चलता है, और प्रत्येक शिपमेंट के साथ एक फैक्ट्री निरीक्षण रिकॉर्ड प्रदान किया जाता है।
विशिष्ट अनुप्रयोग
  • ओवरहेड ट्रांसमिशन और वितरण लाइन स्ट्रिंगिंग
  • सबस्टेशन और स्विचयार्ड केबल इंस्टॉलेशन
  • भूमिगत और डक्ट केबल खींचने की परियोजनाएँ
  • रेलवे कैटेनरी और दूरसंचार बैकबोन कार्य
  • औद्योगिक संयंत्र और पवन-फार्म पावर केबलिंग
फैक्टरी समर्थन और खरीदार आश्वासन
  • कोई ट्रेडिंग-लेयर मार्क-अप नहीं के साथ निर्माता-प्रत्यक्ष मूल्य निर्धारण
  • OEM और ODM कस्टम लोड रेटिंग, रंग और ब्रांडिंग के साथ उपलब्ध हैं
  • ऑर्डर से पहले तकनीकी चित्र और लोड गणना प्रदान की जाती है
  • स्पेयर हाइड्रोलिक पंप, आर्म्स और पहिये स्टॉक में रखे जाते हैं
  • हाइड्रोलिक घटकों पर 12-महीने की सीमित वारंटी

50-300KN रेटेड लोड के साथ हाइड्रोलिक केबल रील स्टैंड, 2400-5000mm व्यास ड्रम और हाई-टेन्साइल स्टील फ्रेम के लिए

हमें अपना ड्रम व्यास, चौड़ाई, कोर होल और आवश्यक लोड रेटिंग बताएं, और हमारे इंजीनियर सही मॉडल की सिफारिश करेंगे और एक कार्य दिवस के भीतर फैक्ट्री-प्रत्यक्ष कोटेशन की पुष्टि करेंगे।
