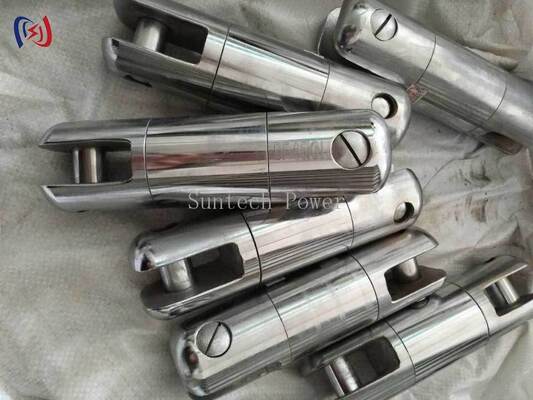

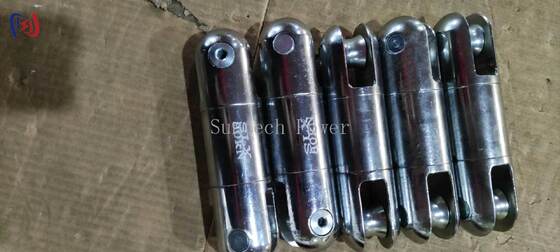

हेवी ड्यूटी स्विवेल जॉइंट 5-250KN ट्रांसमिशन लाइन स्ट्रिंगिंग के लिए
उत्पाद अवलोकन
SLX श्रृंखला हेवी ड्यूटी स्विवेल जॉइंट ट्रांसमिशन लाइन स्ट्रिंगिंग निर्माण और रखरखाव के लिए एक प्रमुख घूमने वाला कनेक्शन घटक है, जिसकी रेटेड लोड 5KN से 250KN तक है। यह केबल बिछाने की दिशा को सुचारू रूप से बदलने और मरोड़ को कम करने के लिए 360° रोटेशन का समर्थन करता है। फोर्ज्ड स्टील बॉडी, प्रबलित बेयरिंग सिस्टम, लॉकिंग मैकेनिज्म और केबल सुरक्षा डिजाइन के साथ, यह ओवरहेड लाइन स्ट्रिंगिंग, अंडरग्राउंड केबल पुलिंग और सबस्टेशन उपकरण कनेक्शन में व्यापक रूप से उपयोग किया जाता है।
तकनीकी विशिष्टताएँ
|
वस्तु संख्या |
मॉडल |
रेटेड लोड (KN) |
मुख्य आकार (मिमी) |
वजन (किग्रा) |
|
17121 |
SLX-0.5 |
5 |
19 |
0.20 |
|
17122 |
SLX-1 |
10 |
30 |
0.40 |
|
17123 |
SLX-2 |
20 |
35 |
0.55 |
|
17124 |
SLX-3 |
30 |
37 |
0.65 |
|
17125 |
SLX-5 |
50 |
42 |
1.50 |
|
17126 |

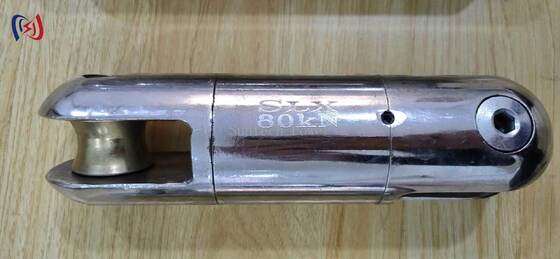

SLX-8 |
80 |
57 |
2.40 |
|
17127 |

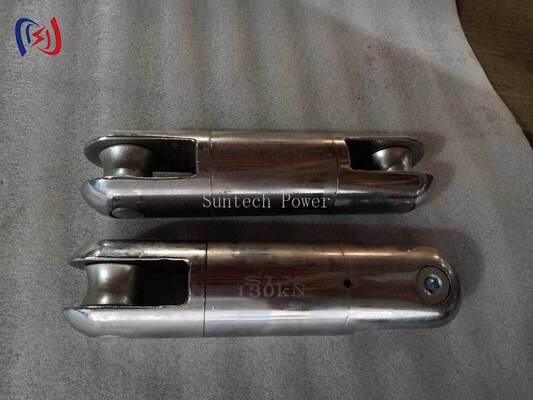

SL130 |
130 |
62 |
3.50 |
|
17128 |
SL180 |
180 |
75 |
7.20 |
|
17129 |
SL250 |
250 |
85 |
10.5 |
|
17130 |
SL250V |
250 |
80 |
8.0 |
अनुप्रयोग
· ओवरहेड ट्रांसमिशन लाइन स्ट्रिंगिंग और रखरखाव
· भूमिगत केबल खींचना और बिछाना
· सबस्टेशन उपकरण कनेक्शन
· केबल रूटिंग में दिशा परिवर्तन ताकि मरोड़ को रोका जा सके
उत्पाद लाभ
· 360° रोटेशन क्षमता —सुचारू रोटेशन केबल मरोड़ को कम करता है और स्ट्रिंगिंग और पुलिंग संचालन के दौरान कंडक्टर संरेखण बनाए रखता है।
· प्रबलित बेयरिंग के साथ फोर्ज्ड स्टील बॉडी —फोर्ज्ड स्टील बॉडी 250KN तक अत्यधिक लोड का सामना करती है, जिसमें हेवी ड्यूटी स्थायित्व के लिए एक प्रबलित बेयरिंग सिस्टम होता है।
· केबल-अनुकूल गोल किनारे —गोल किनारे केबल शीथ घर्षण को रोकते हैं और पुलिंग के दौरान संपर्क सतहों की रक्षा करते हैं।
लॉकिंग मैकेनिज्म और सुरक्षा डिजाइन —लॉकिंग मैकेनिज्म आकस्मिक डिस्कनेक्शन को रोकता है, जिसमें उच्च-दृश्यता सुरक्षा अंकन और लंबे समय तक सेवा जीवन के लिए स्व-चिकनाई वाले बेयरिंग होते हैं।
