पावर ट्रांसमिशन लाइनों के लिए फिक्स्ड जॉइंट्स 10-250KN अलॉय स्टील
उत्पाद अवलोकन

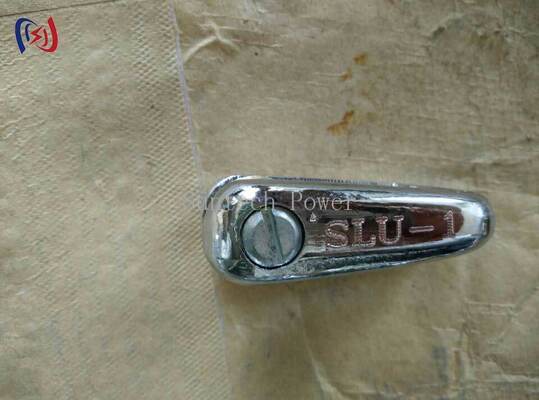

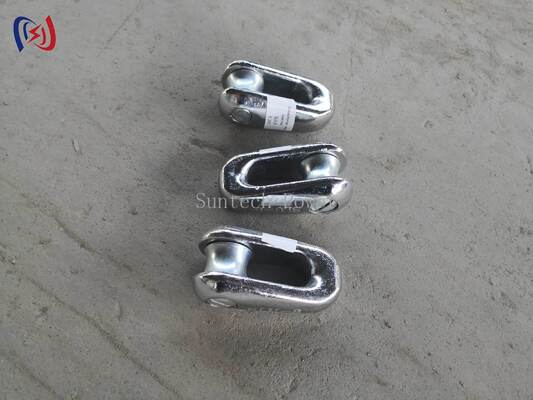

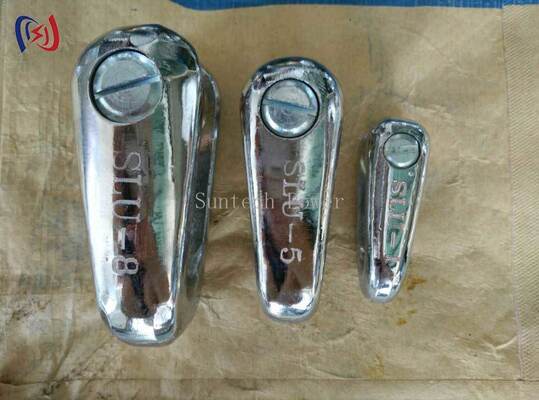

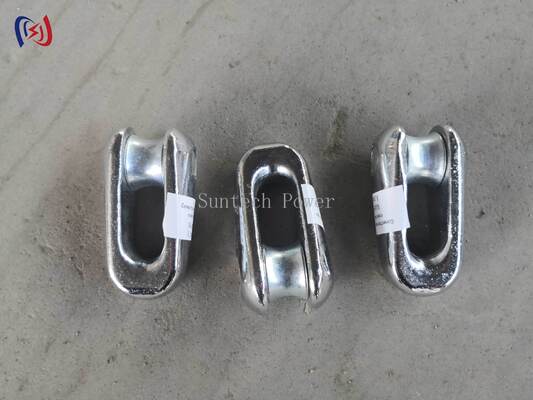

SLU श्रृंखला के फिक्स्ड जॉइंट्स पावर ट्रांसमिशन सिस्टम में प्रमुख संरचनात्मक कनेक्शन घटक हैं, जिनकी रेटेड लोड 10KN से 250KN तक होती है। इनका उपयोग टॉवर संरचना कनेक्शन, क्रॉस आर्म इंस्टॉलेशन, इंसुलेटर स्ट्रिंग फिक्सेशन और अस्थायी सपोर्ट सिस्टम के लिए किया जाता है। उच्च गुणवत्ता वाले अलॉय स्टील से निर्मित, सटीक मशीनिंग और हॉट-डिप गैल्वनाइज्ड एंटी-करोज़न उपचार के साथ, सटीक रूप से मेल खाने वाली संपर्क सतहें समान लोड वितरण और विश्वसनीय संरचनात्मक अखंडता सुनिश्चित करती हैं।
तकनीकी विशिष्टताएँ
|
मॉडल |
A (मिमी) |
B (मिमी) |
C (मिमी) |
d (मिमी) |
D (मिमी) |
E (मिमी) |
रेटेड लोड (KN) |
वजन (किग्रा) |
|
SLU-1 |
36 |
68 |
18 |
10 |
14 |
29 |
10 |
0.2 |
|
SLU-3 |
37 |
76 |
20 |
12 |
17 |
31 |
30 |
0.22 |
|
SLU-5 |
50 |
96 |
23 |
18 |
19 |
42 |
50 |
0.6 |
|
SLU-8 |
56 |
110 |
28 |
20 |
22 |
50 |
80 |
0.8 |
|
SLU-10 |
59 |
126 |
30 |
22 |
26 |
54 |
100 |
1.2 |
|
SLU-13 |
61 |
134 |
32 |
24 |
27 |
56 |
130 |
1.3 |
|
SLU-15 |
63 |
138 |
37 |
27 |
28 |
58 |
150 |
1.4 |
|
SLU-25 |
80 |
178 |
44 |
30 |
35 |
72 |
250 |
3.0 |
|
SLU-28 |
80 |
178 |
44 |
30 |
35 |
72 |
280 |
3.0 |
|
SLU-32 |
85 |
186 |
42 |
30 |
38 |
80 |
320 |
3.9 |
अनुप्रयोग
· ट्रांसमिशन लाइनों पर टॉवर संरचना कनेक्शन
· क्रॉस आर्म इंस्टॉलेशन और फिक्सेशन
· इंसुलेटर स्ट्रिंग कनेक्शन
· निर्माण के दौरान अस्थायी सपोर्ट सिस्टम
उत्पाद लाभ
· सटीक मशीनिंग संपर्क सतहें — 10-320KN लोड के तहत जॉइंट में समान लोड वितरण, पूर्ण और विश्वसनीय संरचनात्मक अखंडता बनाए रखता है।
· मजबूत तनाव बिंदुओं के साथ गुणवत्ता अलॉय स्टील — स्थायी ट्रांसमिशन लाइन कनेक्शन में स्थायित्व के लिए महत्वपूर्ण तनाव बिंदुओं पर मजबूत किया गया।
· हॉट-डिप गैल्वनाइज्ड + वेदर-रेसिस्टेंट कोटिंग — टॉवरों पर दशकों की बाहरी सेवा के लिए उत्कृष्ट एंटी-करोज़न प्रदर्शन।
· फेल-सेफ लॉकिंग और त्वरित असेंबली — वैकल्पिक गैर-प्रवाहकीय इन्सुलेशन योजना और फेल-सेफ लॉकिंग मैकेनिज्म, तेज असेंबली के लिए प्री-ड्रिल्ड छेद और लोकेटिंग स्लॉट के साथ।
