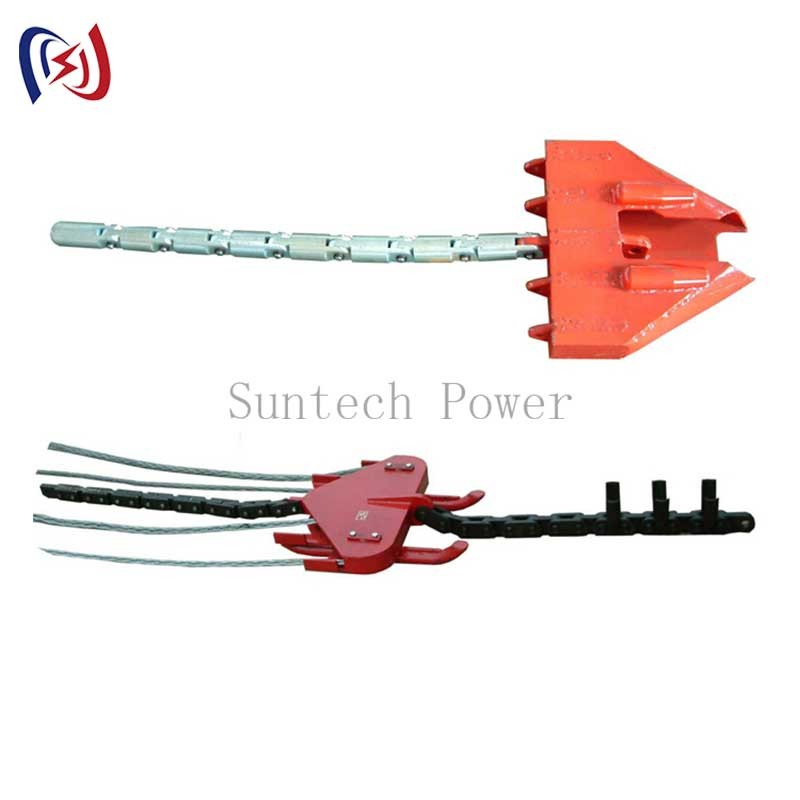

कंडक्टर स्ट्रिंगिंग टूल्स रनिंग बोर्ड इलेक्ट्रिक पावर निर्माण का उन्नयन
विशेषताएं:यह लाइन स्ट्रिंग के दौरान टोकन तनाव संचय से बचने के लिए बनाया गया है
नोट्स:अन्य स्ट्रिंगिंग ब्लॉक के विनिर्देश के अनुसार अनुकूलित किया जा सकता है
आवेदनःइसका प्रयोग 2 बंडल किए हुए कंडक्टरों को स्ट्रिंग करने के लिए किया जाता है, ताकि पायलट तार रस्सी को कंडक्टरों से जोड़ा जा सके।ऊर्ध्वाधर भारी लिंक स्ट्रिंग ब्लॉक में सही प्रवेश के लिए क्षैतिज स्थिति में चल बोर्ड पकड़संतुलन पल्ली प्रकार का प्रयोग सामान्यतः 2 बंडल किए हुए कंडक्टरों के लिए किया जाता है जो एक ही टेंशनर के बैल पहियों से खींचे जाते हैं।
दो बंडल कंडक्टरों के लिए कर्षण मार्गदर्शन हेडबोर्ड लाइन स्ट्रिंग के दौरान टोकन तनाव संचय से बचने के लिए डिज़ाइन किए गए हैं। कर्षण मार्गदर्शन हेडबोर्ड घुमावदार जोड़ के साथ उपयोग कर रहा है,कर्षण मार्गदर्शन और ओवरलिपिंग विरोधीट्रैक्शन गाइडेंस हेडबोर्ड तनाव स्ट्रिंग या मैकेनिकल ट्रैक्शन स्ट्रिंग निर्माण के लिए लागू होता है।

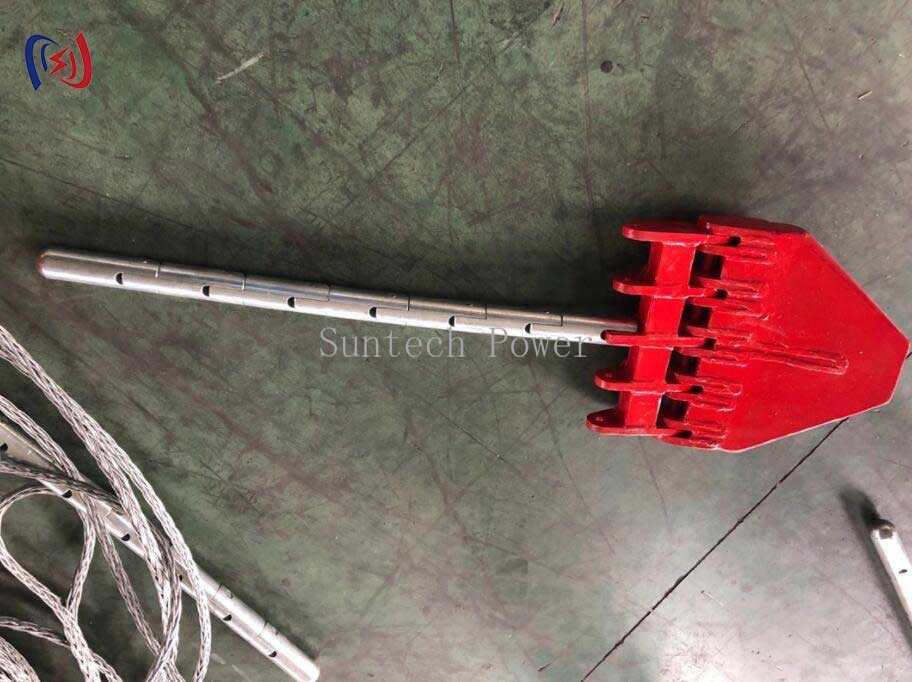

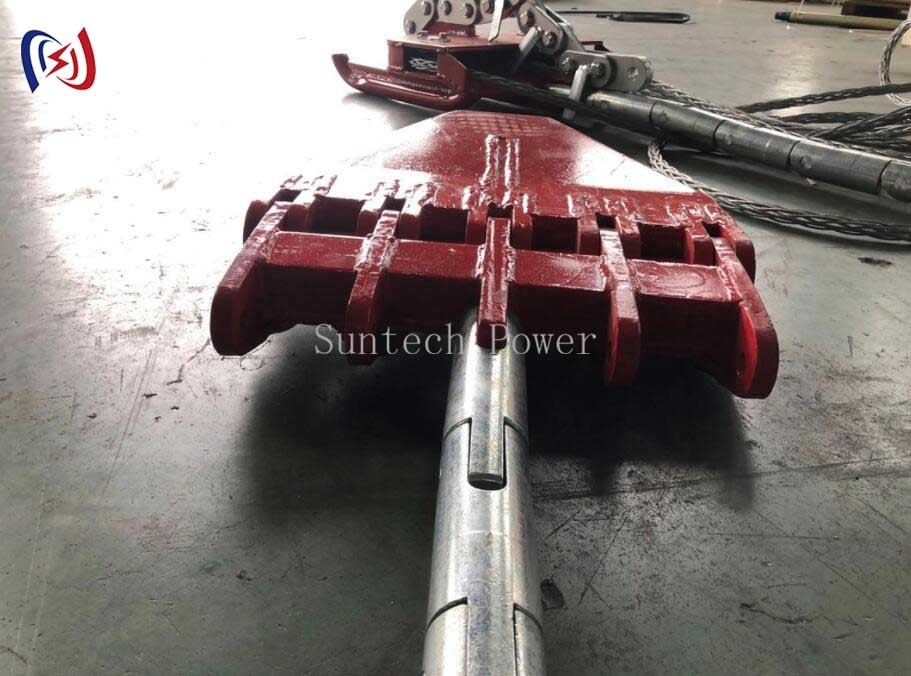

यह चलती (हेड) बोर्ड विशेष रूप से ऊर्ध्वाधर विद्युत संचरण लाइन के स्ट्रिंगिंग में पांच बंडल किए गए कंडक्टरों के साथ खींचने की रस्सी को जोड़ने के लिए डिज़ाइन किया गया है।हेडबोर्ड की दूरी विशिष्ट 5 शीव एरियल रोलर्स के साथ संगत होने के लिए डिज़ाइन किया गया है.
तकनीकी मापदंड
| आइटम संख्या | मॉडल | नामित भार (kN) | वजन (किलो) | लागू होने वाली शीव की चौड़ाई (मिमी) | विशेषताएं |
| 17231 | SZ4A-13 | 130 | 96 | 100 | संतुलित रोलर प्रकार |
| 17232 | SZ4B-13 | 130 | 65 | 100 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17233 | SZ4B-18 | 180 | 95 | 110 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17234 | SZ4B-25 | 250 | 110 | 110 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17238 | SZ4C-25 | 250 | 88 | 110 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
| 17239 | SZ4B-32 | 320 | 150 | 125 | कंडक्टर एक दूसरे से स्वतंत्र होते हैं। |
