पूर्ण स्वचालित एकीकृत ट्रांसफार्मर परीक्षण बेंच, पावर ट्रांसफार्मर परीक्षण प्रणाली
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
आवेदन: पावर ट्रांसफार्मर गुणवत्ता निरीक्षण के लिए नियमित परीक्षण
परीक्षण चीज़ें: लोड हानि और नो-लोड परीक्षण, डीसी प्रतिरोध परीक्षण, वाइंडिंग अनुपात परीक्षण, वाइंडिंग तापमान वृद्धि प
प्रौद्योगिकी विशेषता: पीएलसी कंप्यूटर और टच स्क्रीन नियंत्रण दोहरी संचालन तरीका
डिजाइन सुविधा: सार्वभौमिक परीक्षण सॉफ्टवेयर, परीक्षण आइटम आदेश द्वारा वैकल्पिक हो सकते हैं
परीक्षण आवृत्ति: 50 हर्ट्ज या 60 हर्ट्ज
अन्य कार्य: पूर्ण-स्वचालित, व्यापक परीक्षण
प्रमुखता देना:

पावर ट्रांसफार्मर परीक्षण बेंच

,

पूर्ण स्वचालित ट्रांसफार्मर परीक्षण बेंच

,

एकीकृत ट्रांसफार्मर परीक्षण बेंच

मूलभूत जानकारी
उत्पत्ति के प्लेस: Ningbo, चीन
ब्रांड नाम: Ningbo Suntech Power
प्रमाणन: ISO9001
मॉडल संख्या: एफकेबीटी-III-250KVA
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: मानक लकड़ी के केस को धूमन के साथ निःशुल्क निर्यात करें
प्रसव के समय: 45 से 75 कार्यदिवस
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 5 इकाइयां/2 महीने
उत्पाद विवरण

पूर्ण स्वचालित ट्रांसफार्मर एकीकृत परीक्षण बेंच, पावर ट्रांसफार्मर व्यापक परीक्षण प्रणाली



I. उत्पादों का वर्णन और अनुप्रयोग



पावर ट्रांसफार्मर के निर्माण या रखरखाव से पहले और उसके बाद आवश्यक नियमित गुणवत्ता निरीक्षण और परीक्षण वस्तुओं की आवश्यकता होती है।

पावर ट्रांसफार्मर व्यापक परीक्षण प्रणाली ऊपर परीक्षण उद्देश्य के लिए डिजाइन और इस्तेमाल कर रहे हैं। ग्राहक के आदेश के विभिन्न परीक्षण मदों की आवश्यकताओं के अनुसार,यह पीएलसी कंप्यूटर के साथ एक व्यापक और मॉड्यूलर सॉफ्टवेयर को अपनाता है और अतिरिक्त करंट मीटर को एकीकृत करता है।वोल्टेज मीटर और पावर मीटर को एक शरीर प्रकार के परीक्षण बेंच के रूप में, परीक्षण दक्षता, प्रयोज्यता और परीक्षण सटीकता में काफी सुधार किया गया है। यह स्वचालित रूप से परीक्षण रिपोर्ट बना और सहेज सकता है,और बाहरी प्रिंटर द्वारा रिपोर्ट मुद्रित.

परीक्षण प्रणालियां निम्नलिखित सहित परीक्षण वस्तुओं को समाप्त कर सकती हैं:



1.1 प्रणाली के अंदर मुख्य परीक्षण वस्तुएं

  • ट्रांसफार्मर की गैर-लोड विशेषता परीक्षण;
  • ट्रांसफार्मर लोड विशेषता परीक्षण;
  • पावर फ्रीक्वेंसी एसी वोल्टेज प्रतिरोध परीक्षण;
  • तीन दोगुनी आवृत्ति प्रेरित प्रतिरोध वोल्टेज परीक्षण;
  • ट्रांसफार्मर हार्मोनिक परीक्षण;
  • ट्रांसफार्मर डीसी प्रतिरोध परीक्षण;
  • ट्रांसफार्मर अनुपात, समूह, त्रुटि परीक्षण;
  • ट्रांसफार्मर तापमान वृद्धि परीक्षण।



1.2 सिस्टम के बाहर सहायक परीक्षण वस्तुएं

  • ट्रांसफार्मर इन्सुलेशन प्रतिरोध, अवशोषण अनुपात, ध्रुवीकरण सूचकांक परीक्षण;
  • ट्रांसफार्मर अछूता तेल विश्लेषण प्रणाली;
  • ट्रांसफार्मर की डायलेक्ट्रिक हानि परीक्षण;
  • आंशिक डिस्चार्ज परीक्षण;
  • पर्यावरण तापमान और आर्द्रता परीक्षण।



१.3पावर ट्रांसफार्मर का परीक्षण करने की अनुकूलन क्षमता



  • क्षमताः 360000kVA और उससे कम
  • वोल्टेज स्तरः 500kV,330kV,220kV,110kV, 35kV/10kV, एकल, तीन चरण बिजली ट्रांसफार्मर
  • अनवर्सल परीक्षण की सटीकता और सीमा निम्न तालिका के अनुसार



पद



माप का दायरा



सापेक्ष त्रुटि



वोल्टेज

0.1-600V



± ((0.2% रीडिंग + 0.1% रेंज)



वर्तमान

0.1-200A



± ((0.2% रीडिंग + 0.1% रेंज)



शक्ति

U*I



± ((0.2% रीडिंग + 0.1% रेंज)



शक्ति कारक

0.1-0.9999



± 3 अंक



विद्युत आपूर्ति

AC220V±10% 50Hz±2%



परिचालन की स्थिति



कार्य तापमान सीमा 0-40°C सापेक्ष आर्द्रता 30%-90%



रूपरेखा आयाम



अनुकूलन



वजन



अनुकूलन





II. परीक्षण प्रणाली में तीन मुख्य भाग शामिल हैं

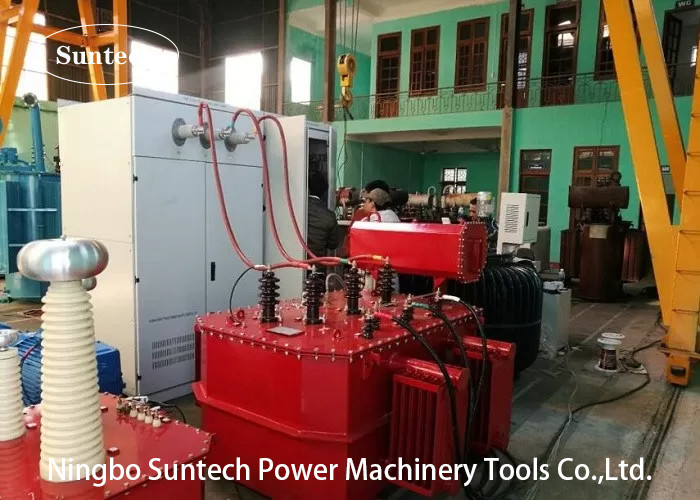

ट्रांसफार्मर एकीकृत परीक्षण प्रणाली निगरानी स्टेशनों ((या नाम निगरानी और नमूना कैबिनेट);

ट्रांसफार्मर एकीकृत परीक्षण प्रणाली नियंत्रण कैबिनेट (या नाम)सहायक नियंत्रण कैबिनेट);

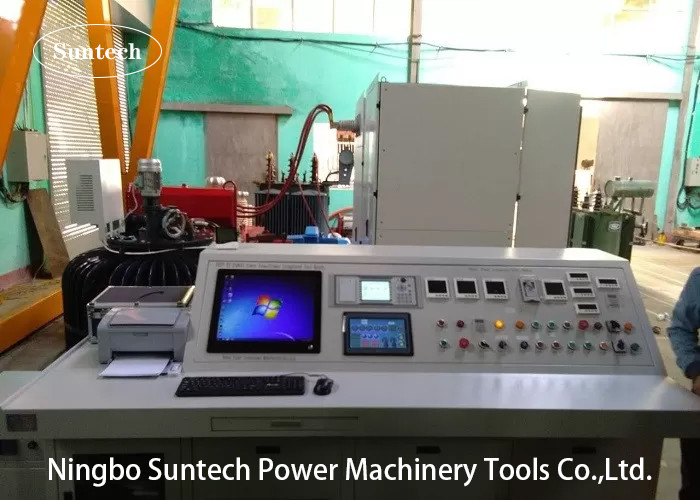

ट्रांसफार्मर एकीकृत परीक्षण प्रणाली ऑपरेटिंग प्लेटफार्म ((या नाम परीक्षण बेंच);



III. सार्वभौमिक संरचना और कार्य विशेषताएं

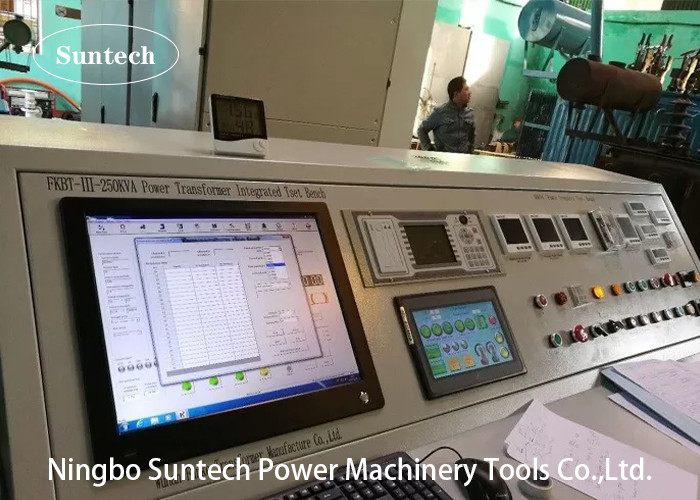

  • प्रणाली कंप्यूटर ऑटो ऑपरेशन को गोद लेती है और मैनुअल ऑपरेशन फ़ंक्शन को बरकरार रखती है, यह परीक्षण को पूरा करने के लिए माउस या टच स्क्रीन का उपयोग कर सकती है,परीक्षण के परिणामों को परीक्षण रिपोर्ट में स्वचालित रूप से अपलोड किया जा सकता है।, आप स्वचालित रूप से केवल डेटा संख्या दर्ज करके मूल परीक्षण डेटा बाहर कॉल कर सकते हैं।
  • उच्च और निम्न वोल्टेज वर्तमान और वोल्टेज गियर को स्वचालित रूप से कीबोर्ड द्वारा इनपुट ट्रांसफार्मर के बुनियादी मापदंडों (क्षमता, उच्च और निम्न वोल्टेज पक्ष) के बाद चुनें;
  • स्वचालित स्विचिंग गियर (किसी भी मैनुअल बटन की आवश्यकता नहीं) और स्वचालित स्विचिंग;
  • स्वचालित लिफ्टिंग नियामक, और स्वचालित गति नियंत्रण, नामित धारा या वोल्टेज के लिए स्वचालित रूप से बंद हो जाता है;
  • स्वचालित असामान्य धारा, वोल्टेज सुरक्षा और अलार्म निर्देश;
  • स्वचालित डेटा अधिग्रहण, और स्वचालित रूप से डेटा सहेजें, स्वचालित रूप से प्रारंभिक राज्य मशीन को बहाल करें;
  • स्वचालित मुद्रण कारखाने की परीक्षण रिपोर्ट।
  • सभी निगरानी मापदंडों और वेक्टर आरेख अंतरराष्ट्रीय मानकों के अनुसार एक ही स्क्रीन पर प्रदर्शित कर रहे हैं
  • माप सटीकता सुनिश्चित करने के लिए उच्च सटीकता शक्ति विश्लेषक को अपनाएं।शक्ति विश्लेषक हमारी कंपनी द्वारा विकसित किया गया है और सफलतापूर्वक खुद द्वारा विकसित किया गया है और दो साल के लिए चीनी राष्ट्रीय ट्रांसफार्मर गुणवत्ता निरीक्षण केंद्र में काम किया.
  • प्रणाली में सॉफ्टवेयर, हार्डवेयर, सिस्टम इंटरलॉकिंग और अन्य कई सुरक्षाएं हैं, स्प्लिट-बॉडी डिजाइन, प्राथमिक और द्वितीयक के नियंत्रण सर्किट भाग पर अलग डिजाइन को अपनाता है;
  • वोल्टेज नियामक मोटर गति पर मनमाने ढंग से समायोजित करने के लिए चर आवृत्ति प्रौद्योगिकी को अपनाता है, काम की दक्षता और परीक्षण डेटा सटीकता में काफी सुधार करता है।
  • यह प्रणाली 31 बार हार्मोनिक विश्लेषण परीक्षण कर सकती है। .



VI.मॉडल FKBT-III-250KVA का प्रयोग (उदाहरण के लिए)



4.1.प्रणाली शक्ति ट्रांसफार्मर परीक्षण के लिए लागू किया जाता है, परीक्षण ट्रांसफार्मर विनिर्देश निम्नानुसार है:

  • परीक्षण की गई क्षमताः2500KVA और उससे कम
  • एच.वी. पक्षीय नामित वोल्टेजः 35KV,22KV
  • एलवी पक्षीय नामित वोल्टेजः 0.4~6KV
  • अधिकतम प्रतिबाधा स्तरः 8% से अधिक नहीं





4.2 प्रणाली में निम्नलिखित परीक्षण कार्य होते हैं:



एस.एन. परीक्षण आइटम खरीदार में परीक्षण
