पीडी मुक्त एसी प्रतिरोध वोल्टेज परीक्षण प्रणाली सिलेंडर प्रकार के ट्रांसफार्मर के साथ, आंशिक डिस्चार्ज माप
I. उत्पादों का वर्णन और अनुप्रयोग:
पीडी फ्री एसी प्रतिरोध वोल्टेज टेस्ट सिस्टम विथ सिलेंडर टाइप ट्रांसफार्मर का उपयोग एचवी टेस्ट हॉल में उच्च वोल्टेज इलेक्ट्रिकल उत्पादों और घटकों का परीक्षण करने के लिए किया जाता है, जैसे एचवी केबल, पावर ट्रांसफार्मर,गैस-अछूता स्विचगर्ल, बुशिंग, अरेस्टर और इन्सुलेशन सामग्री।
व्यापक अनुप्रयोग के दायरे के साथ यह आमतौर पर उच्च वोल्टेज उत्पाद गुणवत्ता निरीक्षण के नियमित परीक्षण परीक्षण में लागू किया जा सकता है, जिसमें बिजली आवृत्ति एसी प्रतिरोध वोल्टेज परीक्षण शामिल है,पीडी का पता लगाना और केबल की लंबी अवधि का परीक्षणये प्रणाली विशेष रूप से स्थिर वोल्टेज की आवश्यकता वाले परीक्षणों के लिए उपयुक्त हैं, भले ही लोड वोल्टेज (कोरोना,गीला और प्रदूषण परीक्षण) या जब लोड प्रेरक है (प्रवर्तक वोल्टेज ट्रांसफार्मर). प्रणाली के वोल्टेज विभाजक में पीडी सिग्नल का युग्मन टर्मिनल है, 2 या 4 चैनलों के साथ सुसज्जित पीडी विश्लेषक (वैकल्पिक) के माध्यम से, परीक्षण वस्तु के लिए पीडी का पता लगाने का एहसास किया जा सकता है।

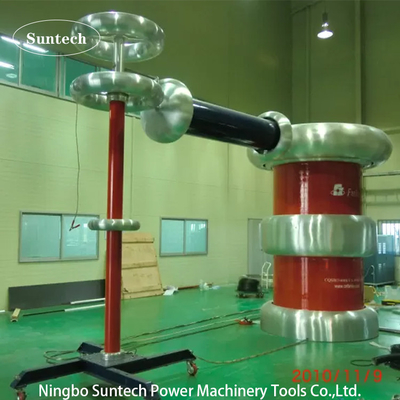

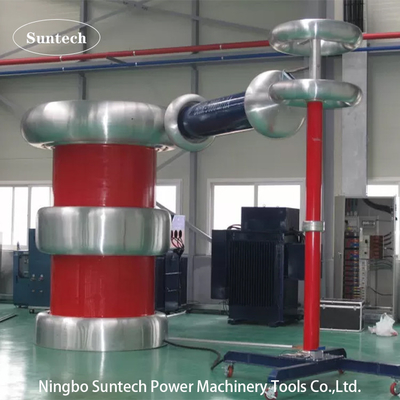

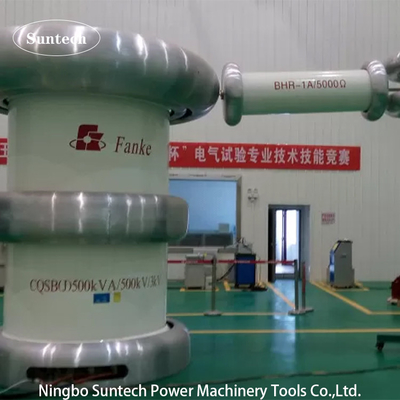

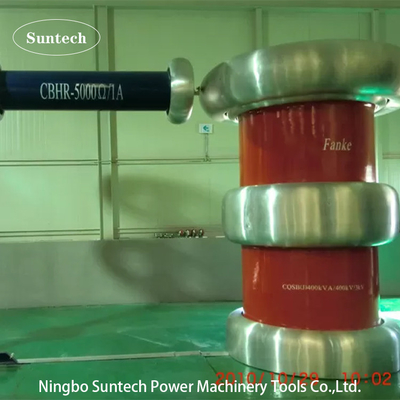

मॉडल CQSB-300KVA/600KV में दो स्टैकेबल सिलेंडर प्रकार के टेस्ट ट्रांसफार्मर हैं जो आउटपुट 600KV टेस्ट वोल्टेज और 0.5A टेस्ट करंट के लिए सीरीज कनेक्शन में हैं।
अब तक, इस परीक्षण सेट ने विभिन्न वोटेज प्रतिरोध परीक्षण अनुप्रयोगों के अनुसार कई अलग-अलग सीरियल मॉडल का गठन किया था।
II. मुख्य घटक:
| एस एन | घटकों का नाम | प्रकार और विनिर्देश | Qty. | प्रत्येक वजन | प्रत्येक आयाम |
| 1 | नियंत्रण कंसोल | FKGB-300KVA | 1 टुकड़ा | 180 किलो | 1200*420*820 मिमी |
| 2 | विद्युत वोल्टेज नियामक कैबिनेट | डीटी-300 केवीए | 1 टुकड़ा | 2500 किलो | 1100*1050*1250 मिमी |
| 3.1 | पहलेस्टैकेबल सिलेंडर प्रकार का टेस्ट ट्रांसफार्मर | CQSB-600KVA/300KV | 1 टुकड़ा | 3000 किलो | D1200*H2800 मिमी |
| 3.2 | दूसरास्टैकेबल सिलेंडर प्रकार का टेस्ट ट्रांसफार्मर | CQSB-300KVA/300KV | 1 टुकड़ा | 2400 किलो | D1200*H2500 मिमी |
| 4 | सुरक्षा प्रतिरोध | BHR-0.5A/600KV | 1 टुकड़ा | 120 किलो | D380*L850mm |
| 5 | युग्मन क्षमता के साथ वोल्टेज डिवाइडर | TJF-600KV/500pF | 1 सेट | 200 किलो | D320*H6000 मिमी |
| 6 | विशेष परीक्षण सहायक उपकरण | ||||
| नोटः विशेष आवश्यकता आदेश द्वारा की जा सकती है। | |||||
III. परीक्षण कनेक्शन चित्र (उदाहरण के लिएः मॉडल CQSB-500KVA/500KV):
IV. प्रौद्योगिकी विशेषता
V. सामान्य तकनीकी डेटाः
VI. अन्य वैकल्पिक घटक
VII. अन्य विशिष्ट मॉडल
1एकल ट्रांसफार्मर प्रकार:
| मॉडल |
नामित क्षमता (KVA) |
एलवी इनपुट सप्लाई ((केवी) | नामित आउटपुट वोल्टेज ((KV) |
सिलेंडर ट्रांसफार्मर आयाम D × H ((मिमी) |
वजन (किलो) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |

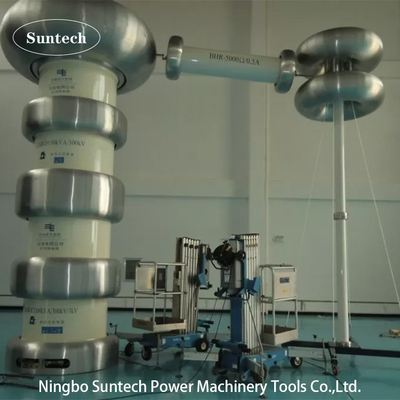

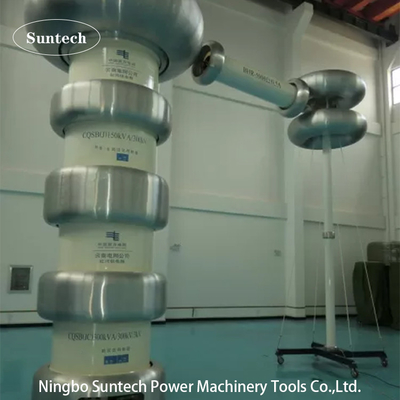

2स्टैकेबल सिलेंडर ट्रांसफार्मर प्रकारः
| मॉडल |
नामित क्षमता (KVA) |
एलवी इनपुट सप्लाई ((केवी) | नामित आउटपुट वोल्टेज ((KV) |
सिलेंडर ट्रांसफार्मर आयाम D × H ((मिमी) |
वजन (किलो) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
