ट्रांसमिशन टावर निर्माण के लिए हेवी-ड्यूटी इनर-सस्पेंडेड लैटिस जिन पोल
विशेषताएं:

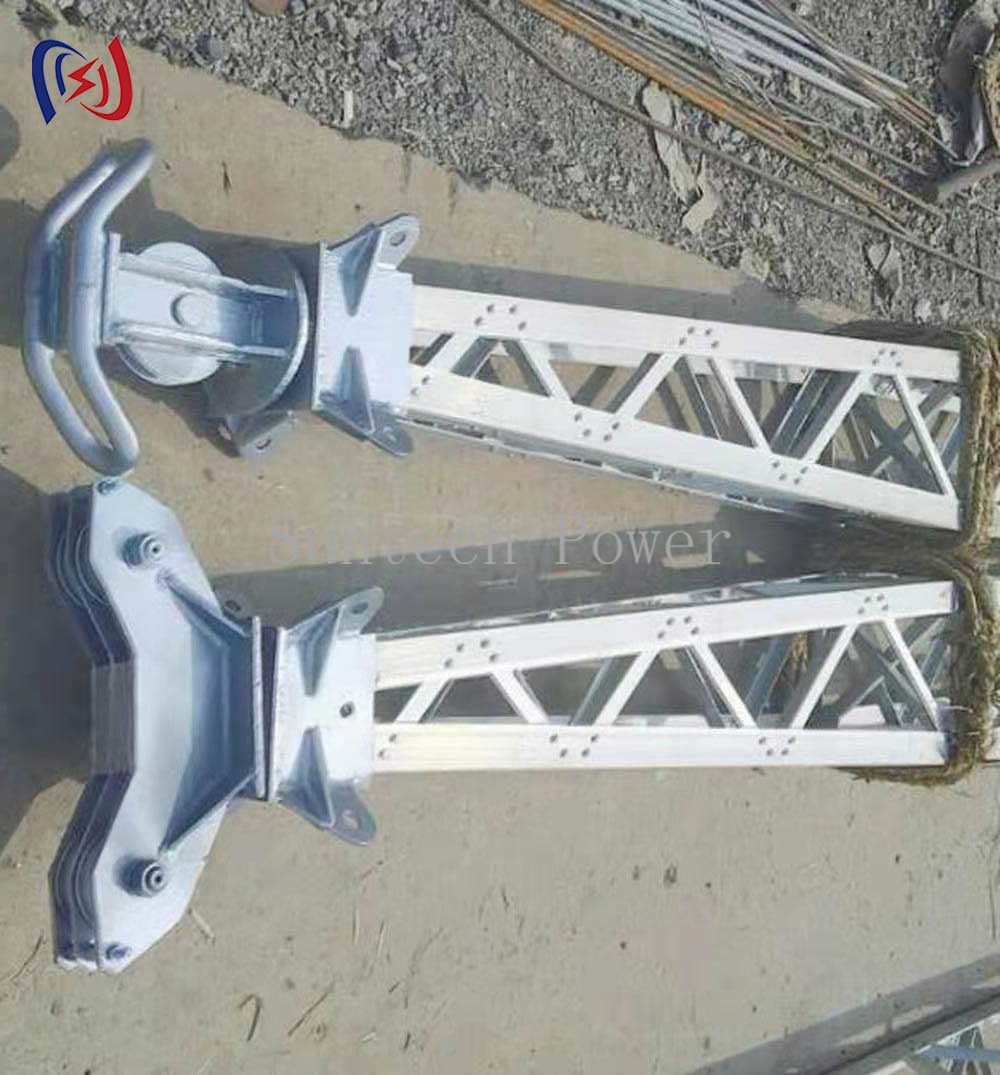

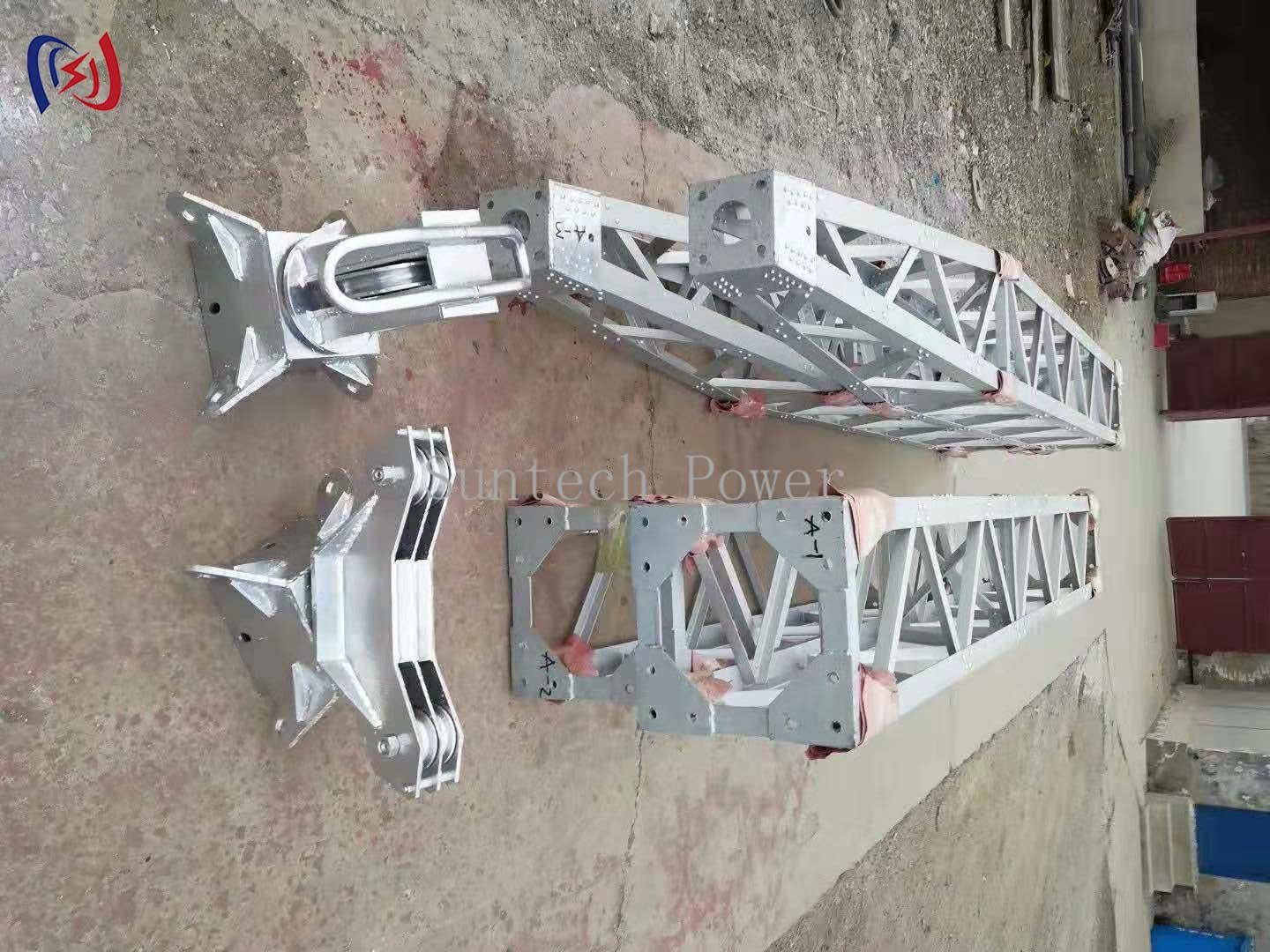

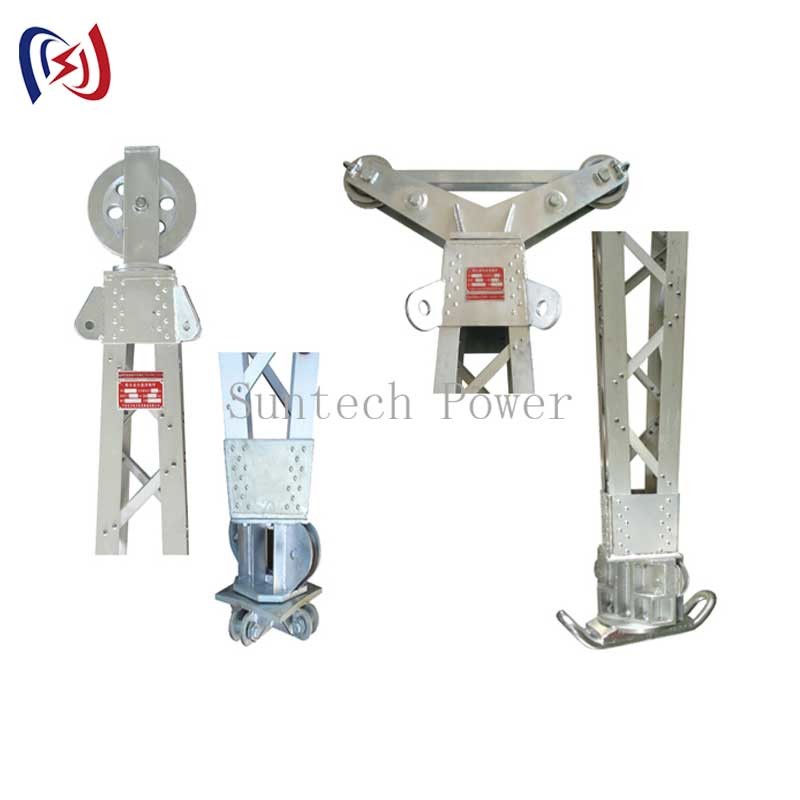

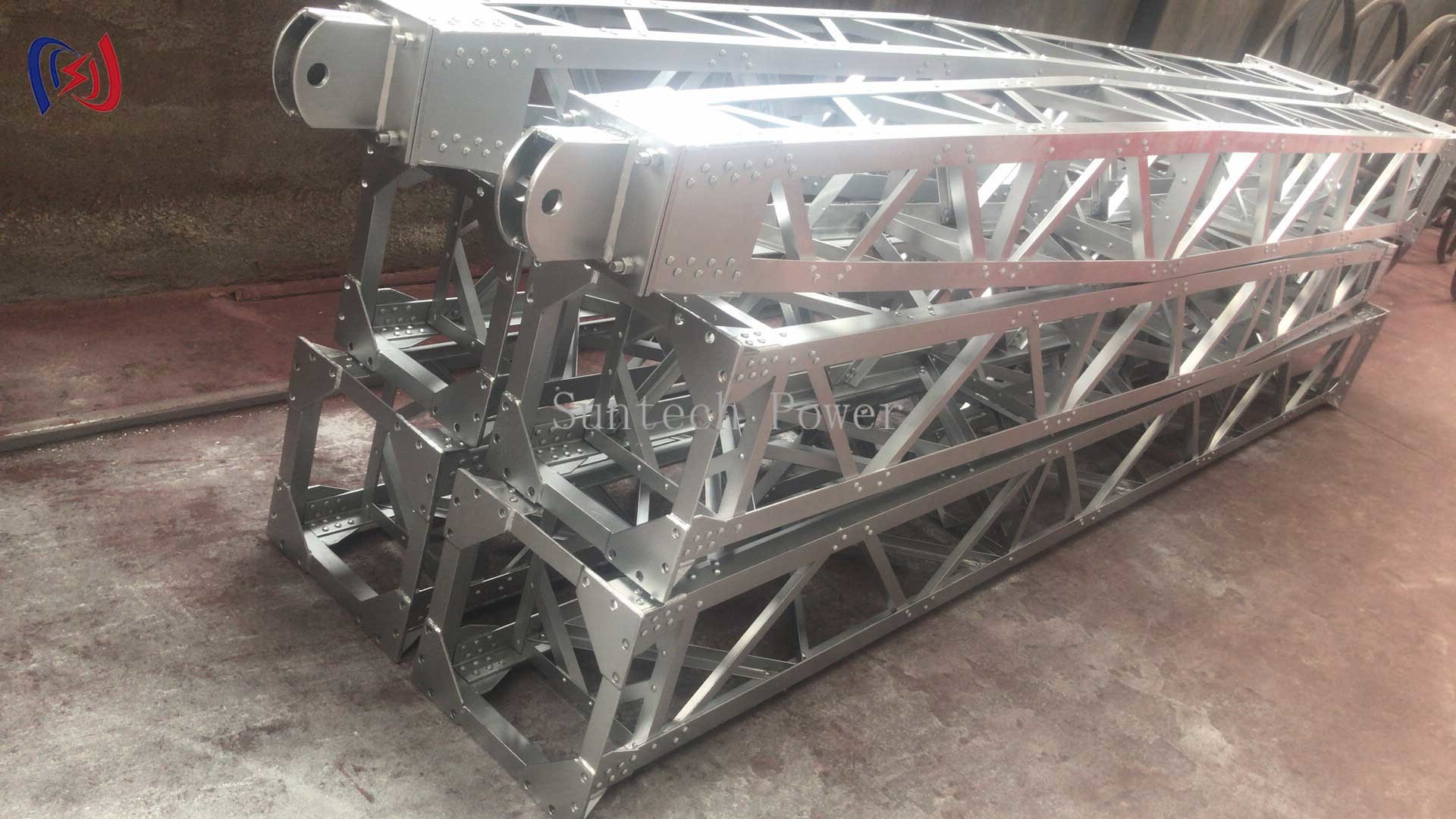

इनर-सस्पेंडेड लैटिस जिन पोल एक विशेष लिफ्टिंग सिस्टम है जिसे ट्रांसमिशन टावर के निर्माण और रखरखाव को सुरक्षित और कुशल बनाने के लिए डिज़ाइन किया गया है। इसका मॉड्यूलर लैटिस डिज़ाइन, गैल्वेनाइज्ड स्टील या हल्के एल्यूमीनियम में उपलब्ध है, जो वजन को कम करते हुए असाधारण शक्ति प्रदान करता है। सिस्टम में निम्नलिखित विशेषताएं हैं:
मॉड्यूलर सेक्शन के माध्यम से एडजस्टेबल लंबाई (आमतौर पर 5 मीटर से 20 मीटर)
सुरक्षित लोड अटैचमेंट के लिए इंटीग्रेटेड रिगिंग पॉइंट
लंबे समय तक बाहरी उपयोग के लिए जंग-रोधी कोटिंग
उद्योग सुरक्षा मानकों को पूरा करने वाले लोड-रेटेड घटक
तेजी से असेंबली/डिसेम्बली के लिए क्विक-कनेक्ट हार्डवेयर
बढ़ी हुई सुरक्षा के लिए वैकल्पिक लोड मॉनिटरिंग सिस्टम
कार्य सिद्धांत:
यह जिन पोल टावर संरचना के अंदर एक आंतरिक सस्पेंशन सिस्टम के रूप में काम करता है:
पोल को विशेष रूप से डिज़ाइन किए गए ब्रैकेट का उपयोग करके टावर फ्रेमवर्क के अंदर सुरक्षित किया जाता है
एक होइस्टिंग मैकेनिज्म (मैनुअल या संचालित) शीर्ष सेक्शन से जुड़ा होता है
लोड को टावर संरचना के केंद्र के माध्यम से लंबवत रूप से उठाया जाता है
गाइडिंग सिस्टम टावर घटकों की सटीक स्थिति सुनिश्चित करते हैं
अनुप्रयोग:
ट्रांसमिशन टावर का निर्माण और रखरखाव
हाई-वोल्टेज लाइन इंस्टॉलेशन प्रोजेक्ट
सेल टावर निर्माण और एंटीना प्लेसमेंट
पुल केबल इंस्टॉलेशन
पवन टरबाइन रखरखाव
लाभ:
✔ बढ़ी हुई सुरक्षा - आंतरिक सस्पेंशन स्विंग खतरों को कम करता है
✔ स्पेस एफिशिएंसी - टावर के फुटप्रिंट के भीतर काम करता है
✔ सटीक प्लेसमेंट - घटक संरेखण के लिए उत्कृष्ट नियंत्रण
✔ अनुकूलनशीलता - मॉड्यूलर डिज़ाइन विभिन्न परियोजना आवश्यकताओं के अनुरूप है
✔ स्थायित्व - लंबे समय तक सेवा जीवन के लिए मौसम प्रतिरोधी सामग्री
सेवा और समर्थन:
विशिष्ट परियोजनाओं के लिए इंजीनियर लोड गणना उपलब्ध हैं
अद्वितीय नौकरी आवश्यकताओं को पूरा करने के लिए कस्टम कॉन्फ़िगरेशन
व्यापक निरीक्षण दिशानिर्देश शामिल हैं
तकनीकी डेटा
| आइटम नंबर | मॉडल |
रेंज |
सेक्शन(MM) |
मुख्य भाग |
सहायक उपकरण |
वर्टिकल |
|
|
| 03131 | LBNX-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 13-38 | 2.5 | 10.5 |
| 03141 | LBNX-300B | 11-18 | 300*300 | 50*50*5 | 30*30*3 | 15-40 | 2.5 | 11.0 |
| 03151 | LBNX-400 | 12-20 | 400*400 | 50*50*5 | 30*30*3 | 14-43 | 2.5 | 14.6 |
| 03511 | LBNX-500A | 12-20 | 500*500 | 60*60*5 | 30*30*3 | 34-75 | 2.5 | 18 |
| 03515 | LBNX-500B | 14-22 | 500*500 | 60*60*5 | 40*40*3 | 2.5 | 20 | |
| 03521 | LBNX-500C | 15-23 | 500*500 | 70*70*6 | 40*40*3 | 42.88 | 2.5 | 21 |
| 03525 | LBNX-500D | 17-25 | 500*500 | 70*70*6 | 50*50*4 | 2.5 | 22 | |
| 03531 | LBNX-600A | 15-23 | 600*600 | 60*60*6 | 40*40*3 | 38.75 | 2.5 | 20 |
| 03535 | LBNX-600B | 17-25 | 600*600 | 70*70*6 | 40*40*3 | 2.5 | 21 | |
| 03541 | LBNX-600C | 17-25 | 600*600 | 70*70*6 | 50*50*4 | 58.119 | 2.5 | 22 |
| 03545 | LBNX-600D | 17-25 | 600*600 | 75*75*6 | 50*50*4 | 2.5 | 24 | |
| 03601 | BNX-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 17-35 | 2.5 | 33 |
| 03602 | BNX-400 | 12-16 | 400*400 | 50*50*5 | 30*30*3 | 29-51 | 2.5 | 43 |
| 03603 | BNX-500 | 16-24 | 500*500 | 63*63*6 | 30*30*3 | 41-93 | 2.5 | 54 |
| 03604 | BNX-600 | 16-32 | 600*600 | 70*70*6 | 40*40*4 | 72-221 | 2.5 | 63 |
| 03605 | BNX-700 | 20-32 | 700*700 | 80*80*6 | 40*40*4 | 115-294 | 2.5 | 75 |
