भारी भार उठाने के लिए इंजीनियर ए-आकार के ग्रिट जिन पोल
विशेषताएं:

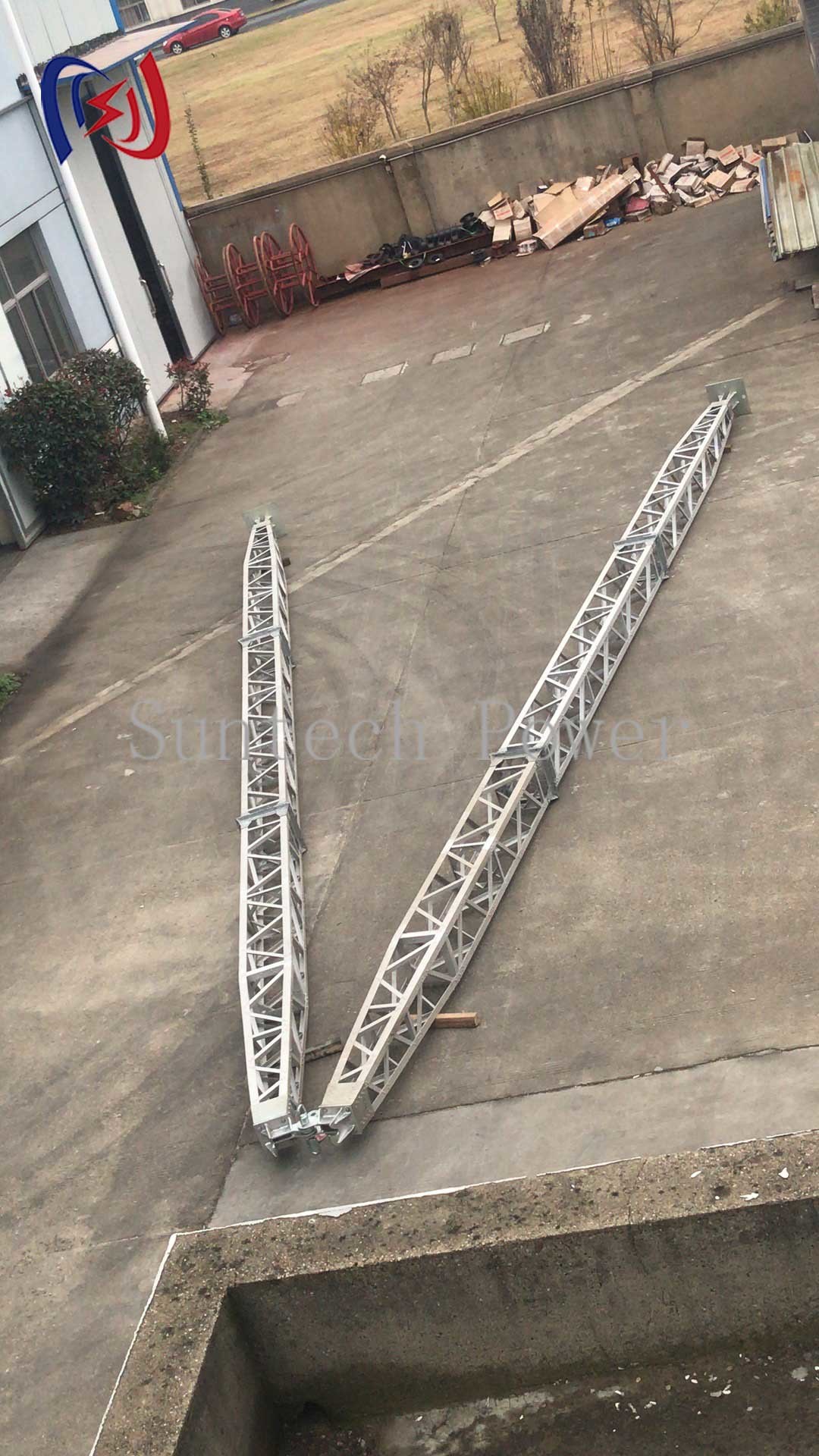

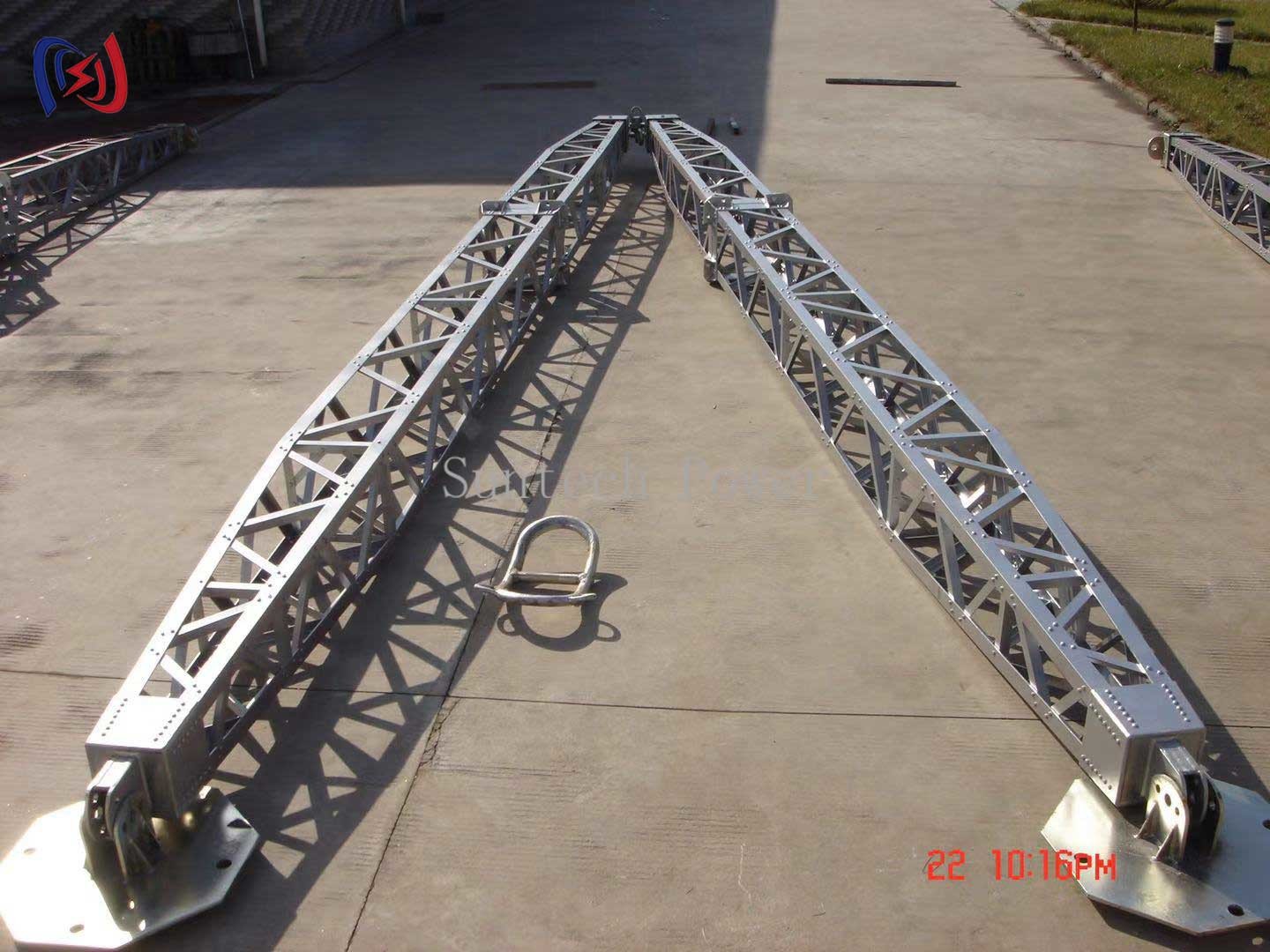

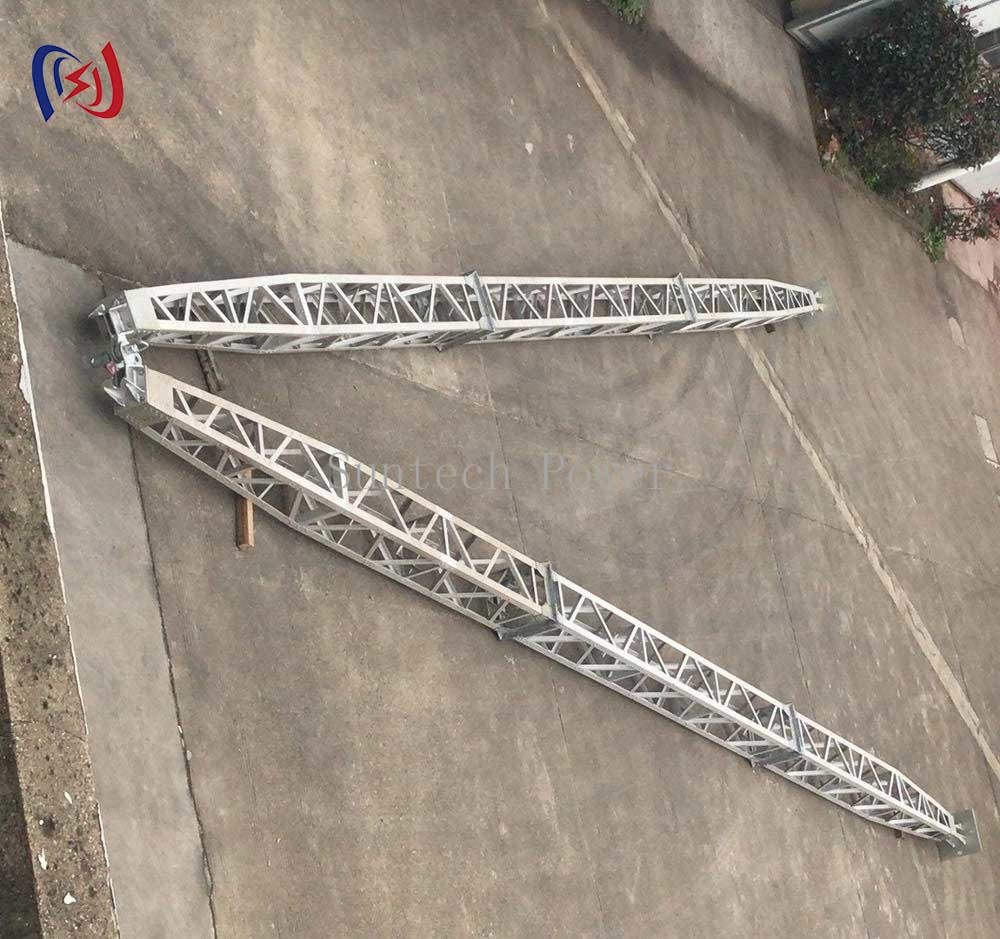

ए-आकार का जाली गिन पोल एक भारी शुल्क उठाने की प्रणाली है जिसे विशेष रूप से ट्रांसमिशन टॉवर की स्थापना, रखरखाव और उच्च वोल्टेज लाइन स्थापना के लिए डिज़ाइन किया गया है।इसकी विशिष्ट ए-फ्रेम डिजाइन एकल-पोल प्रणालियों की तुलना में बेहतर स्थिरता और भार सहन करने की क्षमता प्रदान करता हैप्रमुख विशेषताओं में निम्नलिखित शामिल हैंः
उच्च-शक्ति निर्माण: जंग प्रतिरोधी कोटिंग के साथ जस्ती इस्पात या हल्के एल्यूमीनियम में उपलब्ध
मॉड्यूलर जाली डिजाइनः इंटरलॉकिंग अनुभाग तेजी से असेंबली और ऊंचाई समायोजन की अनुमति देते हैं (आमतौर पर 6 मीटर से 25 मीटर)
व्यापक आधार स्थिरताः भारी लिफ्ट के दौरान A-फ्रेम कॉन्फ़िगरेशन टिल्टिंग को रोकता है
एकीकृत रिगिंग पॉइंट्स: लोड नियंत्रण के लिए कई अटैचमेंट पॉइंट
सुरक्षा तालाबंदी तंत्र: स्वचालित पंख प्रणाली आकस्मिक रिहाई को रोकती है
वैकल्पिक सहायक उपकरणः लोड सेल, आदमी तार किट और रोटेशन सिस्टम सहित
कार्य सिद्धांत:
ए-फ्रेम आधार टॉवर नींव या समर्थन संरचना के लिए सुरक्षित है
गाई तार (जब इस्तेमाल किया जाता है) अतिरिक्त पार्श्व स्थिरता प्रदान करते हैं

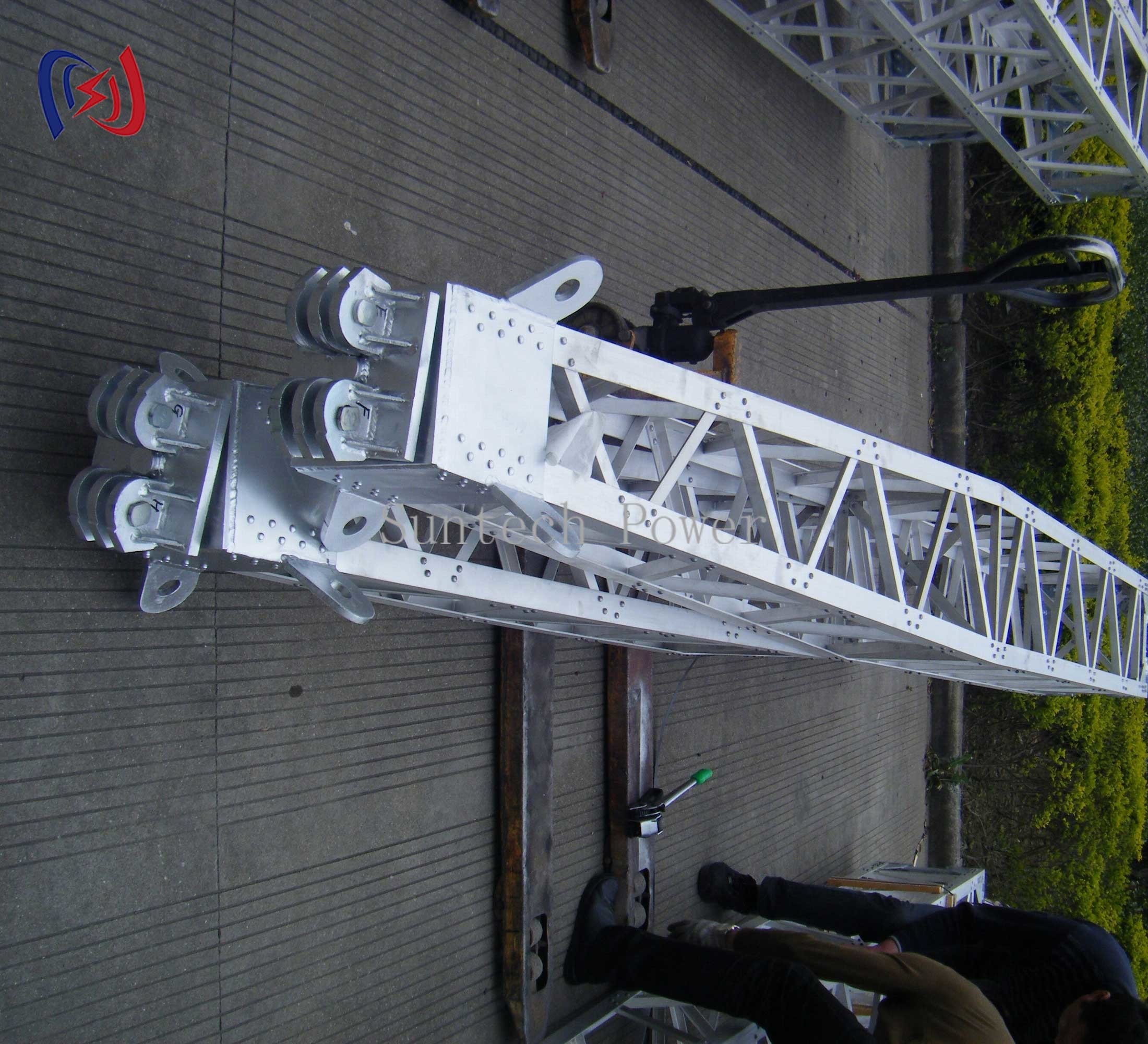

एक लिफ्टिंग तंत्र (मैनुअल चेन लिफ्ट या संचालित लिंच) शीर्ष पर स्थापित है
भार ए फ्रेम के दो पैरों के बीच लंबवत उठाया जाता है
मार्गदर्शन रोलर्स सुचारू संचालन सुनिश्चित करते हैं और लोड स्विंग को रोकते हैं
अनुप्रयोग:
ट्रांसमिशन टॉवर की स्थापना और घटक की स्थापना
उच्च वोल्टेज कंडक्टर स्ट्रिंगिंग ऑपरेशन
सबस्टेशन उपकरण उठाना और रखना
सेल टावर एंटेना की स्थापना
पुल केबलों की स्थापना परियोजनाएं
लाभः
✔ उत्कृष्ट स्थिरता - ए-फ्रेम डिजाइन साइड लोड और हवा के बलों का विरोध करता है
✔ उच्च भार क्षमता - आम तौर पर एक ध्रुवीय प्रणालियों की 1.5-2 गुना क्षमता
✔ सटीक नियंत्रण - भारी टावर घटकों को संरेखित करने के लिए उत्कृष्ट
✔ अनुकूलन योग्य विन्यास - मॉड्यूलर डिजाइन विभिन्न परियोजना आवश्यकताओं के अनुरूप है
सेवा एवं सहायता:
साइट-विशिष्ट इंजीनियरिंग गणनाएं उपलब्ध
विशेष अनुप्रयोगों के लिए कस्टम निर्माण
निरीक्षण और रखरखाव के पूर्ण मैनुअल
समझाइए:

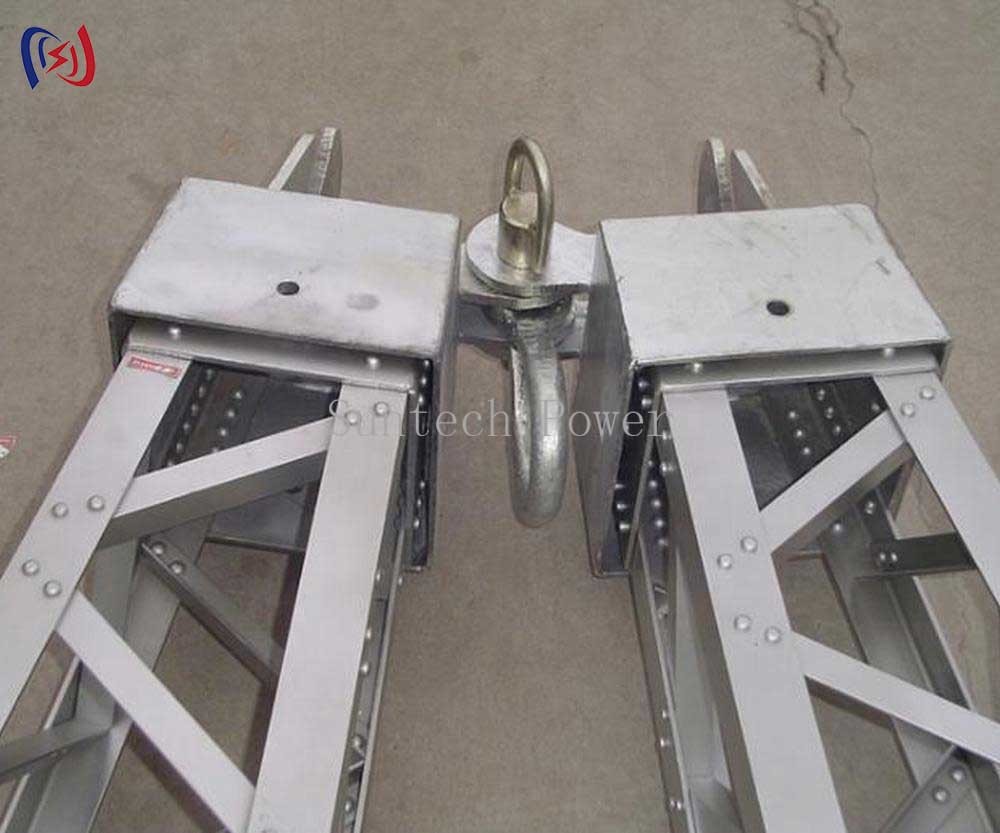

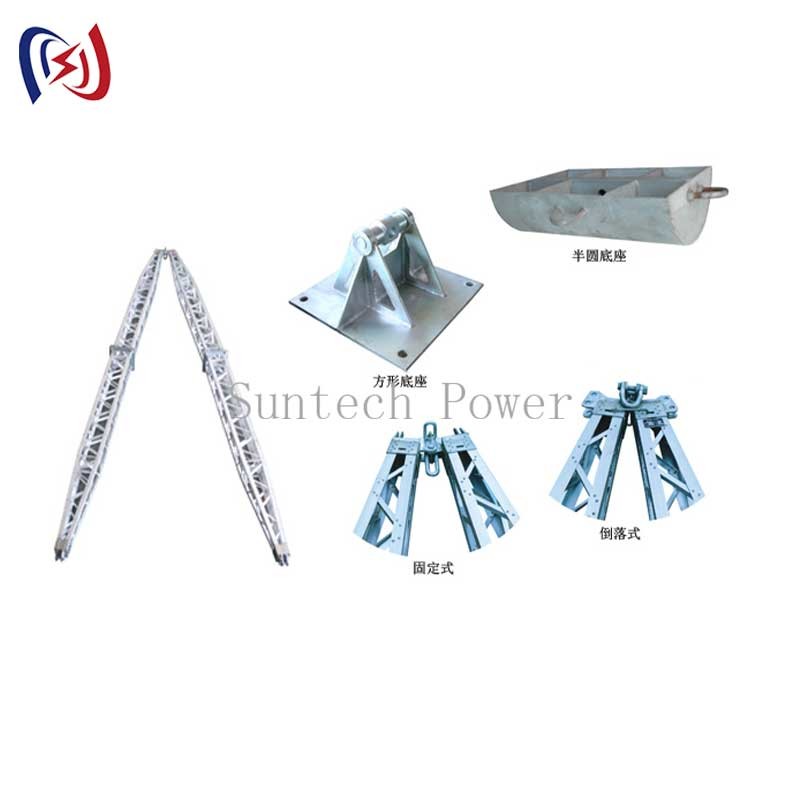

जिन पोल्स का सिर भाग उलटा होता है और जिन पोल्स का आधार भाग अर्धवर्गीय या वर्ग होता है। और इसे ऑर्डर करते समय नोट किया जाना चाहिए।
03361-03445 एल्यूमीनियम मिश्र धातु सामग्री है।03611-03615 मैंगनीज स्टील सामग्री है।
| आइटम संख्या | मॉडल | रेंज ((M) | धारा (MM) | मुख्य भाग का आकार (एमएम) | सहायक उपकरण का आकार (एमएम) | ऊर्ध्वाधर भार ((KN) | सुरक्षा कारक (K) | वजन ((किलोग्राम/एम) |
| 03361 | LBR-250 | 8-13 | 250*250 | 50*50*4 | 25*25*3 | 72-26 | 2.5 | 10.5*2 |
| 03371 | LBR-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | ९०-२६ | 10.5*2 | |
| 03380 | LBR-300B | 300*300 | 50*50*5 | 30*30*3 | 11.0*2 | |||
| 03381 | एलबीआर-350 | 8-16 | ३५०*३५० | 50*50*5 | 30*30*3 | 120-35 | 10.5*2 | |
| 03391 | LBR-400A | 11-18 | 400*400 | 50*50*5 | 30*30*3 | 147-38 | 11.0*2 | |
| 03401 | LBR-400B | 400*400 | 60*60*5 | 30*30*3 | 14.6*2 | |||
| 03411 | LBR-500A | 13-20 | 500*500 | 60*60*5 | 30*3*3 | १६२-८१ | 18*2 | |
| 03415 | LBR-500B | 500*500 | 60*60*5 | 40*40*3 | 20*2 | |||
| 03421 | LBR-500C | 500*500 | 70*70*6 | 40*40*3 | 256-127 | 21*2 | ||
| 03425 | LBR-500D | 500*500 | 70*70*6 | 50*50*4 | 22*2 | |||
| 03431 | LBR-600A | 15-22 | 600*600 | 60*60*6 | 40*40*3 | १७१-९६ | 20*2 | |
| 03435 | LBR-600B | 600*600 | 70*70*6 | 40*40*3 | 21*2 | |||
| 03441 | LBR-600C | 600*600 | 70*70*6 | 50*50*4 | 275-150 | 22*2 | ||
| 03445 | LBR-600D | 600*600 | 80*80*6 | 50*50*4 | 24*2 | |||
| 03611 | GBR-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 75-35 | 33*2 | |
| 03612 | GBR-400 | 12 से 18 | 400*400 | 56*56*5 | 30*30*3 | १००-७५ | 43*2 | |
| 03613 | GBR-500 | 14-24 | 500*500 | 63*63*5 | 40*40*4 | १८५-१२५ | 54*2 | |
| 03614 | GBR-600 | 16-26 | 600*600 | 70*70*6 | 40*40*4 | ४२०-१४५ | 63*2 | |
| 03615 | GBR-700 | 18 से 28 | 700*700 | 80*80*6 | 50*50*4 | 600-230 | 75*2 |
