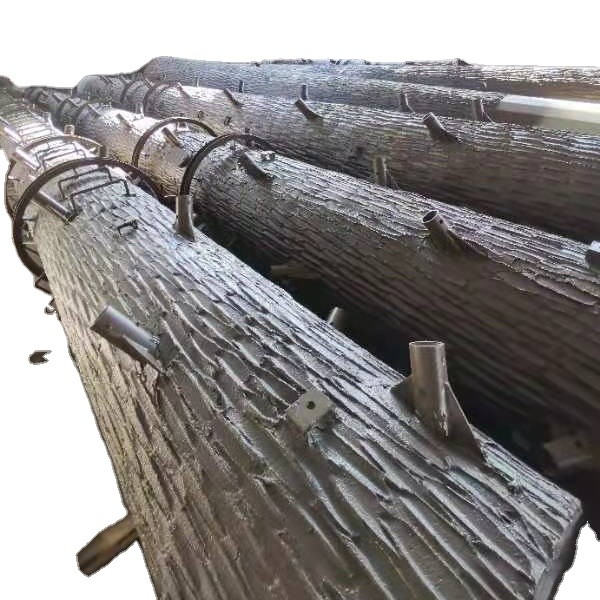

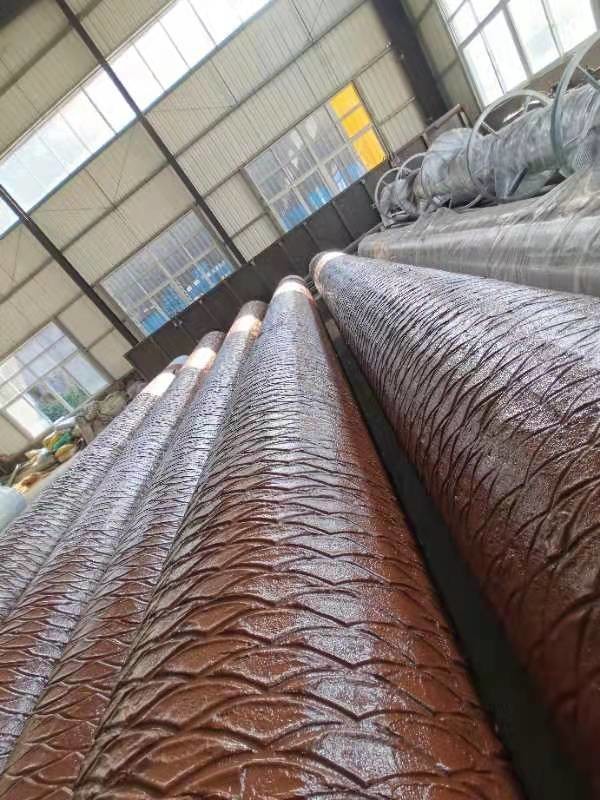

विद्युत दूरसंचार स्टील पाम ट्री मोनोपोल टॉवर
हम चीनी टॉवर निर्माता का नेतृत्व कर रहे हैं जिनके पास 26वर्षों के अनुभव, सभी प्रकार के टॉवर उत्पादों और संबंधित सामानों की पेशकश, स्थापना और रखरखाव करते हैं, और दशकों से 65 से अधिक देशों को निर्यात कर रहे हैं।
इसके अलावा, हमारे पास अंतरराष्ट्रीय मानक के आधार पर टॉवर डिजाइन के लिए बहुत सारे अनुभव हैं और दुनिया भर में हमारे ग्राहकों को कम लागत प्रभावी समाधान प्रदान करते हैं।
डिजाइन और विवरण
दक्षिण अमेरिका और अफ्रीका में उपयोग किए जाने वाले टावर के लगभग हर मेक और मॉडल के साथ हमारे पास व्यापक अनुभव है।इस वजह से, हम किसी भी जरूरत को पूरा करने और किसी भी टावर को फिट करने के लिए एंटीना माउंट और अन्य टावर संलग्नक डिजाइन और विस्तार कर सकते हैं।इन-हाउस फैब्रिकेशन सुविधा के साथ, हम अपनी बारीकी से जांच के तहत वस्तुओं का कस्टम-निर्माण कर सकते हैं
आपको जो चाहिए वह वितरित करने के लिए।
संरचना विश्लेषण और गणना
हम असाधारण संरचनात्मक विश्लेषण सेवाएं प्रदान करते हैं।एक संरचनात्मक विश्लेषण सिर्फ एक दृश्य निरीक्षण से अधिक गहरा होता है।दृश्य निरीक्षण
एक टॉवर की भौतिक स्थिति दिखाएगा जैसे कि जंग लगना, वेल्ड का टूटना, मुड़े हुए सदस्य, आदि। लेकिन यह नहीं दिखाएगा कि एक टॉवर है या नहीं
वह जिस भार का समर्थन कर रहा है, उससे अभिभूत।एक संरचनात्मक विश्लेषण तनाव के तहत विभिन्न सामग्रियों के ज्ञात व्यवहार के साथ तनाव के लिए गणितीय इंजीनियरिंग फ़ार्मुलों का उपयोग करता है, यह निर्धारित करने के लिए कि क्या टॉवर पर कोई एक बिंदु सुरक्षित सीमा से परे है।अत्याधुनिक कंप्यूटर सॉफ़्टवेयर का उपयोग करके, हम किसी भी स्टील संरचना का गणितीय मॉडल बना सकते हैं, और टावर पर सैकड़ों बिंदुओं पर तनाव को तुरंत निर्धारित कर सकते हैं।
दूरसंचार संरचना निर्माण गाइड
यदि आपके पास टावर संरचना निर्माण पर कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें, हम आपको मार्गदर्शन कर सकते हैं कि टावर संरचना को चरण दर चरण कैसे बनाया जाए, हम टावर संरचना निर्माण असेंबली ड्राइंग और असेंबली निर्देश भी बना सकते हैं। तो यह आपकी मदद करेगा टावर पर बाहर संरचना निर्माण आसानी से
| दूरसंचार टॉवर- माल का विवरण और प्रमुख पैरामीटर | ||
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | एएनएसआई/टीआईए222जी, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है | 1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। |
| 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। | ||
| 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। | ||
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
| 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है | ||
| 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार | 1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स |
| 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स | ||
| 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 5. गाये हुए मस्ती | ||
| 6. मोनोपोल टॉवर | ||
| 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ | ||
| 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर | ||
| 9. रूफटॉप टावर्स | ||
| 10. स्मार्ट डंडे | ||
| 10 | गारंटी | 1. टॉवर संरचनाएं: 10 वर्ष |
| 2. छलावरण टॉवर | ||
| ए।छाल: 10 साल | ||
| बी।शाखाएँ और पत्तियाँ: 3 वर्ष | ||
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान | 1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं |
| 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट | ||
| 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। | ||
| 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। | ||
| 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी | ||
| 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। | ||
| 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। | ||
| 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार | ||
1. एसटील संरचना उद्योग विशेष रूप से इस्पात टावर और संबंधित उत्पाद जिनमें बिजली टावर और सबस्टेशन संरचनाएं, दूरसंचार टावर और दूरसंचार साइटों के संबंधित उत्पाद, स्ट्रीट लाइट पोल आदि शामिल हैं।
2. ट्रांसमिशन लाइन स्ट्रिंग टूल्स और उपकरण, अंडरग्राउंड केबल पुलिंग टूल्स, स्ट्रिंगिंग ब्लॉक, होस्टिंग टैकल, केबल रोलर्स, कंडक्टर ग्रिपर, गैसोलीन संचालित चरखी, हाइड्रोलिक पुलर टेंशनर, जिन पोल्स, निरीक्षण ट्रॉली और अन्य रेटेड शामिल हैं।मशीनें।
3. शक्तिएफइटिंग्स,टीहस्तांतरणमैंएनसुलेटरऔर डब्ल्यूनाराज़ औरसीसक्षमनिलंबन इन्सुलेटर, ग्लास इन्सुलेटर, चीनी मिट्टी के बरतन इन्सुलेटर, एल्यूमीनियम कंडक्टर स्टील प्रबलित, सभी एल्यूमीनियम मिश्र धातु कंडक्टर, एल्यूमीनियम पहने हुए स्टील स्ट्रैंड, एरियल बाउंडेड केबल, पावर केबल, होल्डिंग क्लैंप, पुली, आर्क प्लेट्स, कनेक्टर पाइप और रेटेड फिटिंग के साथ क्लैंप खींचना शामिल है।
