गर्म डुबकी जस्ती और सहायक उपकरण के साथ 4 पैर कोणीय दूरसंचार स्टील टॉवर संरचना
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले ही लगे हुए हैं
26 से अधिक वर्षों से विद्युत शक्ति के क्षेत्र में।

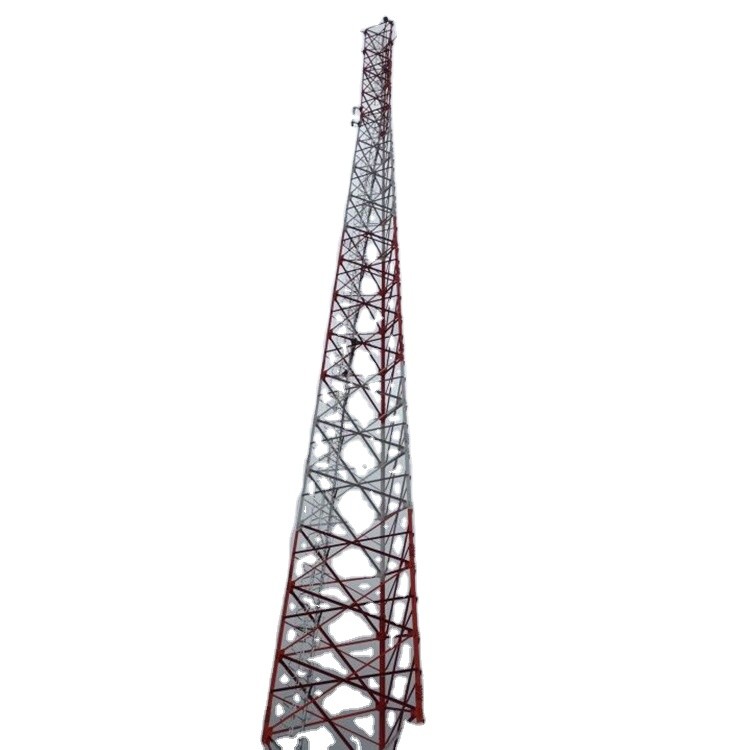

4 टांगों वाला वर्ग दूरसंचार जाली कोणीय टॉवर सुविधा:
एंगल स्टील टॉवर में अच्छी कठोरता है, जो आधार के क्षैतिज विस्थापन के लिए उच्च आवश्यकताओं के लिए उपयुक्त है
स्टेशन;सरल संरचना, आसान प्रसंस्करण, कारखाने के उत्पादन के लिए सुविधाजनक।आम तौर पर उच्च टावर प्रकार,
आवश्यकताओं को पूरा करने के लिए उपयुक्त है।बड़े उत्थापन उपकरण पर लागू करने की आवश्यकता नहीं है, स्थापना सुविधाजनक है।
ग्रामीण और उपनगरीय क्षेत्र के लिए लागू जो खुला है, उपस्थिति आवश्यकताओं पर निचला क्षेत्र।
कारख़ाना आपूर्ति सेल्फ सपोर्टिंग 3 लेग्ड टेलीकॉम स्टील ट्यूब टॉवर स्टील ट्यूब से बने होते हैं, जिन्हें डिज़ाइन किया गया है
एक ट्यूबलर बेस पैटर्न। संचार टावर मध्यम से भारी भार के लिए अनुकूलित है जिसका उपयोग . के लिए किया जाता है
मानक सेलुलर साइट।3 पैर ट्यूबलर उच्च गुणवत्ता 60 मीटर दूरसंचार स्टील टॉवर सुसज्जित किया जा सकता है

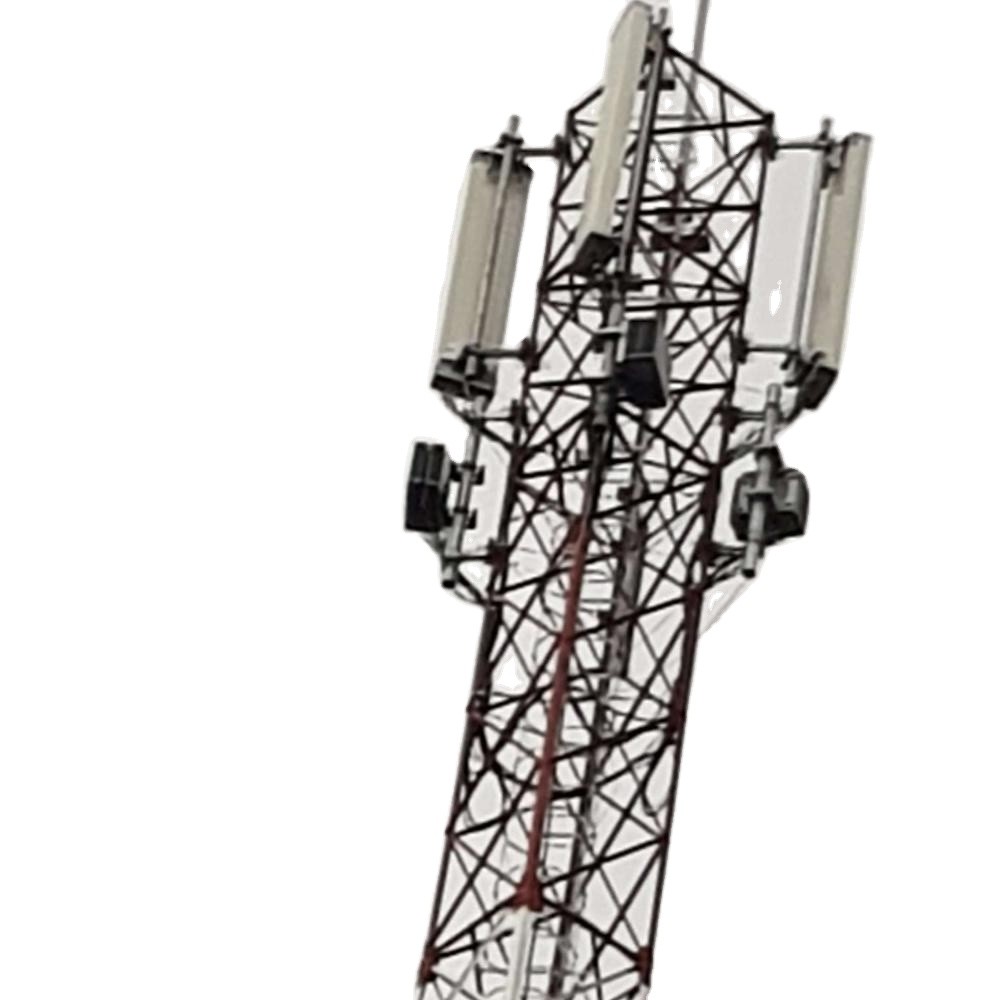

विभिन्न प्रकार के सामान के साथ, जैसे काम या आराम प्लेटफॉर्म, एंटीना माउंट, सुरक्षा उपकरण, बाधा रोशनी,
बिजली संरक्षण किट और बहुत कुछ।सभी सहायक उपकरण किसी भी वांछित ऊंचाई और अभिविन्यास पर स्थापित किए जा सकते हैं
ग्राहक विशिष्टता के अनुसार।
1. इस्पात संरचना उद्योग विशेष रूप से इस्पात टावर और संबंधित उत्पाद जिसमें बिजली टावर और सबस्टेशन संरचनाएं, दूरसंचार टावर और दूरसंचार साइटों के संबंधित उत्पाद, स्ट्रीट लाइट पोल आदि शामिल हैं।
2. ट्रांसमिशन लाइन स्ट्रिंग टूल्स और उपकरण, अंडरग्राउंड केबल पुलिंग टूल्स में स्ट्रिंगिंग ब्लॉक, होस्टिंग टैकल, केबल रोलर्स, कंडक्टर ग्रिपर, गैसोलीन संचालित चरखी, हाइड्रोलिक पुलर टेंशनर, जिन पोल्स, निरीक्षण ट्रॉली और अन्य रेटेड मशीनें शामिल हैं।
3. पावर एफइटिंग्स,टीहस्तांतरणमैंएनसुलेटरऔर डब्ल्यूनाराज़ औरसीसक्षमनिलंबन इन्सुलेटर, ग्लास इन्सुलेटर, चीनी मिट्टी के बरतन इन्सुलेटर, एल्यूमीनियम कंडक्टर स्टील प्रबलित, सभी एल्यूमीनियम मिश्र धातु कंडक्टर, एल्यूमीनियम पहने हुए स्टील स्ट्रैंड, एरियल बाउंडेड केबल, पावर केबल, होल्डिंग क्लैंप, पुली, आर्क प्लेट्स, कनेक्टर पाइप और रेटेड फिटिंग के साथ क्लैंप खींचना शामिल है।
और हमारी शाखा कंपनीNingbo Suntech विद्युत मशीनरी उपकरण कं, लिमिटेड।एक पेशेवर वैश्विक आपूर्तिकर्ता के रूप में, जो दुनिया में 90 से अधिक देशों को निर्यात कर रहा है, हम व्यापक समाधानों पर ध्यान केंद्रित करने की कोशिश कर रहे हैं जैसे ग्राहक की आवश्यकता के रूप में सभी संबंधित उत्पाद और इंजीनियरिंग सेवाएं प्रदान करते हैं, उदाहरण के लिए इंजीनियरिंग सलाहकार, डिजाइन सेवाओं, ड्राइंग सेवाओं से , निर्माण, परिवहन, पर्यवेक्षण और यहां तक कि स्थापना निर्माण और रखरखाव सेवाएं।
अधिक उत्पादों के लिए
मोनोपोल टावर
सिंगल ट्यूब टॉवर जिसे मोनोपोल टॉवर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने के साथ,
9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करते हुए, लागत प्रभावी, और अधिकांश द्वारा अपनाया जाता है
निर्माण।टॉवर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति के माध्यम से जुड़ा होता है
बोल्टइसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार की जटिल फ़ील्ड साइट के अनुकूल हो सकती है।
गायेड टॉवर
गाईड टॉवर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील मैन वायर का उपयोग करके मजबूत की जाती है।
गाईड टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है।यह हल्का है और
दूसरों की तुलना में सस्ता।यह भौगोलिक विस्तृत क्षेत्रों के लिए बहुत उपयुक्त है।
सेल्फ सपोर्टिंग टॉवर
सेल्फ सपोर्टिंग टॉवर आमतौर पर 4 लेग टॉवर का 3 लेग होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है।से संबंधित
कनेक्शन, ट्यूबलर टावर निकला हुआ किनारा से जुड़ा हुआ है, और कोण स्टील टावर नट और बोल्ट से जुड़ा हुआ है।
विशेषताएं:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
3. सुविधाजनक परिवहन और स्थापना।
| दूरसंचार टॉवर- माल का विवरण और प्रमुख पैरामीटर | ||
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | एएनएसआई/टीआईए222जी, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है | 1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। |
| 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। | ||
| 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। | ||
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
| 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है | ||
| 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार | 1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स |
| 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स | ||
| 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 5. गाये हुए मस्ती | ||
| 6. मोनोपोल टॉवर | ||
| 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ | ||
| 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर | ||
| 9. रूफटॉप टावर्स | ||
| 10. स्मार्ट डंडे | ||
| 10 | गारंटी | 1. टॉवर संरचनाएं: 10 वर्ष |
| 2. छलावरण टॉवर | ||
| ए।छाल: 10 साल | ||
| बी।शाखाएँ और पत्तियाँ: 3 वर्ष | ||
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान | 1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं |
| 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट | ||
| 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। | ||
| 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। | ||
| 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी | ||
| 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। | ||
| 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। | ||
| 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार | ||
