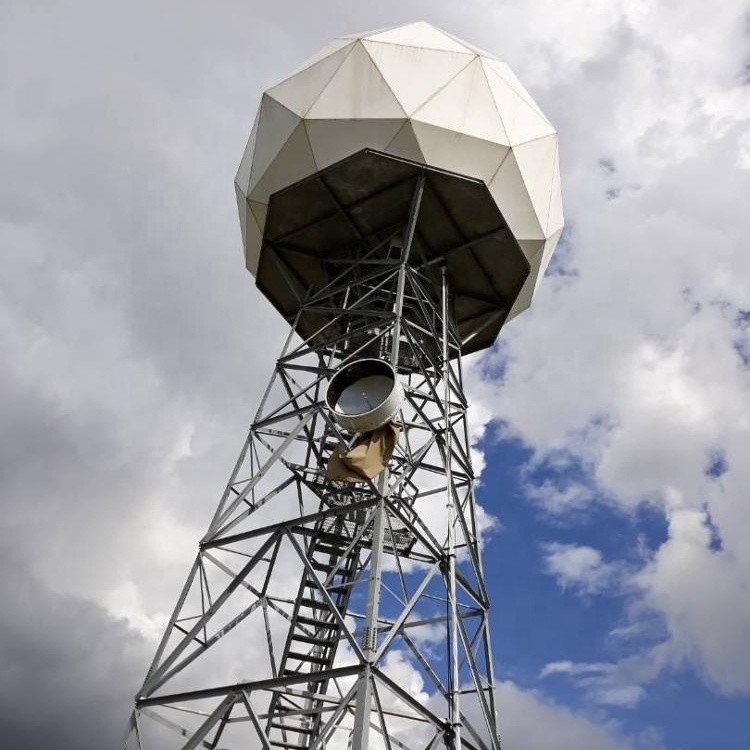

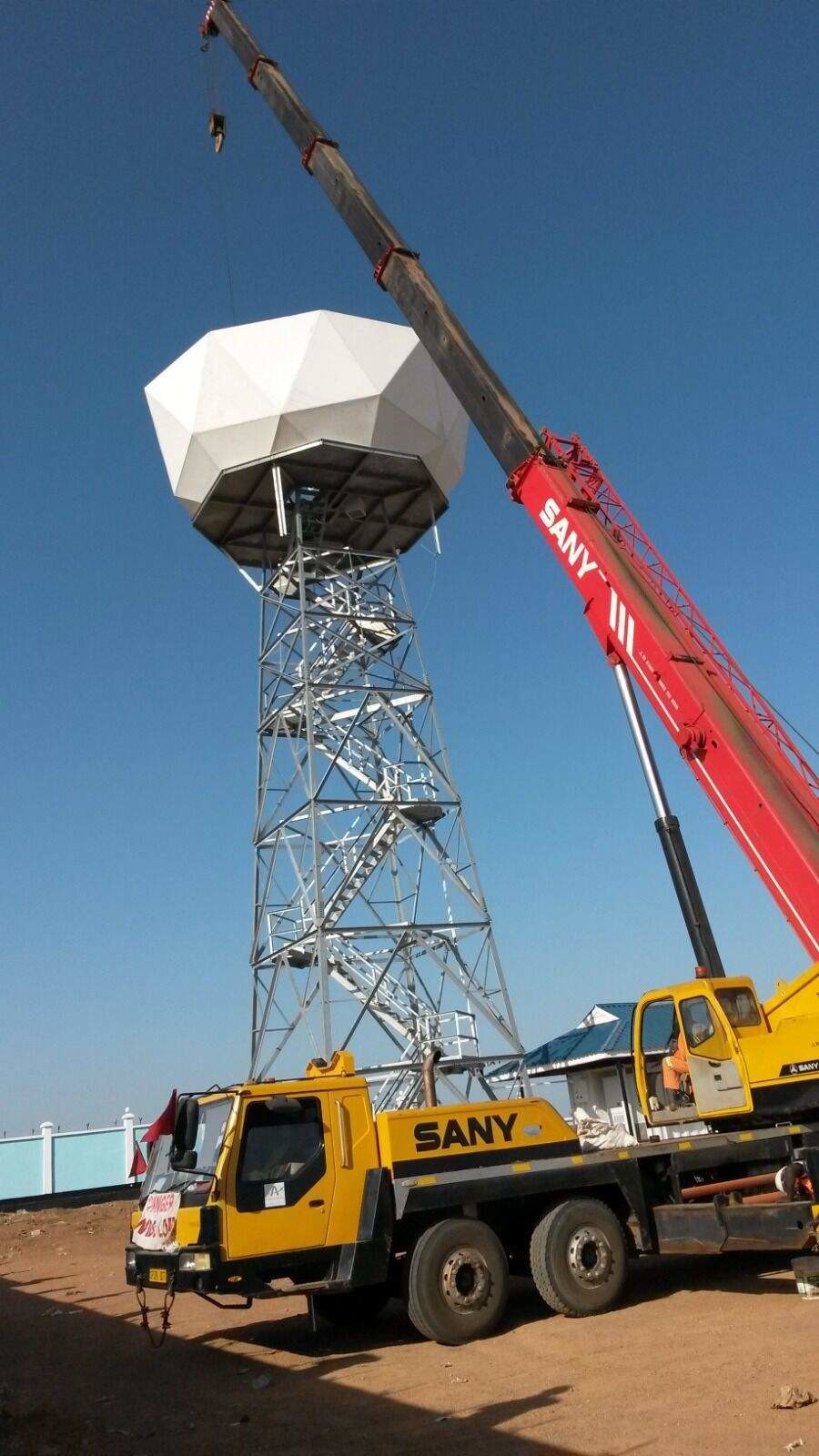

जस्ती कोणीय स्टील रडार दूरसंचार टॉवर संरचना
मोनोपोल टावर
सिंगल ट्यूब टॉवर जिसे मोनोपोल टॉवर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने के साथ,
9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करते हुए, लागत प्रभावी, और अधिकांश द्वारा अपनाया जाता है
निर्माण।टॉवर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति के माध्यम से जुड़ा होता है
बोल्टइसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार की जटिल फ़ील्ड साइट के अनुकूल हो सकती है।
गायेड टॉवर
गाईड टॉवर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील मैन वायर का उपयोग करके मजबूत की जाती है।
गाईड टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है।यह हल्का है और
दूसरों की तुलना में सस्ता।यह भौगोलिक विस्तृत क्षेत्रों के लिए बहुत उपयुक्त है।
सेल्फ सपोर्टिंग टॉवर
सेल्फ सपोर्टिंग टॉवर आमतौर पर 4 लेग टॉवर का 3 लेग होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है।से संबंधित
कनेक्शन, ट्यूबलर टावर निकला हुआ किनारा से जुड़ा हुआ है, और कोण स्टील टावर नट और बोल्ट से जुड़ा हुआ है।
विशेषताएं:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
3. सुविधाजनक परिवहन और स्थापना।
सनटेक पावर ग्रुप चीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले ही लगे हुए हैं
26 से अधिक वर्षों से विद्युत शक्ति के क्षेत्र में।
और हमारी शाखा कंपनी Ningbo Suntech विद्युत मशीनरी उपकरण कं, लिमिटेड। एक पेशेवर वैश्विक आपूर्तिकर्ता के रूप में, जो दुनिया में 90 से अधिक देशों को निर्यात कर रहा है, हम व्यापक समाधानों पर ध्यान केंद्रित करने की कोशिश कर रहे हैं जैसे ग्राहक की आवश्यकता के रूप में सभी संबंधित उत्पाद और इंजीनियरिंग सेवाएं प्रदान करते हैं, उदाहरण के लिए इंजीनियरिंग सलाहकार, डिजाइन सेवाओं, ड्राइंग सेवाओं से , निर्माण, परिवहन, पर्यवेक्षण और यहां तक कि स्थापना निर्माण और रखरखाव सेवाएं।
"ईमानदार होने के लिए, जीत-जीत पाने के लिए" और ग्राहक मूल्य को अधिकतम करने की सेवा अवधारणा पर जोर देते हुए, यह दूरसंचार ऑपरेटरों और बिजली बिजली ऑपरेटरों दोनों से महान प्रतिष्ठा जीतता है, हम आपके साथ सफलता विकसित करने और साझा करने के इच्छुक हैं।
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | 1. चीनी राष्ट्रीय मानक: |
| ए।डीएल/टी 5154-2002 ओवरहेड ट्रांसमिशन लाइन के टॉवर और पोल संरचनाओं के लिए डिजाइन का तकनीकी विनियमन | ||
| बी।डीएल/टी 5219-2005 ओवरहेड ट्रांसमिशन लाइन के डिजाइनिंग फाउंडेशन के लिए तकनीकी विनियमन | ||
| 2. अमेरिकी मानक: | ||
| ए।एएससीई 10-97-2000 जालीदार स्टील ट्रांसमिशन संरचनाओं का डिजाइन | ||
| बी।एसीआई 318-02 बिल्डिंग कोड स्ट्रक्चर कंक्रीट के लिए आवश्यकता | ||
| 2 | डिजाइन सॉफ्टवेयर | पीएलएस और एमएस टॉवर, एसएपी 2000, ऑटोकैड, एसटीडब्ल्यू, टीडब्ल्यूसॉलिड, एसएलसीएडी आदि |
| 3 | डिजाइन लोड हो रहा है | दुनिया भर में ग्राहकों द्वारा आवश्यकता और विनिर्देश के अनुसार। |
| 4 | लोड परीक्षण/विनाशकारी परीक्षण | यदि आवश्यक हो तो हम सरकारी प्राधिकरण द्वारा इसकी व्यवस्था कर सकते हैं और इस तरह के परीक्षण की लागत टावर मूल्य निर्धारण से अलग है। |
| 5 | वोल्टेज | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ट्रांसमिशन लाइन |
| 6 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461-2009, एएसटीएम ए123 |
| 7 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
| 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q355B जो ASTM Gr50 या S355JR के बराबर है | ||
| 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
| 8 | बोल्ट्स एंड नट्स | चीनी, आईएसओ और डीआईएन मानक दोनों के लिए मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 9 | टॉवर प्रकार | कोणीय टावर्स, ट्यूबलर टावर्स, गाईड मस्त, मोनोपोल टावर |
| 10 | टॉवर प्रकार | सस्पेंशन टॉवर, टेंशन टॉवर, डेड टॉवर, सबस्टेशन स्ट्रक्चर |
| 1 1 | गारंटी | टॉवर संरचनाएं: 10 वर्ष |
| 12 | वापसी अवधि | 50 साल |
| 13 | परिवहन | हम दुनिया के सबसे बड़े बंदरगाह के बहुत करीब हैं जो समुद्री परिवहन के लिए हमारे लिए फायदेमंद है। |
| 14 | गुणवत्ता नियंत्रण | आईएसओ 9001 प्रणाली का पालन करें और मात्रा और गुणवत्ता दोनों के लिए कच्चे माल, प्रोटोटाइप असेंबली टेस्ट, गैल्वनाइजेशन टेस्ट और प्री-शिपमेंट निरीक्षण के लिए कड़ाई से क्यूसी निरीक्षण करें। |
| हम गुणवत्ता पहले और 100% निरीक्षण अनुपात का इलाज करते हैं। |
