दूरसंचार स्टील ट्यूबलर टॉवर इलेक्ट्रिक पावर स्टील टॉवर

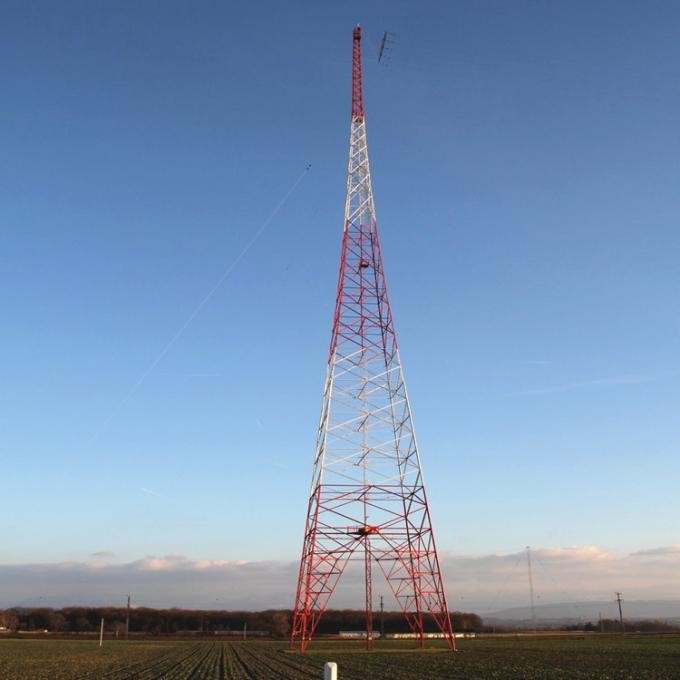

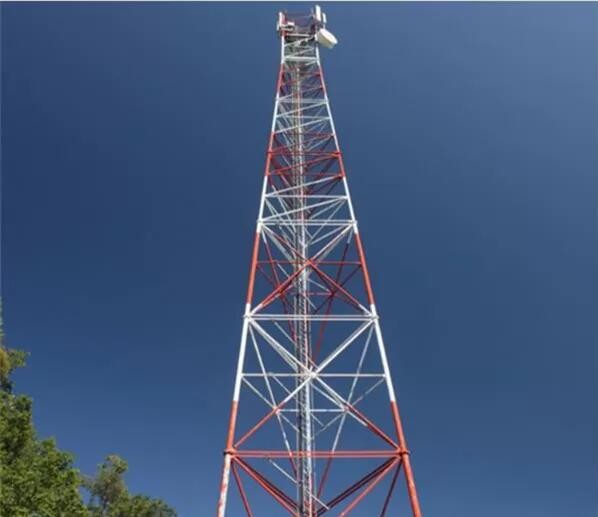

कारख़ाना आपूर्ति सेल्फ सपोर्टिंग 3 लेग्ड टेलीकॉम स्टील ट्यूब टॉवर स्टील ट्यूब से बने होते हैं, जिन्हें डिज़ाइन किया गया है
एक ट्यूबलर बेस पैटर्न। संचार टावर मध्यम से भारी भार के लिए अनुकूलित है जिसका उपयोग . के लिए किया जाता है
मानक सेलुलर साइट।3 पैर ट्यूबलर उच्च गुणवत्ता 60 मीटर दूरसंचार स्टील टॉवर सुसज्जित किया जा सकता है
विभिन्न प्रकार के सामान के साथ, जैसे काम या आराम प्लेटफॉर्म, एंटीना माउंट, सुरक्षा उपकरण, बाधा रोशनी,
बिजली संरक्षण किट और बहुत कुछ।सभी सहायक उपकरण किसी भी वांछित ऊंचाई और अभिविन्यास पर स्थापित किए जा सकते हैं
ग्राहक विशिष्टता के अनुसार।
संचार टावर में टावर बॉडी, प्लेटफार्म, बिजली की छड़, सीढ़ी, एंटीना समर्थन और
अन्य इस्पात घटकों, और गर्म जस्ती विरोधी जंग उपचार द्वारा, मुख्य रूप से माइक्रोवेव के लिए,
अल्ट्राशॉर्ट वेव, वायरलेस नेटवर्क सिग्नल ट्रांसमिशन और ट्रांसमिशन।
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | एएनएसआई/टीआईए222जी, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है |
1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। |
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार |
1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 5. गाये हुए मस्ती 6. मोनोपोल टॉवर 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर 9. रूफटॉप टावर्स 10. स्मार्ट डंडे |
| 10 | गारंटी |
1. टॉवर संरचनाएं: 10 वर्ष 2. छलावरण टॉवर ए।छाल: 10 साल बी।शाखाएँ और पत्तियाँ: 3 वर्ष |
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान |
1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
त्वरित विवरण:
सेल्फ सपोर्टिंग टॉवर आमतौर पर 3-लेग या 4-लेग टॉवर होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है।जहां तक कनेक्शन की बात है,
ट्यूबलर टावर निकला हुआ किनारा से जुड़ा हुआ है, और कोण स्टील टावर नट और बोल्ट से जुड़ा हुआ है।
विशेषताएं
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
3. सुविधाजनक परिवहन और स्थापना।
