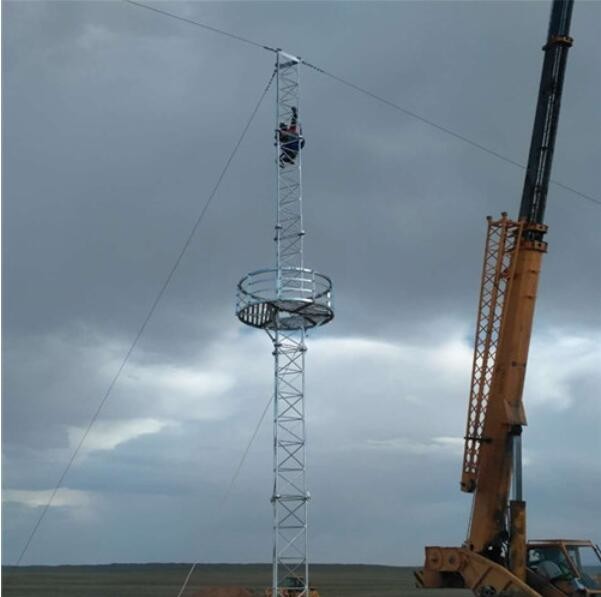

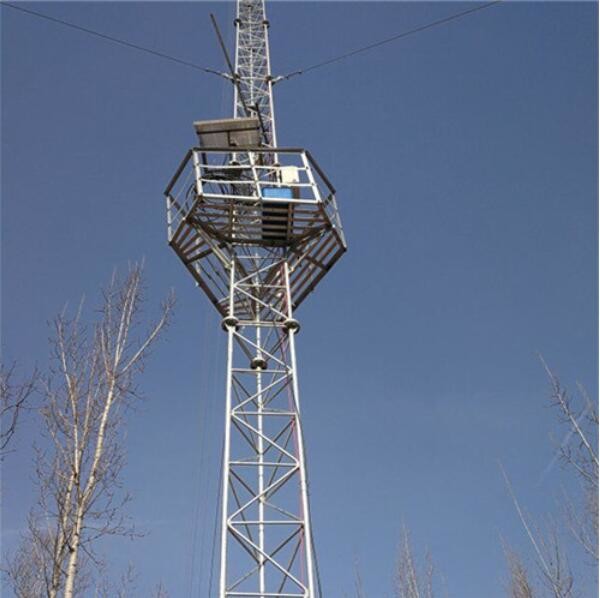

Mvno पतला ट्यूबलर टेलीकॉम टॉवर सेल जीएसएम दूरसंचार मोनोपोल टॉवर
त्वरित विवरण:
स्व-सहायक टावर लगभग सभी बेतार संचार अनुप्रयोगों के लिए उपयुक्त हैं।स्व-सहायक टावर्स
आमतौर पर ठोस छड़, पाइप या कोण से बने तीन या चार तरफा जाली प्रकार की संरचनाएं होती हैं।स्वावलंबी टावर्स
उन प्रतिष्ठानों के लिए आदर्श हैं जहां स्थान की आवश्यकताएं सीमित हैं।
तकनीकी डाटा
| डिज़ाइन | ||
| 1. डिजाइन कोड | टीआईए/ईआईए-222-जी/एफ | |
| संरचना स्टील | ||
| 2. ग्रेड | नरम इस्पात | उच्च तन्यता वाला स्टील |
| जीबी / टी 700: क्यू 235 बी, क्यू 235 सी, क्यू 235 डी | GB/T1591:Q345B, Q345C, Q3455D | |
| एएसटीएम ए36 | एएसटीएम ए572 जीआर50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~ 1.0 डिग्री @ परिचालन गति | |
| 5. तनाव शक्ति (एमपीए) | 360~510 | 470~630 |
| 6. उपज शक्ति (टी≤16 मिमी) (एमपीए) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति केवी (जे) | 27(20 डिग्री सेल्सियस)---क्यू235बी(एस235जेआर) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27 (-20 डिग्री सेल्सियस) --- क्यू 235 डी (एस 235 जे 2) | 27(-20°C)---Q345D(S355J2) | |
| नट्स बोल्ट्स | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 नट | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | आईएसओ4032, आईएसओ4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) | |
| 13. मानक | एडब्ल्यूएस डी1.1 | |
| अंकन | ||
| 14. सदस्यों को चिन्हित करने की विधि | हाइड्रोलिक प्रेस मुद्रांकन | |
| galvanizing | ||
| 15. इस्पात वर्गों का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए123 | |
| 16. बोल्ट और नट का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षण | ||
| 17. कारखाना परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, तीव्र परीक्षण (प्रभाव परीक्षण), शीत झुकने, प्रीस टेस्ट, हैमर टेस्ट |
|
उत्पादन प्रक्रिया और गुणवत्ता नियंत्रण
