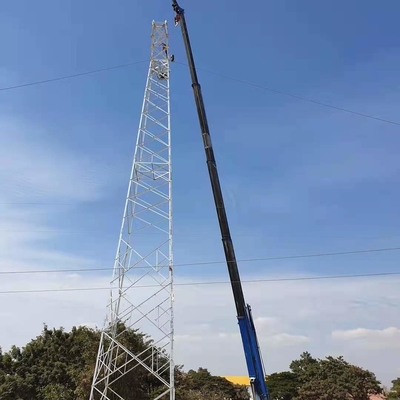

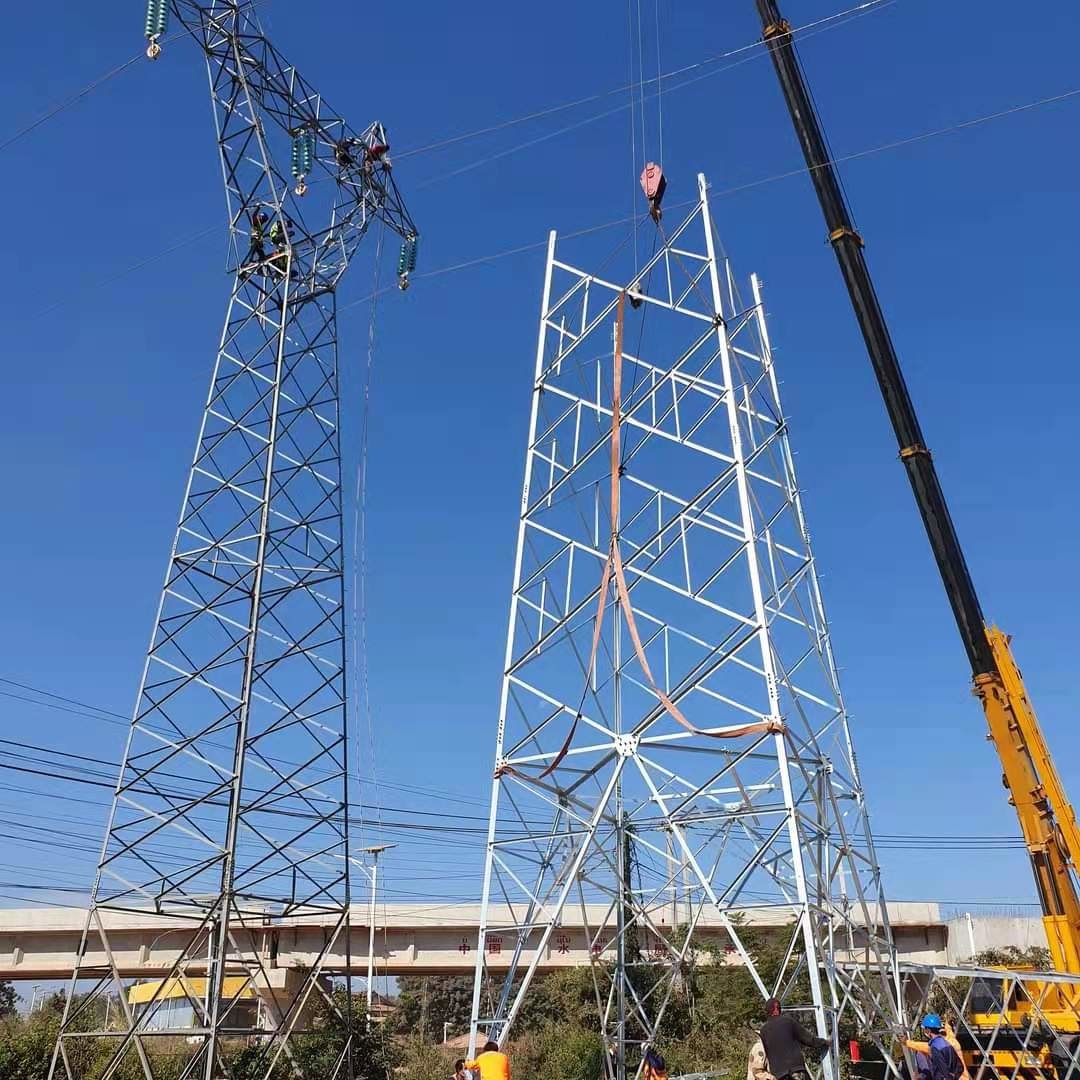

115 केवी हॉट डिप जस्ती दूरसंचार एंटीना ट्रांसमिशन जाली स्टील टावर्स
प्रत्येक पावर ट्रांसमिशन टावर, उसके प्रकार, आकार और आकार के आधार पर, विभिन्न भागों, घटकों और सहायक उपकरण की एक श्रृंखला शामिल करता है;विस्तृत इंजीनियरिंग गणनाओं के साथ और प्रौद्योगिकी और उन्नत सॉफ्टवेयर का उपयोग करके ग्राहक के आदेश और जरूरतों के अनुसार।
सटीक जांच, नियंत्रण और अंतिम अनुमोदन के बाद, योजनाएं उत्पादन इकाई को भेजी जाती हैं;जहां प्रत्येक टुकड़ा, बहुत उन्नत सीएनसी मशीनों द्वारा काटा, मोड़ या / और छिद्रित किया जाता है, और फिर स्थापना स्थल पर स्थानांतरित करने के लिए पैकेजिंग, भंडारण के चरणों को पारित करने से पहले स्टील को जंग से बचाने के लिए गैल्वेनाइज्ड किया जाता है।
पावर ट्रांसमिशन टावर का एक प्रकार वोल्टेज (33kv से 800kv), कॉन्फ़िगरेशन (ऊर्ध्वाधर या क्षैतिज), लाइन विचलन कोण (निलंबन, तनाव और टर्मिनल, टी ऑफ टावर) जैसे विभिन्न कारकों पर निर्भर करता है।
पावर ट्रांसमिशन लाइन टावर का डिजाइन कंडक्टर के प्रकार और अर्थ-वायर, विंड जोन, विचलन कोण और सामग्री विनिर्देश पर निर्भर करता है।स्टील को जंग से बचाने के लिए इन टावरों को गैल्वेनाइज्ड किया जाता है।गैल्वनाइजिंग कोटिंग की मोटाई टावर के स्थान पर मौसम की स्थिति पर निर्भर करती है।
| ऊंचाई | 10M-100M से या ग्राहक की आवश्यकता के अनुसार | |||||
| के लिए सूट | इलेक्ट्रिक पावर ट्रांसमिशन और वितरण | |||||
| आकार | बहुभुज या शंक्वाकार | |||||
| सामग्री | आम तौर पर Q235B / A36, यील्ड स्ट्रेंथ (235MPa) | |||||
| Q345B/A572, यील्ड स्ट्रेंथ≥345MPa | ||||||
| साथ ही ASTM572, GR65, GR50, SS400 . से हॉट रोल्ड कॉइल | ||||||
| शक्ति की क्षमता | 10kV से 500kV | |||||
| आयाम की सहनशीलता | ग्राहक की आवश्यकता के अनुसार | |||||
| सतह का उपचार | हॉट-डिप-जस्ती निम्नलिखित ASTM123, या ग्राहक की आवश्यकता के अनुसार कोई अन्य मानक | |||||
| ध्रुवों का जोड़ | पर्ची संयुक्त, निकला हुआ किनारा जुड़ा हुआ | |||||
| मानक | आईएसओ9001:2008 | |||||
| प्रति खंड की लंबाई | एक बार बनने के बाद 13M के भीतर | |||||
| वेल्डिंग मानक | एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 | |||||
| उत्पादन की प्रक्रिया | कच्चा माल परीक्षण-काटने-झुकने-वेल्डिंग-आयाम सत्यापन-निकला हुआ किनारा वेल्डिंग-छेद ड्रिलिंग-नमूना इकट्ठा-सतह साफ-गैल्वनीकरण या पावर कोटिंग / पेंटिंग-पुनरावृत्ति-पैकेज | |||||
| संकुल | प्लास्टिक पेपर के साथ पैकिंग या ग्राहक की आवश्यकता के अनुसार | |||||
| जीवन काल | 30 से अधिक वर्षों में, यह पर्यावरण स्थापित करने के अनुसार है | |||||
