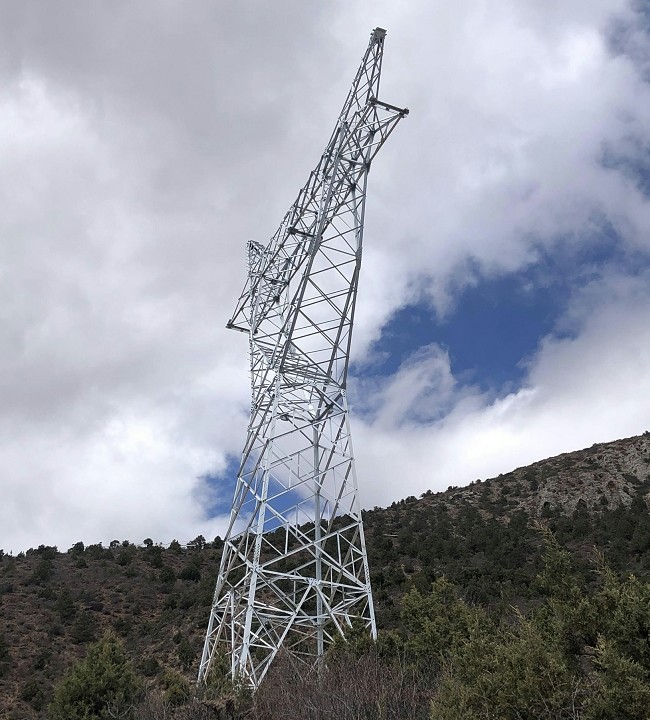

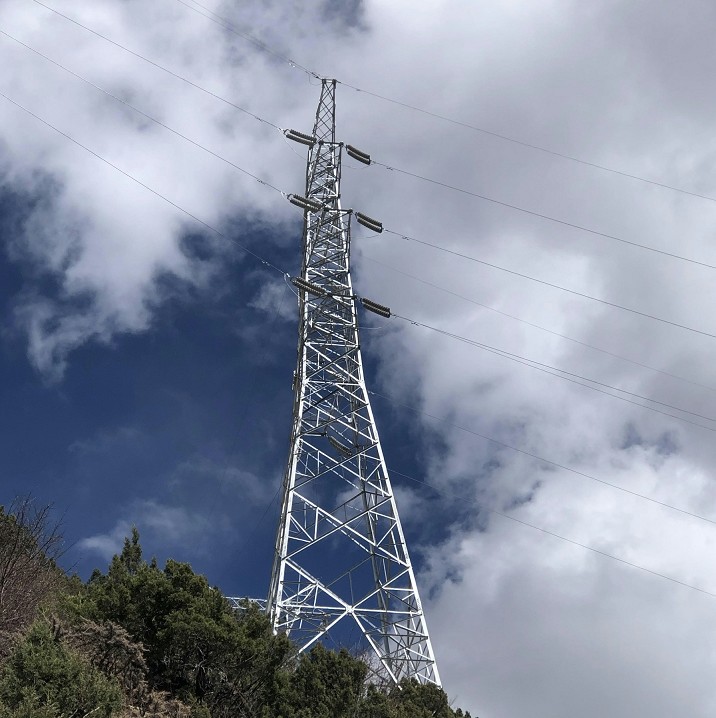

110KV / 132KV 4 लेग्ड इलेक्ट्रिक एंगुलर स्टील टॉवर जाली ट्रांसमिशन टॉवर
ट्रांसमिशन लाइन टावर या तो मोनोपोलर या बाइपोलर सिस्टम होते हैं।द्विध्रुवीय प्रणालियों के साथ, टावर के प्रत्येक तरफ एक कंडक्टर के साथ एक कंडक्टर व्यवस्था का उपयोग किया जाता है।कुछ योजनाओं में, ग्राउंड कंडक्टर का उपयोग इलेक्ट्रोड लाइन या ग्राउंड रिटर्न के रूप में किया जाता है।इस मामले में, तोरणों के विद्युत रासायनिक क्षरण को रोकने के लिए इसे तोरणों पर सर्ज अरेस्टर से लैस इंसुलेटर के साथ स्थापित किया जाना था।ग्राउंड रिटर्न के साथ सिंगल-पोल सनटेक ट्रांसमिशन के लिए, केवल एक कंडक्टर वाले टावरों का उपयोग किया जा सकता है।कई मामलों में, हालांकि, टावरों को बाद में दो-ध्रुव प्रणाली में बदलने के लिए डिज़ाइन किया गया है।इन मामलों में, अक्सर यांत्रिक कारणों से टॉवर के दोनों किनारों पर कंडक्टर स्थापित किए जाते हैं।जब तक दूसरे पोल की आवश्यकता नहीं होती, तब तक इसे या तो इलेक्ट्रोड लाइन के रूप में उपयोग किया जाता है या उपयोग में आने वाले पोल के साथ समानांतर में जोड़ा जाता है।बाद के मामले में, कनवर्टर स्टेशन से अर्थिंग (ग्राउंडिंग) इलेक्ट्रोड तक की लाइन को भूमिगत केबल के रूप में बनाया जाता है, ओवरहेड लाइन के रूप में एक अलग रास्ते पर या ग्राउंड कंडक्टर का उपयोग करके।
कनवर्टर स्टेशन से ग्राउंडिंग इलेक्ट्रोड तक बिजली लाइन ले जाने के लिए कुछ सनटेक योजनाओं में इलेक्ट्रोड लाइन टावरों का उपयोग किया जाता है।वे 10-30 केवी के वोल्टेज वाली लाइनों के लिए उपयोग की जाने वाली संरचनाओं के समान हैं, लेकिन आम तौर पर केवल एक या दो कंडक्टर होते हैं।
एक नई ट्रांसमिशन लाइन बनाने की तुलना में कम लागत पर पावर ट्रांसमिशन स्तर बढ़ाने के लिए एसी ट्रांसमिशन टावरों को पूर्ण या मिश्रित सनटेक उपयोग में परिवर्तित किया जा सकता है।
| ऊंचाई | 10M-100M से या ग्राहक की आवश्यकता के अनुसार |
| के लिए सूट | इलेक्ट्रिक पावर ट्रांसमिशन और वितरण |
| आकार | बहुभुज या शंक्वाकार |
| सामग्री | आम तौर पर Q235B / A36, यील्ड स्ट्रेंथ (235MPa) |
| Q345B/A572, यील्ड स्ट्रेंथ≥345MPa | |
| साथ ही ASTM572, GR65, GR50, SS400 . से हॉट रोल्ड कॉइल | |
| वोल्टेज स्तर | 10kV से 750kV |
| आयाम की सहनशीलता | ग्राहक की आवश्यकता के अनुसार |
| सतह का उपचार | हॉट-डिप-जस्ती निम्नलिखित ASTM123, या ग्राहक की आवश्यकता के अनुसार कोई अन्य मानक |
| ध्रुवों का जोड़ | पर्ची संयुक्त, निकला हुआ किनारा जुड़ा हुआ |
| मानक | आईएसओ9001:2015 |
| प्रति खंड की लंबाई | एक बार बनने के बाद 13M के भीतर |
| वेल्डिंग मानक | एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| उत्पादन की प्रक्रिया | कच्चा माल परीक्षण-काटने-झुकने-वेल्डिंग-आयाम सत्यापित-निकला हुआ किनारा वेल्डिंग-छेद ड्रिलिंग-नमूना इकट्ठा-सतह साफ-गैल्वनीकरण या पावर कोटिंग / पेंटिंग-पुनर्मूल्यांकन-पैकेज |
| संकुल | प्लास्टिक पेपर के साथ पैकिंग या ग्राहक की आवश्यकता के अनुसार |
| जीवन काल | 30 से अधिक वर्षों में, यह पर्यावरण स्थापित करने के अनुसार है |
