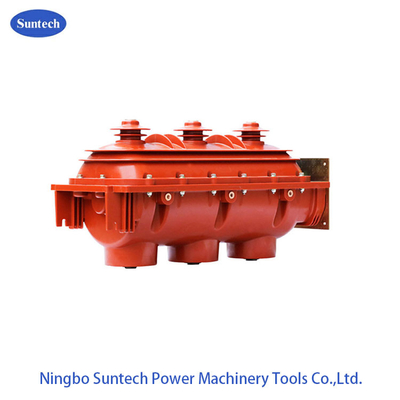

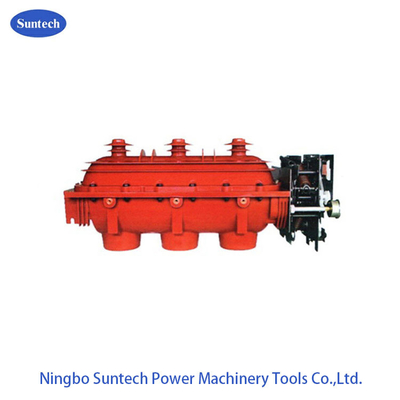

इनडोर एसी हाई वोल्टेज SF6 गैस अछूता लोड ब्रेक स्विच
एफएलएन प्रकार के इनडोर हाई वोल्टेज एसी लोड ब्रेकर स्विच अंतरराष्ट्रीय नई तकनीक को संदर्भित करते हैं और चीन की विद्युत ऊर्जा प्रणाली में प्रासंगिक मानकों के अनुसार स्विचिंग उपकरण विकसित करते हैं।इसके प्रदर्शन संकेतक IEC420 के पूर्ण अनुपालन में, 694,129 और राष्ट्रीय मानकों GB3804-20045kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" यह मुख्य स्विचिंग तत्व आरएमयू है। लोड ब्रेकर स्विच एक बहुक्रियाशील मध्यम वोल्टेज स्विचगियर है।एक पूरी तरह से सील में एफएफ 6 गैस से भरा करने के लिए इपॉक्सी राल आवास की संरचना को मजबूत करने के साथ,0.05MPa, उपरोक्त तीन कार्यों को प्राप्त करने के लिए न्यूनतम भागों के साथ, उत्पाद की गुणवत्ता सुनिश्चित करने के लिए, reliability में सुधार, रखरखाव मुक्त। यह सामान्य परिस्थितियों में 20 से अधिक वर्षों के लिए सुरक्षित रूप से चलाया जा सकता है।
मूल कार्य और विशेषताएं
1लोड ब्रेकर स्विच दोहरे फ्रैक्चर, घूर्णी चलती संपर्क संरचना को अनुकूलित करता है, निम्नलिखित तीन प्रकार की कार्य स्थितियों के साथः बंद करना, खोलना, ग्राउंडिंग।
2आर्क बुझाने और अछूता माध्यम के रूप में SF6 गैस का उपयोग करते हुए, मुख्य सर्किट को ऊपरी और निचले आवास के साथ ईपॉक्सी रिंज डालने से सील किया जाता है, चालक कार्य बाहरी प्रभावों से प्रभावित नहीं होता है।
3. अच्छा सुरक्षा प्रदर्शन. यदि आंतरिक आर्किंग होता है, आवास एक आंतरिक संरचना कमजोर बिंदु है, यह खोलने के लिए जल्दी हो जाएगा,शटर रिलीज़ आर्क के ऊपर कैबिनेट से बहती लाल खुली हवा ओवरप्रेशर कैबिनेट के बाहर धारा उन्मुख, सुनिश्चित करें कि स्विच कैबिनेट सुरक्षा जाँच करता है।
4. लोड ब्रेकर स्विच सेट गेट, खोलने, ग्राउंडिंग स्विच तीन में एक, एफएफ 6 गैस के साथ flushed epoxy राल आवास में encapsulated, तीन स्थिति इंटरलॉक, कॉम्पैक्ट संरचना,उच्च सुरक्षा और विश्वसनीयता.
5छोटे आकार, हल्के वजन, रखरखाव मुक्त, आसान और सुरक्षित संचालन।
कुल आयाम
| उत्पाद मानक |
1. GB311.1-1997 उच्च वोल्टेज ट्रांसमिशन और वितरण उपकरण के लिए इन्सुलेशन समन्वय 2. GB3804-2004 3.6kV से अधिक और 40.5kV से कम नामित वोल्टेज के लिए उच्च वोल्टेज वैकल्पिक-वर्तमान स्विच 3GB/T 11022-1999 उच्च वोल्टेज स्विच और नियंत्रण उपकरणों के मानक के लिए सामान्य विनिर्देश 4डी.एल./T593- 2006 उच्च वोल्टेज स्विच और नियंत्रण उपकरणों के मानक के लिए सामान्य विनिर्देश 5. GB16926-2009 उच्च वोल्टेज वैकल्पिक धारा स्विथ-फ्यूज संयोजन 6. GB/T 1985-2004 उच्च वोल्टेज वैकल्पिक-वर्तमान डिस्कनेक्टर्स और ग्राउंडिंग स्विच 7. GB/T 15166 -94 उच्च वोल्टेज आल्टरनेटिंग करंट फ्यूज |
| परिवेश की स्थिति |
1ऊंचाईः 1000 मीटर से कम। 2परिवेश का तापमानः -25°C-+40°C। 3हवा का सापेक्ष आर्द्रताः मासिक ≤90%, दैनिक ≤95%. 4परिमाणः≤डिग्री 8. 5. कार्यस्थल में आग, विस्फोट, रासायनिक संक्षारण और गंभीर कंपन नहीं; 6दूषितता का स्तर: द्वितीय श्रेणी। |
