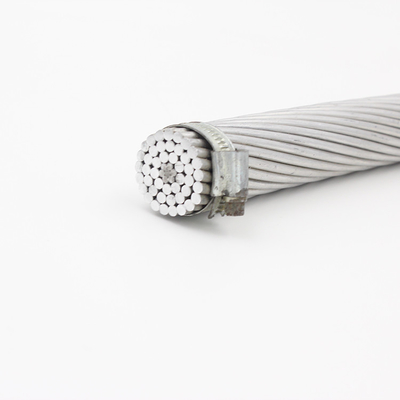

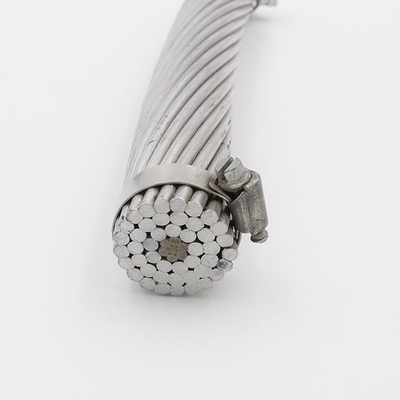

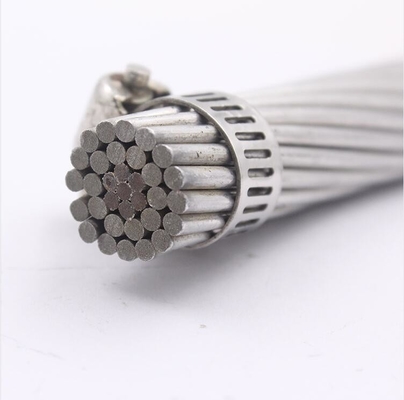

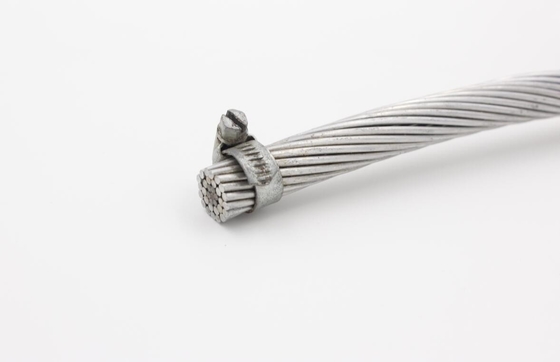

डीआईएन 48204 70/12 120/20 एसीएसआर / एससीए नंगे कंडक्टर केबल ओवरहेड ट्रांसमिशन लाइन
ACSR (एल्यूमीनियम कंडक्टर स्टील-प्रबलित) का अपनी अर्थव्यवस्था, निर्भरता और वजन अनुपात की ताकत के कारण एक लंबा सेवा रिकॉर्ड है।स्टील कोर की ताकत के साथ एल्यूमीनियम का संयुक्त हल्का वजन और उच्च चालकता किसी भी विकल्प की तुलना में उच्च तनाव, कम शिथिलता और लंबी अवधि को सक्षम बनाता है।
मानक बीएस 215 . के आधार पर एसीएसआर तकनीकी विशेषताएं
| संकेत नाम | नाममात्रअल्युमीनियमक्षेत्र | स्ट्रैंडिंग और तार व्यास | का अनुभागीय क्षेत्रअल्युमीनियम | कुल अनुभागीय क्षेत्र | लगभग।कुल व्यास | लगभग।द्रव्यमान | 20 . पर परिकलित डीसी प्रतिरोधहेसी | परिकलित ब्रेकिंग लोड | |
| अली | इस्पात | ||||||||
| मिमी2 | संख्या/मिमी | मिमी2 | मिमी2 | मिमी | किग्रा/किमी | ओम/किमी | के.एन. | ||
| खरगोश | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| कुत्ता | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| भेड़िया | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| कुत्ते का एक प्राकर | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| बनबिलाव | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| ज़ेबरा | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
मानक एएसटीएम बी 232 . के आधार पर एसीएसआर तकनीकी विशेषताएं
| संकेत नाम |
नाममात्र एडब्ल्यूजी/एमसीएम |
स्ट्रैंडिंग और वायर व्यास | एल्यूमीनियम का अनुभागीय क्षेत्र | कुल अनुभागीय क्षेत्र | लगभग।कुल व्यास | लगभग।द्रव्यमान | 20 . पर परिकलित डीसी प्रतिरोधहेसी | परिकलित ब्रेकिंग लोड | |
| अली | इस्पात | ||||||||
| संख्या/मिमी | मिमी2 | मिमी2 | मिमी | किग्रा/किमी | /किमी | के.एन. | |||
| टर्की | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| स्वैन | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| गौरैया | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| रोबिन | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| काला कौआ | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| बटेर | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
वूई आमतौर पर नीचे दी गई तस्वीर के रूप में पैकेज करने के लिए मानक लकड़ी के ड्रम का उपयोग करते हैं। हम ग्राहक की आवश्यकताओं के अनुसार विभिन्न पैकेज प्रकारों को भी डिजाइन कर सकते हैं।
शिपिंग पोर्ट: क़िंगदाओ, शंघाई या अन्य पोर्ट आपकी आवश्यकताओं के अनुसार
समुद्री माल: एफओबी/सीएफआर/सीआईएफ आदि उद्धरण सभी उपलब्ध हैं
