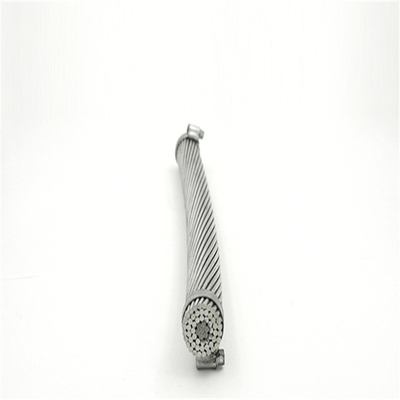

1 ओवरहेड केबल IEC 630mm2 AAC एल्यूमीनियम कंडक्टर
1. उत्पाद विवरण
तार और केबल उत्पादों में बेयर केबल सबसे बुनियादी प्रकार का उत्पाद है।कुछ नंगे तारों का उपयोग तार और केबल के लिए प्रवाहकीय तारों के रूप में किया जा सकता है;दूसरे भाग का उपयोग मोटर, विद्युत उपकरण, ट्रांसफार्मर और अन्य उपकरणों में एक घटक के रूप में किया जाता है।इसके अलावा, बिजली और सूचना प्रसारित करने के लिए नंगे तारों का सीधे बिजली, संचार, परिवहन और अन्य क्षेत्रों में उपयोग किया जा सकता है।नंगे तारों में अच्छे विद्युत और भौतिक यांत्रिक गुण होते हैं।
नंगे तारों में केवल बिना इंसुलेटिंग और म्यान के कंडक्टर होते हैं।
2. आवेदन
एसीएसआर, एएसी, एएएसी, एएससीएसआर और एसीएआर कंडक्टर व्यापक रूप से विभिन्न वोल्टेज स्तरों के साथ बिजली पारेषण लाइनों में उपयोग किया जाता है।चूंकि उनके पास सरल संरचना, सुविधाजनक स्थापना और रखरखाव, लाइन के लिए कम लागत, बड़ी संचरण क्षमता जैसी अच्छी विशेषताएं हैं और नदियों और घाटियों आदि हवाई लाइन को बिछाने के लिए भी उपयुक्त हैं।
3. मानक
आईईसी61089, BS215, ASTMB232, CSA C49, DIN48204, JIS C3110, और ग्राहकों के विशेष विवरण
| उत्पादन का नाम | ओवरहेड केबल IEC 630mm2 AAC एल्यूमीनियम कंडक्टर |
| संकेत नाम | |
| नाममात्र(मिमी2) | 630 |
| स्थानीय अंतरपणन(नहीं।) | 61 |
| तार व्यास(मिमी) | 3.63 |
| अनुमानित कुल मिलाकर व्यास(मिमी) | 6.39 |
| कुल क्षेत्रफल(मिमी 2) | 32.67 |
| अनुमानित वज़न (किग्रा/किमी) | 1738.1 |
| तोड़ना भार(केएन) | 100.80 |
| डीसी 20 ℃ पर प्रतिरोध (Ω/किमी) | 0.0458 |
4.संबंधित उत्पाद
नंगे कंडक्टर प्रकार
(1) सभी एल्यूमीनियम कंडक्टर (एएसी)
(2) सभी एल्यूमीनियम मिश्र धातु कंडक्टर (एएएसी)
(3) एल्यूमीनियम कंडक्टर स्टील प्रबलित (एसीएसआर)
(4) जंग रोधी प्रकार ACSR
(5) एल्यूमीनियम कंडक्टर एल्यूमीनियम पहने स्टील प्रबलित (ACSR / AW)
(6) रियर अर्थ एल्यूमीनियम कंडक्टर स्टील प्रबलित (एसीएसआर / आरई)
(7) एल्यूमीनियम कंडक्टर एल्यूमीनियम मिश्र धातु प्रबलित (एसीएआर)
