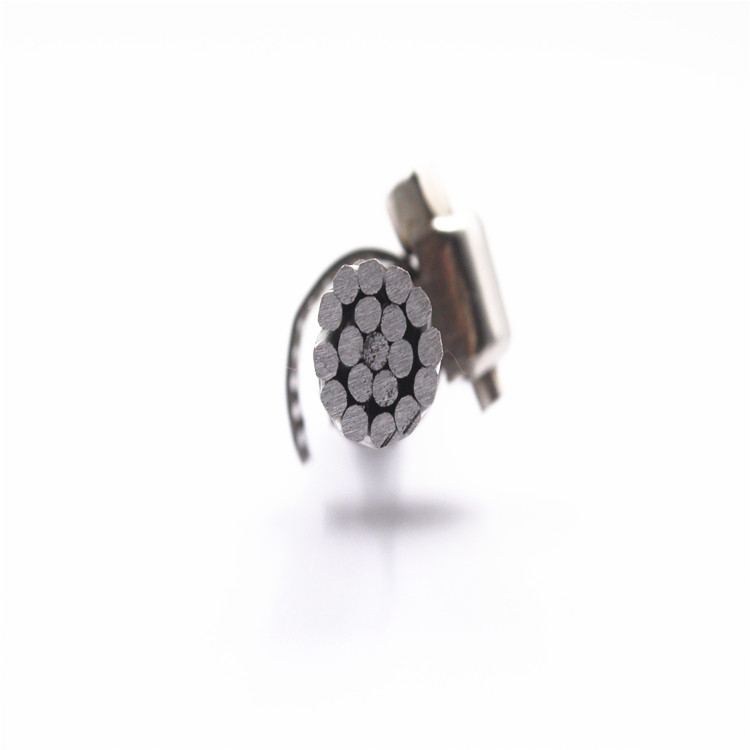

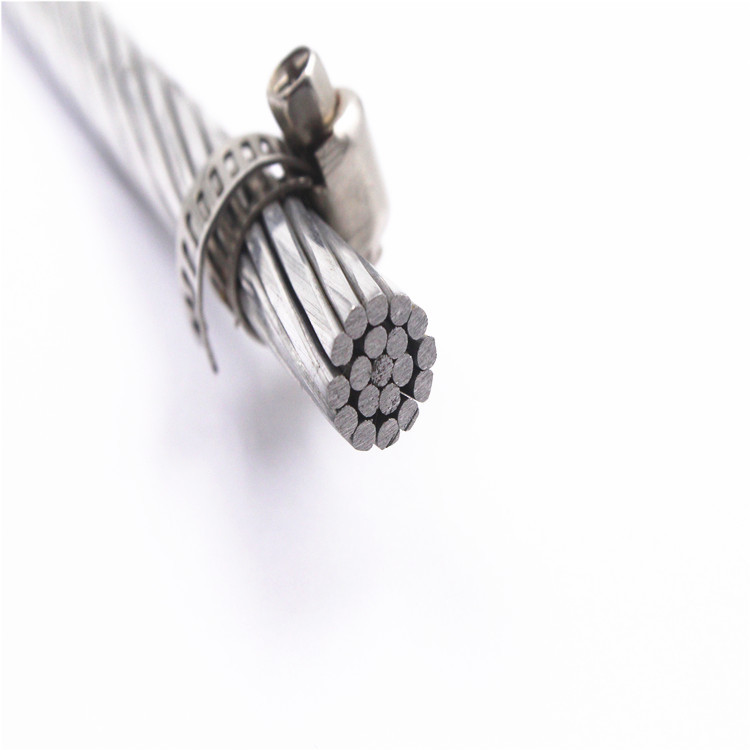

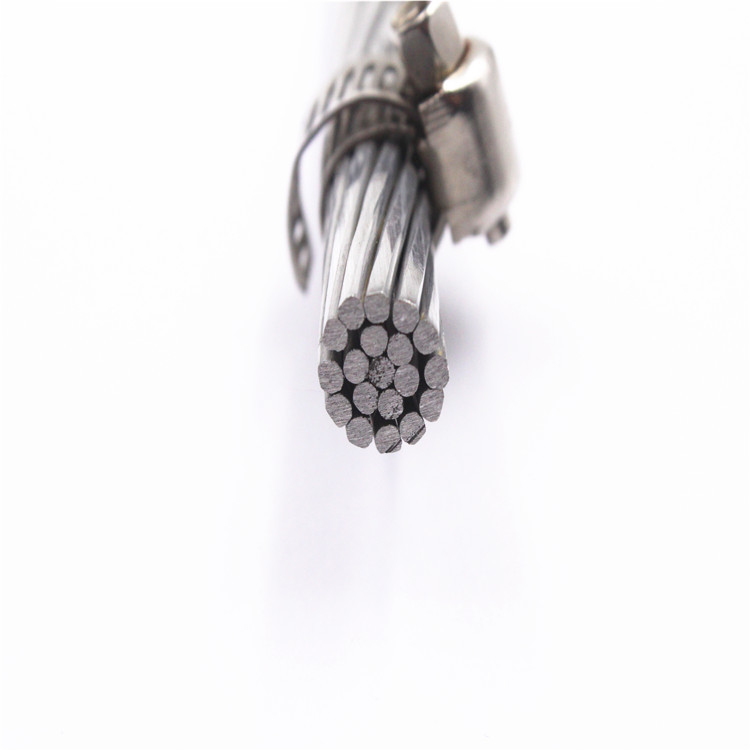

ओवरहेड एल्यूमीनियम कंडक्टर स्टील प्रबलित घोड़ा 70mm2 acsr केबल
1. उत्पाद विवरण
तांबे की तुलना में, एसीएसआर कंडक्टरों को ओवरहेड लाइनों की स्थापना में काफी तकनीकी और आर्थिक लाभ होते हैं।इसकी विशेषताओं, और कम वजन, इसकी उच्च तोड़ने की ताकत के साथ मिलकर इकट्ठा किया जाता है, जो अत्यधिक यांत्रिक तनाव या भारी धातु टावरों पर वापस जाने के बिना बड़े स्पैन रन बनाना संभव बनाता है।कंडक्टरों के अधिक व्यास के कारण, कोरोना प्रभाव से बिजली के नुकसान बहुत कम हो जाते हैं।इन गुणों का उपयोग करने से बहुत अधिक वोल्टेज और दूरी पर किफायती विद्युत ऊर्जा संचरण प्राप्त होता है।
1. उच्च तन्यता ताकत, जिससे बड़े स्पैन चलते हैं।
2. बेहतर शिथिलता गुण, लंबी अवधि की अनुमति देता है।
3. आर्थिक डिजाइन।
4. लंबी अवधि के साथ संचरण लाइनों के लिए सबसे उपयुक्त।
2. आवेदन
नंगे ओवरहेड ट्रांसमिशन केबल के रूप में और प्राथमिक और माध्यमिक वितरण केबल के रूप में उपयोग किया जाता है।एसीएसआर कंडक्टर लाइन डिजाइन के लिए इष्टतम शक्ति प्रदान करता है।वेरिएबल स्टील कोर स्ट्रैंडिंग एम्पैसिटी का त्याग किए बिना वांछित ताकत हासिल करने में सक्षम बनाता है।एसीएसआर कंडक्टर का उपयोग ओवरहेड ग्राउंड वायर, रिवर क्रॉसिंग आदि के लिए बड़े पैमाने पर किया जाता है। ये एसीएसआर कंडक्टर ग्राहकों की सटीक आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकारों में हमारे पास उपलब्ध हैं।
3. मानक
IEC61089, BS215, ASTMB232, CSA C49, DIN48204, JIS C3110, और ग्राहकों के विशेष विनिर्देश
| उत्पादन का नाम | ओवरहेड एल्यूमीनियम कंडक्टर स्टील प्रबलित घोड़ा 70mm2 acsr केबल |
| कोडनाम | घोड़ा |
| नाममात्र का ऐरा(मिमी2) | 70 |
| स्ट्रैंडिंग और वायर व्यास(संख्या मिमी) | 7 |
| अल्युमीनियम(संख्या मिमी) | 12/2.79 |
| इस्पात(संख्या मिमी) | 7/2.79 |
| अनुमानित समग्र व्यास(मिमी) | 13.95 |
| अनुभागीय ऐरा(मिमी2) | |
| अल्युमीनियम(एमएम2 ) | 73.4 |
| इस्पात(मिमी2) | 42.8 |
| कुल(एमएम2) | 116.2 |
| लगभग वजन(किग्रा/किमी) | 538.1 |
| भार से तोड़ना(के.एन.) | 61.2 |
| डीसी प्रतिरोध जेडटी 20 ℃(/किमी) | 0.3936 |
| करंट रेटिंग(ए) | 268 |
पैकेजिंग और शिपिंग
ग्राहक के लिए अलग पैकेज चुनें!
हमारे विद्युत केबल निर्यात पैकिंग विशेष रूप से यह सुनिश्चित करने के लिए बनाई गई है कि उत्पादों की गुणवत्ता नहीं होगी परिवहन के दौरान प्रभावितहमारा विद्युत केबल पैकिंग के लिए विद्युत केबल व्हील का उपयोग कर रहा है, tवहपहिया सभी स्टील, स्टील फ्रेम और फ्यूमिगेटेड लकड़ी, या फ्यूमिगेटेड लकड़ी के मामले हो सकते हैं।हम केबल की अलग-अलग लंबाई के लिए अलग-अलग पैकिंग का उपयोग कर रहे हैं, यह सुनिश्चित करने के लिए कि डिलीवरी के दौरान कोई समस्या नहीं होगी उत्पाद।
1. यदि पहिये का व्यास 2 . से अधिक है मीटर, हम उत्पादों को पैक करने के लिए सभी स्टील व्हील का उपयोग कर रहे हैं
2. यदि पहिये का व्यास 1.4 मीटर से 1.8 मीटर के बीच है, तो हम स्टील फ्रेम का उपयोग कर रहे हैं और फ्यूमिगेटेड हैं उत्पादों को पैक करने के लिए लकड़ी।
3. यदि पहिये का व्यास 1.4 मीटर से कम है, तो हम उत्पादों को पैक करने के लिए लकड़ी के पहिये का उपयोग करेंगे
4. बिजली के तारों और केबलों की छोटी मात्रा की पैकिंग के लिए हम फ्यूमिगेटेड लकड़ी के बक्से का उपयोग करेंगे पैक करना।
