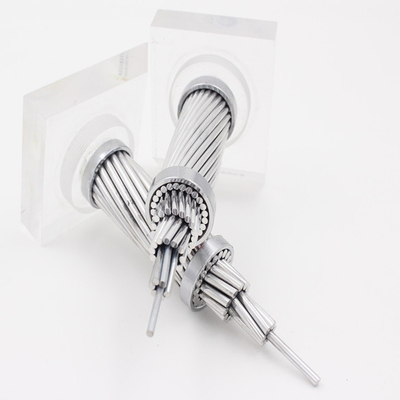

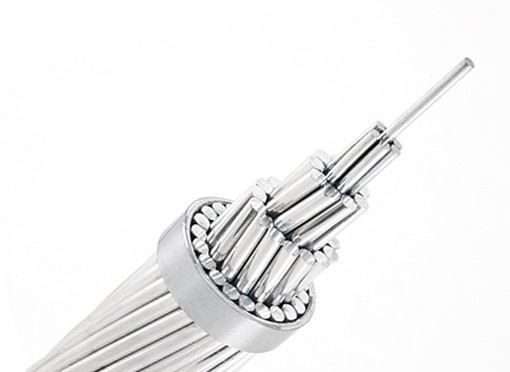

एल्यूमिनियम कंडक्टर स्टील प्रबलित (एसीएसआर) गैल्वेनाइज्ड स्टील वायर कोर पर कठोर खींचे गए 1350-एच 1 9 एल्यूमीनियम तार की एक या अधिक परतों के साथ केंद्रित रूप से फंसे कंडक्टर है।कोर एकल तार हो सकता है या आकार के आधार पर फंसे हो सकता है।स्टील कोर वायर जंग संरक्षण के लिए क्लास ए, बी या क्लास सी गैल्वनाइजेशन में उपलब्ध है।अतिरिक्त जंग संरक्षण कोर पर ग्रीस लगाने या ग्रीस के साथ पूर्ण कंडक्टर के जलसेक के माध्यम से उपलब्ध है।
एक एसीएसआर कंडक्टर में स्टील और एल्यूमीनियम का अनुपात यांत्रिक शक्ति और प्रत्येक एप्लिकेशन द्वारा मांग की गई वर्तमान वहन क्षमता के आधार पर चुना जा सकता है।
ACSR कंडक्टरों को उनके मितव्ययिता, निर्भरता और अनुकूल शक्ति/वजन अनुपात के रिकॉर्ड के लिए पहचाना जाता है।एसीएसआर कंडक्टर एल्यूमीनियम के हल्के वजन और अच्छी चालकता को उच्च तन्यता ताकत और स्टील की कठोरता के साथ जोड़ते हैं।लाइन डिज़ाइन में, यह अधिकांश अन्य प्रकार के ओवरहेड कंडक्टरों की तुलना में उच्च तनाव, कम शिथिलता और लंबी अवधि की लंबाई प्रदान कर सकता है।
ग्राहक की आवश्यकता के आधार पर नॉन-रिटर्नेबल वुडन/स्टील रीलों या रिटर्नेबल स्टील रीलों पर एसीएसआर का निर्माण और आपूर्ति।
मानक बीएस 215 . के आधार पर एसीएसआर तकनीकी विशेषताएं
| संकेत नाम | नाममात्रअल्युमीनियमक्षेत्र | स्ट्रैंडिंग और तार व्यास | का अनुभागीय क्षेत्रअल्युमीनियम | कुल अनुभागीय क्षेत्र | लगभग।कुल व्यास | लगभग।द्रव्यमान | 20 . पर परिकलित डीसी प्रतिरोधहेसी | परिकलित ब्रेकिंग लोड | |
| अली | इस्पात | ||||||||
| मिमी2 | संख्या/मिमी | मिमी2 | मिमी2 | मिमी | किग्रा/किमी | ओम/किमी | के.एन. | ||
| खरगोश | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| कुत्ता | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| भेड़िया | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| कुत्ते का एक प्राकर | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| बनबिलाव | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| ज़ेबरा | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
मानक एएसटीएम बी 232 . के आधार पर एसीएसआर तकनीकी विशेषताएं
| संकेत नाम |
नाममात्र एडब्ल्यूजी/एमसीएम |
स्ट्रैंडिंग और वायर व्यास | एल्यूमीनियम का अनुभागीय क्षेत्र | कुल अनुभागीय क्षेत्र | लगभग।कुल व्यास | लगभग।द्रव्यमान | 20 . पर परिकलित डीसी प्रतिरोधहेसी | परिकलित ब्रेकिंग लोड | |
| अली | इस्पात | ||||||||
| संख्या/मिमी | मिमी2 | मिमी2 | मिमी | किग्रा/किमी | /किमी | के.एन. | |||
| टर्की | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| स्वैन | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| गौरैया | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| रोबिन | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| काला कौआ | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| बटेर | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
