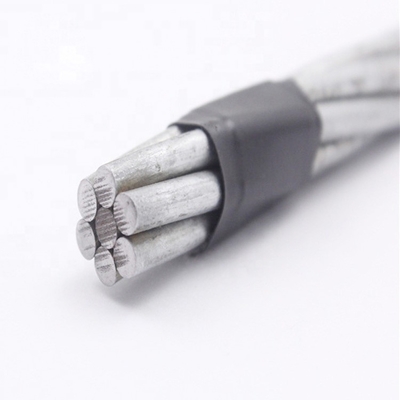

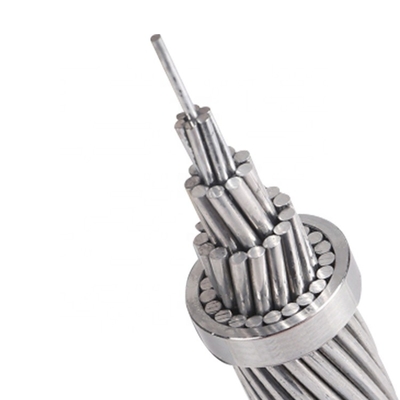

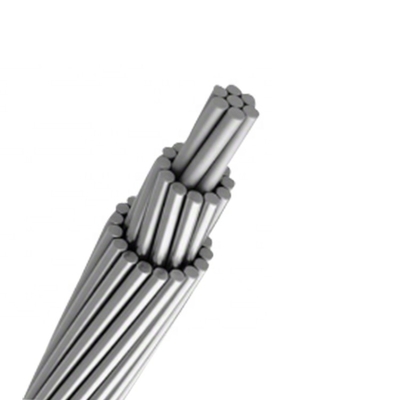

ओवरहेड पावर ट्रांसमिशन के लिए बेयर एल्यूमिनियम एसीएसआर मूस कंडक्टर सॉलिड टाइप:

ACSR ज़ेबरा कंडक्टर ACSR-BS215 के अंतर्गत आता है।एसीएसआर मूस कंडक्टर के साथ सामान्य बिंदु है।वे सभी 54 एल्यूमीनियम और 7 स्टील्स से मिलकर बने हैं।लेकिन अन्य एसीएसआर ज़ेबरा कंडक्टर विनिर्देश मूस कंडक्टर से बिल्कुल अलग है।एल्यूमीनियम और स्टील का व्यास समान है।वे 3.18 मिमी हैं।गणना से, हम जान सकते हैं कि कुल व्यास 28.62 मिमी है।फिर कुल अनुभागीय क्षेत्र 484.50 मिमी 2 है, और एल्यूमीनियम का अनुभागीय क्षेत्र 428.90 मिमी 2 है।वजन भी एक साधारण परीक्षण है, कुल रैखिक द्रव्यमान 1621 किग्रा/किमी होना चाहिए।तब इसका परिकलित ब्रेकिंग लोड 13190 daN है।जब एसीएसआर ज़ेबरा कंडक्टर काम कर रहा है, तो वर्तमान रेटिंग 635 ए है। 20 ℃ पर, गणना की गई डीसी प्रतिरोध 0.0674 /किमी है।



संकेत नाम		एसीएसआर ज़ेबरा कंडक्टर
नाममात्र एल्यूमीनियम क्षेत्र मिमी 2		400
स्ट्रैंडिंग संरचना	अल.नहीं।	54
	अल.दीया।	3.18
	सेंट नं।	7
	सेंट दीया	3.18
एल्यूमीनियम का अनुभागीय क्षेत्र	मिमी 2	428.9
कुल अनुभागीय क्षेत्र	मिमी 2	484.5
कुल व्यास	मिमी	28.62
कुल	किग्रा/किमी	1621
परिकलित ब्रेकिंग लोड	दान	13190
20 ℃ पर डीसी प्रतिरोध की गणना करें	/किमी	0.0674



जैसा कि हम सभी जानते हैं, एसीएसआर ज़ेबरा कंडक्टर में सरल संरचना होती है, जिसका अर्थ है आसान रखरखाव।और एल्यूमीनियम एसीएसआर ज़ेबरा कंडक्टर का मुख्य कच्चा माल है, इसलिए इसकी अपेक्षाकृत कम कीमत और बड़ी संचरण क्षमता है।

क्या अधिक है, विशेष भौगोलिक परिस्थितियों जैसे नदियों और घाटी के बिछाने के लिए acsr ज़ेबरा कंडक्टर आसान हो सकता है।इसलिए इसका व्यापक रूप से ओवरहेड ट्रांसमिशन में उपयोग किया जाता है।और इस कंडक्टर के कारण उच्च तन्यता ताकत और हल्के वजन के कारण, एसीएसआर ज़ेबरा कंडक्टर कम समर्थन के साथ अतिरिक्त-लंबे स्पैन को कवर करने के लिए उपयुक्त है।
