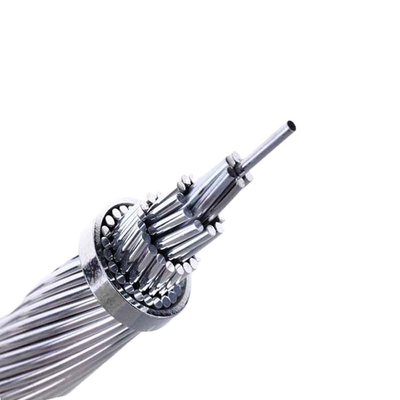

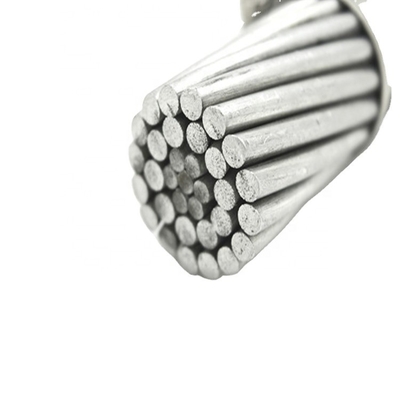

397.5 Ibis ACSR केबल क्या है?
एल्यूमीनियम कंडक्टर स्टील प्रबलित (एसीएसआर), जिसे बेयर एल्यूमीनियम कंडक्टर के रूप में भी जाना जाता है, ट्रांसमिशन के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले कंडक्टरों में से एक है।397.5 MCM Ibis ACSR केबल में उच्च शक्ति वाले स्टील कोर पर फंसे एल्यूमीनियम तारों की एक या अधिक परतें होती हैं जो आवश्यकता के आधार पर सिंगल या मल्टीपल स्ट्रैंड हो सकती हैं।उपयुक्त वर्तमान वहन क्षमता और अनुप्रयोग के लिए यांत्रिक शक्ति प्राप्त करने के लिए लचीलापन उधार देने वाले अल और स्टील के तारों के विभिन्न स्ट्रैंडिंग संयोजन हो सकते हैं।
397.5 एमसीएम आईबीएस एसीएसआर केबल के विनिर्देश क्या हैं?
आकार (AWG या KCM): 397.5
स्ट्रैंडिंग (एएल / एसटीएल): 25/7
व्यास इंच: एल्यूमिनियम: 0.1236
व्यास इंच: स्टील: 0.0961
व्यास इंच: स्टील कोर: 0.2882
व्यास इंच: केबल आयुध डिपो: 0.783
वजन पौंड/1000FT: एल्यूमिनियम: 374.7
वजन पौंड/1000FT: स्टील: 171.9
वजन पौंड/1000FT: कुल: 546.6
सामग्री%: एल्यूमिनियम: 68.53
सामग्री%: स्टील: 31.47
रेट ब्रेकिंग स्ट्रेंथ (एलबीएस): 16,300
ओएचएमएस/1000 फीट: डीसी 20ºC: 0.0428 . पर
ओएचएमएस/1000 फीट: एसी 75ºC: 0.052 . पर
एम्पेसिटी: 587 एम्पीयर
397.5 Ibis ACSR केबल का अनुप्रयोग क्या है?
397.5 आईबीएस एसीएसआर केबल लकड़ी के खंभे, ट्रांसमिशन टावरों और अन्य संरचनाओं पर सभी व्यावहारिक स्पैन में उपयोग के लिए उपयुक्त है।अनुप्रयोग निजी परिसर में वितरण या उपयोग वोल्टेज पर लंबी, अतिरिक्त उच्च वोल्टेज (ईएचवी) ट्रांसमिशन लाइनों से लेकर उप-सेवा अवधि तक होते हैं।
ACSR (एल्यूमीनियम कंडक्टर स्टील प्रबलित) कंडक्टर का अपनी अर्थव्यवस्था, निर्भरता और वजन अनुपात की ताकत के कारण एक लंबा सेवा रिकॉर्ड है।स्टील कोर की ताकत के साथ एल्यूमीनियम का संयुक्त हल्का वजन और उच्च चालकता किसी भी विकल्प की तुलना में उच्च तनाव, कम शिथिलता और लंबी अवधि को सक्षम बनाता है।
397.5 Ibis ACSR केबल के मानक क्या हैं?
एएसटीएम बी-230 एल्युमिनियम तार, 1350-एच19 विद्युत प्रयोजनों के लिए
एएसटीएम बी-231 एल्युमिनियम कंडक्टर, गाढ़ा लेट फंसे हुए हैं
एएसटीएम बी-232 एल्युमिनियम कंडक्टर, कंसेंट्रिक लेट स्ट्रेंडेड, कोटेड स्टील रीइन्फोर्स्ड (एसीएसआर)
एएसटीएम बी -341 एल्यूमीनियम कंडक्टर के लिए एल्यूमीनियम लेपित स्टील कोर तार, स्टील प्रबलित (एसीएसआर / एजेड)
एएसटीएम बी-498 एल्यूमीनियम कंडक्टर के लिए जस्ता लेपित स्टील कोर तार, स्टील प्रबलित (एसीएसआर)
कनाडाई मानक में एसीएसआर कंडक्टर
| संकेत नाम |
कुल क्षेत्रफल |
स्ट्रैंडिंग और व्यास |
अनुमानित समग्र व्यास |
रैखिक द्रव्यमान |
रेटेड तन्यता ताकत |
20 ℃ Ω/km . पर अधिकतम डीसी प्रतिरोध |
कटेंट रेटिंग |
| |
अल्युमीनियम |
इस्पात |
कुल |
अल्युमीनियम |
इस्पात |
अल्युमीनियम |
इस्पात |
कुल। |
|
| |
मिमी 2 |
मिमी 2 |
मिमी 2 |
मिमी |
मिमी |
मिमी |
किग्रा/किमी |
किग्रा/किमी |
किग्रा/किमी |
दान |
|
ए |
| रेन |
8.34 |
1.39 |
9.73 |
6/1.33 |
1/1.33 |
3.99 |
22.9 |
10.8 |
33.7 |
308 |
3.43035 |
63 |
| गाने वाला |
10.59 |
1.34 |
11.93 |
6/1.5 |
1/1.50 |
4.5 |
29 |
14 |
43 |
420 |
2.7139 |
67 |
| टर्की |
13.29 |
2.19 |
15.48 |
6/1.68 |
1/1.68 |
5.04 |
37 |
17 |
54 |
524 |
2.1586 |
78 |
| स्वैन |
21.16 |
3.55 |
24.71 |
6/2.12 |
1/2.12 |
6.36 |
58 |
27 |
85 |
832 |
1.3557 |
105 |
| स्वंते |
21.16 |
5.35 |
26.5 |
7/1.96 |
1/2.61 |
6.53 |
58 |
42 |
100 |
1053 |
1.3557 |
104 |
| निगलना |
26.69 |
4.45 |
31.14 |
6/2.38 |
1/2.38 |
7.14 |
73.3 |
34.6 |
107.9 |
1021 |
1.07124 |
126 |
| गौरैया |
33.61 |
5.61 |
39.22 |
6/2.67 |
1/2.67 |
8.01 |
92 |
44 |
136 |
1270 |
0.8535 |
139 |
| अलग करना |
33.61 |
8.52 |
42.13 |
7/2.47 |
1/3.30 |
8.24 |
92 |
67 |
159 |
1611 |
0.8535 |
138 |
| रोबिन |
42.39 |
7.1 |
49.49 |
6/3.00 |
1/3.00 |
9 |
116 |
55 |
171 |
1585 |
0.6767 |
160 |
| काला कौआ |
53.48 |
8.9 |
62.38 |
6/3.37 |
1/3.37 |
10.11 |
147 |
69 |
216 |
1932 |
0.5364 |
183 |
| बटेर |
67.42 |
11.23 |
78.65 |
6/3.78 |
1/3.78 |
11.34 |
185 |
88 |
273 |
2362 |
0.4255 |
210 |
| कबूतर |
85.03 |
14.19 |
99.22 |
6/4.25 |
1/4.25 |
12.75 |
233 |
110 |
343 |
2941 |
0.3373 |
241 |
| पेंगुइन |
107.23 |
17.87 |
125.1 |
6/4.77 |
1/4.77 |
14.31 |
294 |
139 |
433 |
3706 |
0.2675 |
276 |
| वैक्सविंग |
135.16 |
7.48 |
142.64 |
18/3.09 |
1/3.09 |
15.45 |
373 |
58 |
431 |
3027 |
0.2133 |
319 |
| तीतर |
135.16 |
22 |
157.16 |
26/2.57 |
7/2.00 |
16.28 |
374 |
172 |
546 |
5029 |
0.2143 |
323 |
| शुतुरमुर्ग |
152 |
24.71 |
176.71 |
26/2.73 |
7/2.12 |
17.28 |
421 |
193 |
614 |
5652 |
0.1906 |
346 |
| एक प्रकार का बाज़ |
170.45 |
9.48 |
179.93 |
18/3.47 |
1/3.47 |
17.35 |
470 |
74 |
544 |
3823 |
0.1691 |
364 |
| एक प्रकार की पक्षी |
170.45 |
27.81 |
198.26 |
26/2.89 |
7/2.25 |
18.31 |
472 |
217 |
689 |
6271 |
0.1699 |
371 |
| ओरियल |
170.45 |
39.81 |
210.26 |
30/2.69 |
7/2.69 |
18.83 |
473 |
311 |
784 |
7745 |
0.1704 |
372 |
| चिकैडी |
201.42 |
11. 16 |
212.58 |
18/3.77 |
1/3.77 |
18.85 |
555 |
87 |
642 |
4399 |
0.1431 |
403 |
| ब्रांटे |
201.42 |
26.13 |
227.55 |
24/3.27 |
7/2.18 |
19.61 |
558 |
204 |
762 |
6469 |
0.1438 |
405 |
| एक प्रकार की पक्षी |
201.42 |
32.77 |
234.19 |
26/3.14 |
7/2.44 |
19.88 |
558 |
256 |
814 |
7211 |
0.1438 |
403 |
| लवा |
201.42 |
46.97 |
248.39 |
30/2.92 |
7/2.92 |
20.44 |
560 |
367 |
927 |
8869 |
0.1442 |
410 |
| हवासील |
241.68 |
13.42 |
255.1 |
18/4.12 |
1/4.14 |
20.7 |
666 |
105 |
771 |
5216 |
0.1193 |
449 |
| झिलमिलाहट |
241.68 |
31.29 |
272.97 |
24/3.58 |
7/2.39 |
21.49 |
670 |
245 |
915 |
7666 |
0.1199 |
454 |
| बाज़ |
241.68 |
39.42 |
281.1 |
26/3.44 |
7/2.67 |
21.79 |
670 |
308 |
978 |
8665 |
0.1199 |
455 |
| मुर्गी |
241.68 |
56.39 |
298.07 |
30/3.20 |
7/3.20 |
22.4 |
671 |
441 |
1112 |
10534 |
0.1201 |
457 |
| ओस्प्रे |
282 |
15.68 |
297.68 |
18/4.47 |
1/4.47 |
22.35 |
777 |
122 |
899 |
6088 |
0.1022 |
492 |
| तोता |
282 |
36.58 |
318.58 |
24/3.87 |
7/2.58 |
23.22 |
781 |
286 |
1067 |
8822 |
0.1027 |
492 |
| डव |
282 |
45.94 |
327.94 |
26/3.72 |
7/2.89 |
23.55 |
781 |
359 |
1140 |
10103 |
0.1027 |
499 |
| गरुड़ |
282 |
65.81 |
347.81 |
30/3.46 |
7/3.46 |
24.21 |
783 |
515 |
1298 |
13392 |
0.103 |
500 |
| मोर |
306.58 |
39.74 |
346.32 |
24/4.03 |
7/2.69 |
24.2 |
849 |
311 |
1160 |
9588 |
0.0945 |
522 |
| गोल - मटोल |
306.58 |
49.94 |
356.52 |
26/3.87 |
7/3.01 |
24.51 |
850 |
390 |
1240 |
10841 |
0.0945 |
523 |
| लकड़ी बतख |
306.58 |
71.55 |
378.13 |
30/3.16 |
7/3.61 |
25.25 |
851 |
560 |
1411 |
12884 |
0.0947 |
523 |
| टील |
306.58 |
69.87 |
376.45 |
30/3.61 |
19/2.16 |
25.24 |
851 |
548 |
1399 |
13359 |
0.0947 |
527 |
| किंगबर्ड |
322.26 |
17.9 |
340.16 |
18/4.78 |
1/4.78 |
23.88 |
889 |
139 |
1028 |
6956 |
0.08945 |
530 |
| कौआ |
322.26 |
41.81 |
364.07 |
24/4.14 |
7/2.76 |
24.84 |
893 |
326 |
1219 |
10083 |
0.08989 |
537 |
| ग्रोसबीक |
322.26 |
52.45 |
374.71 |
26/3.97 |
7/3.09 |
25.15 |
893 |
409 |
1302 |
11180 |
0.08989 |
538 |
| एक प्रकार का पौधा |
322.26 |
75.22 |
394.48 |
30/3.70 |
7/3.70 |
25.88 |
895 |
589 |
1484 |
13544 |
0.09011 |
541 |
| सफ़ेद बगुला |
322.26 |
73.55 |
395.81 |
30/3.70 |
19/2.22 |
25.9 |
894 |
576 |
1470 |
14055 |
0.09011 |
542 |
| तीव्र |
322.26 |
8.96 |
331.22 |
36/3.38 |
1/3.38 |
23.62 |
888 |
70 |
958 |
6052 |
0.08945 |
542 |
| मराल |
337.74 |
43.81 |
381.55 |
24/4.23 |
7/2.82 |
25.4 |
936 |
342 |
1278 |
10566 |
0.08577 |
552 |
| गैनिट |
337.74 |
55.03 |
392.77 |
26/4.07 |
7/3.16 |
25.76 |
936 |
429 |
1365 |
11733 |
0.08577 |
618 |
| पाबाँसा |
362.58 |
46.97 |
409.55 |
24/4.39 |
7/2.92 |
26.31 |
1005 |
367 |
1372 |
11335 |
0.07989 |
577 |
| मैना |
362.58 |
59.03 |
421.61 |
26/4.21 |
7/3.28 |
26.68 |
1005 |
461 |
1466 |
12591 |
0.07989 |
578 |
| लाल पंख |
362.58 |
82.58 |
445.16 |
30/3.92 |
19/2.35 |
27.43 |
1006 |
647 |
1653 |
15394 |
0.08009 |
581 |
| टैन |
402.84 |
27.87 |
430.71 |
45/3.38 |
7/2.25 |
27.03 |
1116 |
217 |
1333 |
9737 |
0.07191 |
610 |
| कंडर |
402.84 |
52.19 |
455.03 |
54/3.08 |
7/3.08 |
27.72 |
1116 |
408 |
1524 |
12445 |
0.07911 |
614 |
| कोयल |
402.84 |
52.19 |
455.03 |
24/4.62 |
7/3.08 |
27.74 |
1116 |
408 |
1522 |
12394 |
0.07191 |
614 |
| मक्खी |
402.84 |
65.51 |
468.45 |
26/4.44 |
7/3.45 |
28.11 |
1116 |
518 |
1628 |
13992 |
0.07191 |
614 |
| कूट |
402.84 |
11.16 |
414 |
36/3.77 |
1/3.77 |
26.41 |
1110 |
88 |
1198 |
7485 |
0.07156 |
614 |
| जंगली बत्तख़ |
402.84 |
91.87 |
484.71 |
30/4.14 |
19/2.48 |
28.96 |
1119 |
719 |
1838 |
17118 |
0.07208 |
618 |
| लाल |
456.06 |
31.54 |
487.6 |
45/3.59 |
7/2.40 |
28.73 |
1263 |
247 |
1510 |
10931 |
0.06351 |
656 |
| पीतचटकी |
456.06 |
59.1 |
515.16 |
54/3.28 |
7/3.28 |
29.52 |
1263 |
461 |
1724 |
14095 |
0.06351 |
660 |
| रेल |
483.42 |
33.42 |
516.84 |
45/3.70 |
7/2.47 |
29.61 |
1339 |
262 |
1601 |
11585 |
0.05992 |
679 |
| केटबार्ड |
483.42 |
13.42 |
496. 84 |
36/4.14 |
1/4.14 |
28.95 |
1333 |
105 |
1438 |
8766 |
0.05962 |
679 |
| कार्डिनल |
483.42 |
62.65 |
546. 07 |
54/3.38 |
7/3.38 |
30.42 |
1339 |
490 |
1829 |
14936 |
0.05992 |
681 |
| ओटलन |
523.68 |
36.19 |
559. 87 |
45/3.85 |
7/2.57 |
30.81 |
1451 |
283 |
1734 |
12310 |
0.05331 |
712 |
| तानेगेर |
523.68 |
14.51 |
538.19 |
36/4.30 |
1/4.30 |
30.12 |
1443 |
113 |
1556 |
9493 |
0.05504 |
710 |
| पनमुर्ग़ी |
523.68 |
67.87 |
591.55 |
54/3.52 |
7/3.52 |
31.68 |
1451 |
530 |
1981 |
16180 |
0.05531 |
715 |
| ब्लू जे |
563.93 |
39.03 |
602.96 |
45/4.00 |
7/2.66 |
31.98 |
1563 |
385 |
1868 |
13263 |
0.05136 |
743 |
| फिंच। |
563.93 |
71.55 |
635.48 |
54/3.65 |
19/2.19 |
32.85 |
1570 |
580 |
2130 |
17441 |
0.05161 |
746 |
| गौरेया |
604.26 |
41.55 |
645.81 |
48/4.14 |
7/2.76 |
33.12 |
1674 |
327 |
2001 |
14179 |
0.04793 |
772 |
| ग्रैकल |
604.26 |
76.58 |
680.84 |
54/3.77 |
19/2.27 |
33.97 |
1682 |
600 |
2282 |
18678 |
0.04817 |
773 |
| बिटर्न |
644.51 |
44.52 |
689.03 |
45/4.27 |
7/2.85 |
34.17 |
1785 |
349 |
2134 |
15148 |
0.04494 |
802 |
| तीतर |
644.51 |
81.63 |
726.19 |
54/3.90 |
19/2.34 |
35.1 |
1795 |
638 |
2433 |
19400 |
0.04516 |
807 |
| चकवा |
644.51 |
17.87 |
662.38 |
36/4.78 |
1/4.78 |
33.42 |
1777 |
140 |
1917 |
11585 |
0.04472 |
810 |
| रंगरेज़ |
684.84 |
47.1 |
731.94 |
45/4.40 |
7/2.92 |
35.16 |
1898 |
368 |
2266 |
16070 |
0.0423 |
831 |
| मार्टिन |
684.84 |
88.71 |
771.55 |
54/4.02 |
19/2.41 |
36.17 |
1906 |
679 |
2585 |
20605 |
0.0425 |
835 |
| बोबोलिंक |
725.1 |
50.32 |
775.42 |
45/4.53 |
7/3.02 |
36.24 |
2009 |
393 |
2402 |
17071 |
0.03994 |
859 |
| प्लोवर |
725.1 |
91.87 |
816.97 |
54/4.14 |
19/2.48 |
37.24 |
2019 |
719 |
2738 |
21824 |
0.04013 |
862 |
| नाटहेच |
765.35 |
52.9 |
818.25 |
45/4.65 |
7/3.10 |
37.2 |
2120 |
414 |
2534 |
17789 |
0.03784 |
886 |
| तोता |
765.35 |
96.84 |
862.19 |
54/4.25 |
19/2.55 |
38.25 |
2131 |
759 |
2890 |
23020 |
0.03802 |
890 |
| एक प्रकार की पक्षी |
805.68 |
55.48 |
861.16 |
45/4.77 |
7/3.18 |
38.16 |
2232 |
435 |
2667 |
18702 |
0.03595 |
911 |
| फाल्कन |
805.68 |
102.1 |
907.81 |
54/4.36 |
19/2.62 |
39.26 |
2243 |
799 |
3042 |
24255 |
0.03613 |
917 |
| चुकारो |
902.7 |
73.51 |
902.72 |
84/3.70 |
19/2.22 |
40.7 |
2511 |
575 |
3086 |
22685 |
0.03245 |
975 |
| ब्लूबर्ड |
1092 |
88.8 |
1092.28 |
84/4.07 |
19/2.44 |
44.76 |
3036 |
697 |
3733 |
26830 |
0.02681 |
1180 |
| कीवी |
1100 |
47.5 |
1099.2 |
72/4.41 |
7/2.94 |
44.07 |
3057 |
370 |
3427 |
22160 |
0.02684 |
1180 |
| गाहनेवाला |
1170.8 |
65.15 |
1170.8 |
76/4.43 |
19/2.09 |
45.9 |
3256 |
511 |
3767 |
25300 |
0.02478 |
1200 |
| गुनगुनानेवाला |
40.52 |
14.13 |
54.65 |
8/2.54 |
1/4.24 |
9.32 |
112 |
110 |
222 |
2360 |
0.7115 |
155 |
| तूफ़ानी पितरेल |
51.61 |
30.06 |
81.67 |
12/2.34 |
7/2.34 |
11.71 |
143 |
235 |
378 |
4715 |
0.5613 |
187 |
| मिनोर्का |
56.13 |
32.77 |
88.9 |
12/2.44 |
7/2.44 |
12.22 |
156 |
256 |
412 |
5125 |
0.5161 |
197 |
| लेग्गोर्न |
68.19 |
39.81 |
108 |
12/2.69 |
7/2.69 |
13.46 |
189 |
311 |
500 |
6170 |
0.4248 |
221 |
| गिन्नी |
80.58 |
46.97 |
127.55 |
12/2.92 |
7/2.92 |
14.63 |
223 |
367 |
590 |
7255 |
0.3595 |
244 |
| मूर्ख मनुष्य |
89.48 |
52.19 |
141.67 |
12/3.08 |
7/3.08 |
15.42 |
248 |
409 |
657 |
7850 |
0.3237 |
260 |
| डॉर्किंग |
96.71 |
56.39 |
153.1 |
12/3.20 |
7/3.20 |
16.03 |
268 |
441 |
709 |
8480 |
0.2995 |
272 |
| ब्रह्मा |
102.97 |
91.87 |
194.84 |
16/2.86 |
19/2.48 |
18.14 |
285 |
722 |
1007 |
12880 |
0.2813 |
288 |
| औकी |
102.84 |
92.32 |
195.2 |
8/4.05 |
7/2.25 |
14.83 |
282.7 |
217.3 |
500 |
8740 |
0.2789 |
276 |
| कोचीन |
107.1 |
62.45 |
169.55 |
12/3.37 |
7/3.37 |
16.84 |
297 |
488 |
765 |
9390 |
0.2705 |
287 |
