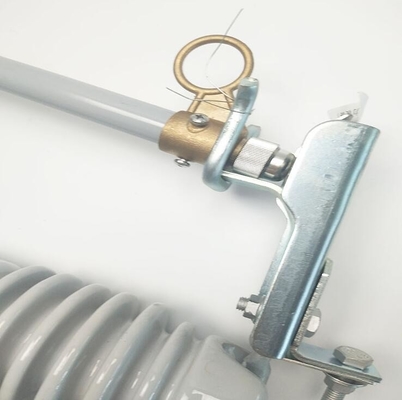

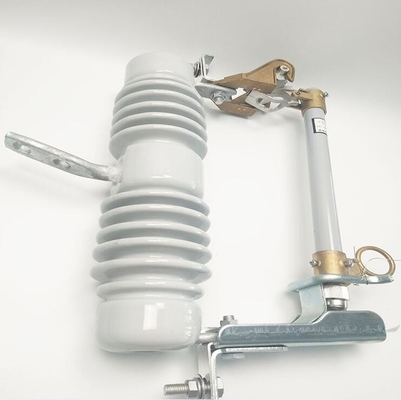

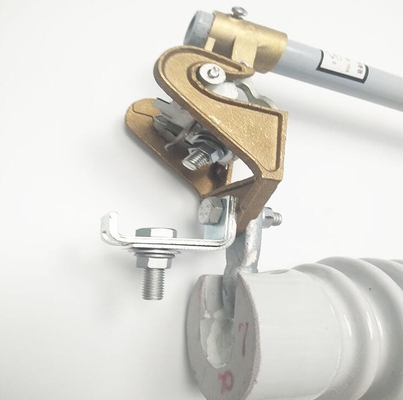

चीन आपूर्तिकर्ता (H) RW12 12KV कटआउट फ्यूज स्विच सिलिकॉन फ्यूज
ड्रॉप-आउट फ्यूज कटआउट और लोड स्विचिंग फ्यूज कटआउट बाहरी उच्च वोल्टेज सुरक्षा उपकरण हैं। वे वितरण ट्रांसफार्मर या वितरण लाइनों के आने वाले फीडर से जुड़े होते हैं।इनका मुख्य रूप से शॉर्ट सर्किट और ओवरलोड और स्विचिंग करंट से ट्रांसफार्मर या लाइनों की सुरक्षा के लिए उपयोग किया जाता है.
ड्रॉप-आउट फ्यूज यूनिट आइसोलेटर सपोर्ट्स और फ्यूज ट्यूब से बनी होती है, आइसोलेटर सपोर्ट के दो तरफ स्टेटिक कॉन्टैक्ट्स फिक्स्ड होते हैं और फ्यूज ट्यूब के दो छोरों पर चलती कॉन्टैक्ट्स स्थापित होती हैं।फ्यूज ट्यूब के अंदर की ओर बुझाने की ट्यूब है, बाहरी भाग फेनोलिक यौगिक कागज ट्यूब या एपॉक्सी ग्लास से बना है।लोड स्विचिंग कटआउट फ्यूज स्ट्रेच सहायक संपर्कों और लोडिंग वर्तमान को चालू/बंद करने के लिए आर्क-बंद करने वाले बहिष्करण प्रदान करता है.
सामान्य संचालन में फ्यूज लिंक को बंद स्थिति बनाने के लिए तंग किया जाता है। दोष वर्तमान स्थिति में, फ्यूज लिंक पिघल जाता है और एक विद्युत आर्क बनता है।आर्क बुझाने की नली गर्म हो जाती है और गैस का विस्फोट होता है. यह ट्यूब के अंदर उच्च दबाव का कारण बनता है और ट्यूब को संपर्क से अलग करने का कारण बनता है। संपर्क की ताकत फ्यूज तत्वों के पिघलने के बाद ढीली हो जाती है,
कटआउट अब खुली स्थिति में है, ऑपरेटर को वर्तमान को चालू करने की आवश्यकता है। फिर एक अछूता ऑपरेटिंग बार के साथ, चलती संपर्क खींच सकता है।मुख्य संपर्क और सहायक संपर्क जुड़ा हुआ है.
| मिश्रित ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | नामित वोल्टेज (KV) |
नामित धारा (A) |
ब्रेक करंट (A) |
बिजली आवेग वोल्टेज (BIL) (KV) |
शक्ति आवृत्ति विहिस्टेंड वोल्टेज |
घबराहट दूरी |
वजन (किलो) |
आयाम (cm) |
| STC1-12/100 | 11-15 | 100 | 8000 | 110 | 42 | 370 | 4.5 | 41×35×12 |
| STC1-12/200 | 11-15 | 200 | 10000 | 110 | 42 | 370 | 5 | 41×35×12 |
| STC2-12/100 | 11-15 | 100 | 10000 | 110 | 55 | 530 | 5 | 51*38*11 |
| STC2-12/200 | 11-15 | 200 | 12000 | 110 | 55 | 530 | 5.3 | 51*38*11 |
| STC3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 720 | 5.3 | 53×35×11 |
| STP3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 720 | 5.6 | 53×35×11 |
| STC4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 970 | 6.8 | 87×45×14 |
| STC4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 970 | 7.3 | 87×45×14 |
| पोर्सिलेन ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | नामित वोल्टेज (KV) |
नामित धारा (A) |
ब्रेक करंट (A) |
बिजली की गति वोल्टेज ((BIL) |
शक्ति आवृत्ति विहिस्टेंड वोल्टेज |
घबराहट दूरी |
वजन (किलो) |
आयाम (cm) |
| STP3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11 | 51×38×16 |
| STP3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| STP3-24/100F | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| STP3-24/200F | 24-27 | 200 | 12000 | 150 | 65 | 540 | 12 | 51×38×16 |
| STP4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| STP4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| STP4-33/100F | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| STP4-33/200F | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
