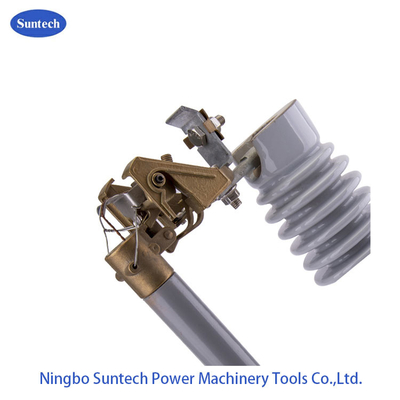

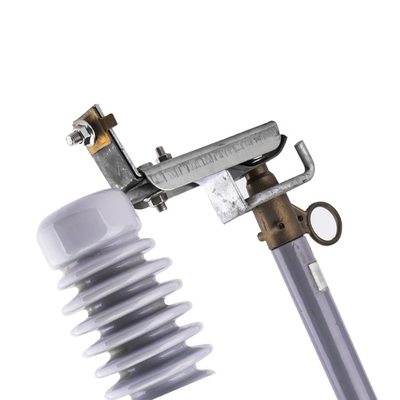

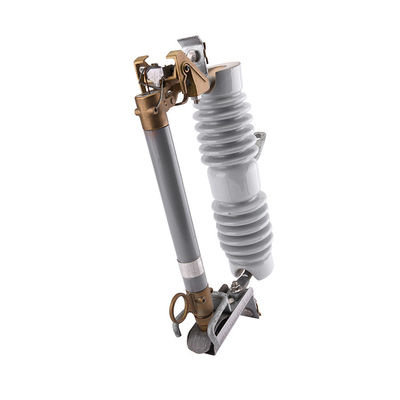

इलेक्ट्रिक थर्मल 15kv 25 Kv 27kv उच्च वोल्टेज ड्रॉप आउट फ्यूज कटआउट
विद्युत वितरण में, एक फ्यूज कटआउट या कटआउट फ्यूज हैएक फ्यूज और एक स्विच का संयोजन, जिसका उपयोग वितरण ट्रांसफार्मरों को वर्तमान के अधिभार और अधिभार से बचाने के लिए प्राथमिक ऊपरी फीडर लाइनों और नल में किया जाता है.
फ्यूज कटआउट इस सिद्धांत का उपयोग करके निर्मित एक विद्युत धारा रक्षक है। यह व्यापक रूप से उच्च और निम्न वोल्टेज वितरण प्रणालियों और नियंत्रण प्रणालियों के साथ-साथ विद्युत उपकरणों में उपयोग किया जाता है,शॉर्ट सर्किट और ओवर करंट प्रोटेक्टर के रूप में, सबसे व्यापक रूप से उपयोग किए जाने वाले सुरक्षा उपकरणों में से एक है।
फ्यूज कटआउट को सेवा वोल्टेज के अनुसार उच्च वोल्टेज फ्यूज कटआउट और निम्न वोल्टेज फ्यूज कटआउट में विभाजित किया जा सकता है।यह ट्रांसफार्मर और सामान्य विद्युत उपकरणों की सुरक्षा के लिए ड्रॉपआउट फ्यूज में विभाजित किया जा सकता है, वोल्टेज ट्रांसफार्मर की सुरक्षा के लिए, पावर कैपेसिटर की सुरक्षा के लिए, fसेमीकंडक्टर घटकों की सुरक्षा के लिए,मोटरों की सुरक्षा के लिए ड्रॉपआउट फ्यूज और घरेलू उपकरणों की सुरक्षा के लिए ड्रॉपआउट फ्यूज, आदि संरचना के अनुसार खुले प्रकार, अर्ध-बंद प्रकार, पाइप प्रकार और जेट प्रकार फ्यूज कटआउट में विभाजित किया जा सकता है
फ्यूज कटआउट वितरण ट्रांसफार्मर या वितरण लाइनों के आने वाले फीडर से जुड़े होते हैं।ये मुख्य रूप से शॉर्ट सर्किट और अधिभार और स्विचिंग धाराओं से ट्रांसफार्मर या लाइनों की सुरक्षा के लिए उपयोग किए जाते हैंड्रॉप आउट फ्यूज यूनिट इन्सुलेटर सपोर्ट्स और फ्यूज ट्यूब से बनी होती है, इनसुलेटर सपोर्ट के दो तरफ स्टेटिक संपर्क तय होते हैं और फ्यूज ट्यूब के दो छोरों पर चलती संपर्क स्थापित होती है।फ्यूज ट्यूब के अंदर की ओर बुझाने की ट्यूब है, बाहरी भाग फेनोलिक यौगिक पेपर ट्यूब या एपॉक्सी ग्लास से बना है।
| मिश्रित ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | नामित वोल्टेज (KV) |
नामित धारा (A) |
ब्रेक करंट (A) |
बिजली आवेग वोल्टेज (BIL) (KV) |
शक्ति आवृत्ति विहिस्टेंड वोल्टेज |
घबराहट दूरी |
वजन (किलो) |
आयाम (cm) |
| STC1-12/100 | 11-15 | 100 | 8000 | 110 | 42 | 370 | 4.5 | 41×35×12 |
| STC1-12/200 | 11-15 | 200 | 10000 | 110 | 42 | 370 | 5 | 41×35×12 |
| STC2-12/100 | 11-15 | 100 | 10000 | 110 | 55 | 530 | 5 | 51*38*11 |
| STC2-12/200 | 11-15 | 200 | 12000 | 110 | 55 | 530 | 5.3 | 51*38*11 |
| STC3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 720 | 5.3 | 53×35×11 |
| STP3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 720 | 5.6 | 53×35×11 |
| STC4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 970 | 6.8 | 87×45×14 |
| STC4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 970 | 7.3 | 87×45×14 |
| पोर्सिलेन ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | नामित वोल्टेज (KV) |
नामित धारा (A) |
ब्रेक करंट (A) |
बिजली की गति वोल्टेज ((BIL) |
शक्ति आवृत्ति विहिस्टेंड वोल्टेज |
घबराहट दूरी |
वजन (किलो) |
आयाम (cm) |
| STP3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11 | 51×38×16 |
| STP3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| STP3-24/100F | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| STP3-24/200F | 24-27 | 200 | 12000 | 150 | 65 | 540 | 12 | 51×38×16 |
| STP4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| STP4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| STP4-33/100F | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| STP4-33/200F | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
