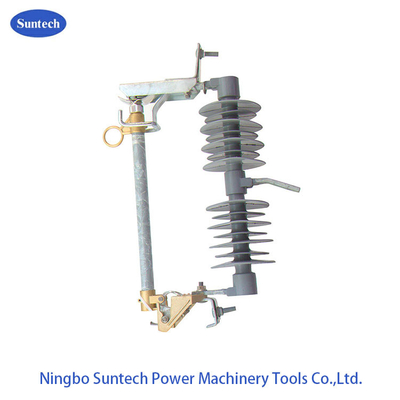

उच्च वोल्टेज आउटडोर 24kv 27kv लोड ब्रेक पॉलिमर ड्रॉप-आउट फ्यूज कट आउट
अवलोकन:
ड्रॉप आउट फ्यूज और लोड-ड्रॉप फ्यूज बाहरी उच्च वोल्टेज सुरक्षा उपकरण हैं।यह वितरण ट्रांसफार्मर के उच्च वोल्टेज पक्ष पर या वितरण लाइन के शाखा लाइन पर स्थापित किया जाता है. ट्रांसफार्मर और लाइन के शॉर्ट सर्किट के रूप में इस्तेमाल किया, अधिभार संरक्षण और विभाजित लोड करंट.
ड्रॉप फ्यूज दो भागों से बना है:

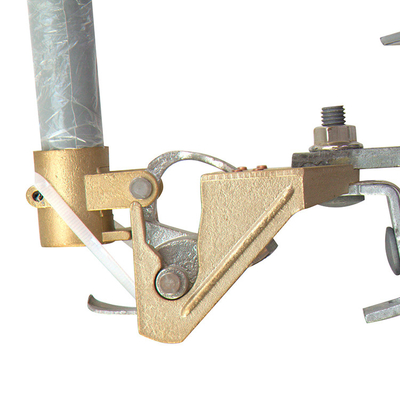

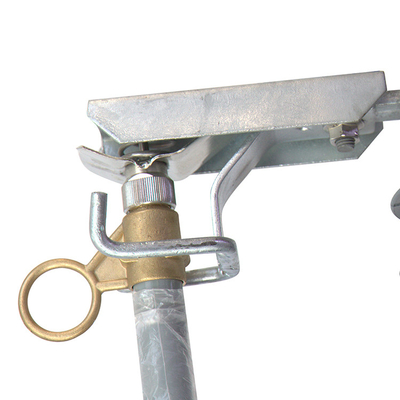

एक इन्सुलेटिंग ब्रैकेट और एक फ्यूज ट्यूब। स्थिर संपर्क इन्सुलेटिंग ब्रैकेट के दो सिरों पर स्थापित है, चल संपर्क फ्यूज ट्यूब के दोनों सिरों पर स्थापित है,और फ्यूज ट्यूब एक आंतरिक आर्क बुझाने ट्यूब और एक बाहरी परत से बना है.
यह एक फेनोलिक पेपर ट्यूब या एक एपॉक्सी ग्लास ट्यूब से बना है। लोड ड्रॉप फ्यूज लोड करंट को विभाजित करने और संयोजित करने के लिए लोड ड्रॉप फ्यूज को लोचदार सहायक संपर्क और आर्क बुझाने वाले कवर को बढ़ाता है।
लाभः
1. छोटे आकार,हल्के वजन,अड़चन प्रतिरोध,परिवहन के दौरान कोई टक्कर क्षति नहीं,लचीली स्थापना,स्विच केबिन में उपयोग के लिए उपयुक्त।
23. विशेष संरचना, समग्र संपीड़न मोल्डिंग, कोई वायु अंतर नहीं, अच्छा सील प्रदर्शन, नमी-सबूत और विस्फोट-सबूतस्थिर प्रदर्शन और संचालन रखरखाव को कम4. जिंक ऑक्साइड वैरिस्टोर का अनूठा सूत्र, छोटा रिसाव वर्तमान, धीमी उम्र बढ़ने, लंबी सेवा जीवन।
5डीसी संदर्भ वोल्टेज के साथ, आयताकार प्रवाह क्षमता और उच्च धारा और बड़ी धारा का सामना करने की क्षमता मानक आवश्यकता से अधिक है।
| पोर्सिलेन ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | नामित वोल्टेज (KV) |
नामित धारा (A) |
ब्रेक करंट (A) |
बिजली की गति वोल्टेज ((BIL) |
शक्ति आवृत्ति विहिस्टेंड वोल्टेज |
घबराहट दूरी |
वजन (किलो) |
आयाम (cm) |
| STP3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11 | 51×38×16 |
| STP3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| STP3-24/100F | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| STP3-24/200F | 24-27 | 200 | 12000 | 150 | 65 | 540 | 12 | 51×38×16 |
| STP4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| STP4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| STP4-33/100F | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| STP4-33/200F | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| मिश्रित ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | नामित वोल्टेज (KV) |
नामित धारा (A) |
ब्रेक करंट (A) |
बिजली आवेग वोल्टेज (BIL) (KV) |
शक्ति आवृत्ति विहिस्टेंड वोल्टेज |
घबराहट दूरी |
वजन (किलो) |
आयाम (cm) |
| STC1-12/100 | 11-15 | 100 | 8000 | 110 | 42 | 370 | 4.5 | 41×35×12 |
| STC1-12/200 | 11-15 | 200 | 10000 | 110 | 42 | 370 | 5 | 41×35×12 |
| STC2-12/100 | 11-15 | 100 | 10000 | 110 | 55 | 530 | 5 | 51*38*11 |
| STC2-12/200 | 11-15 | 200 | 12000 | 110 | 55 | 530 | 5.3 | 51*38*11 |
| STC3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 720 | 5.3 | 53×35×11 |
| STP3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 720 | 5.6 | 53×35×11 |
| STC4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 970 | 6.8 | 87×45×14 |
| STC4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 970 | 7.3 | 87×45×14 |
