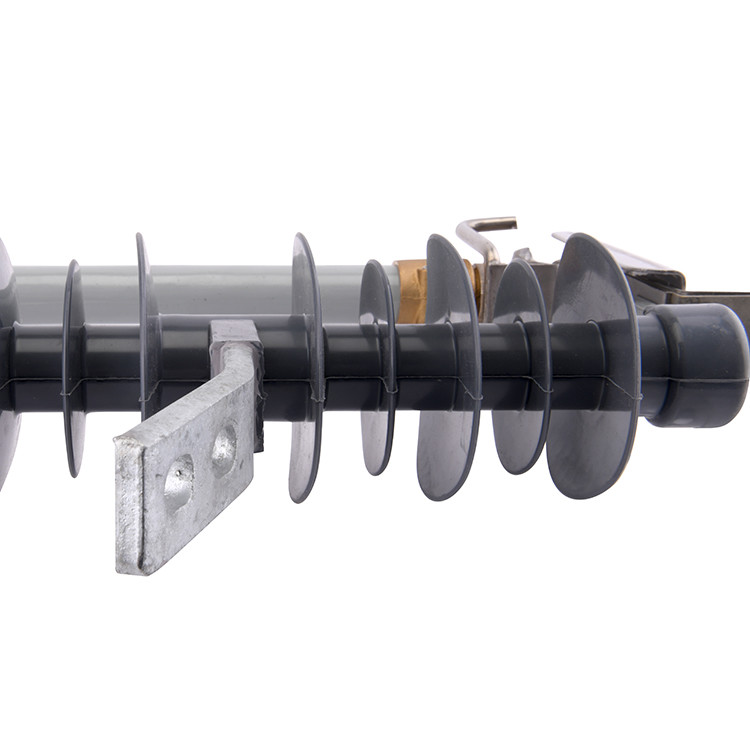

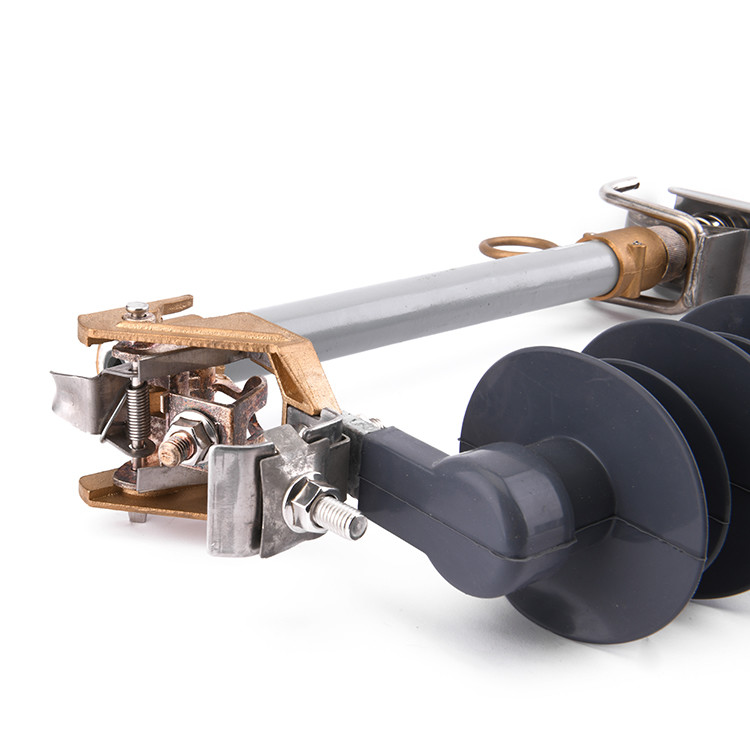

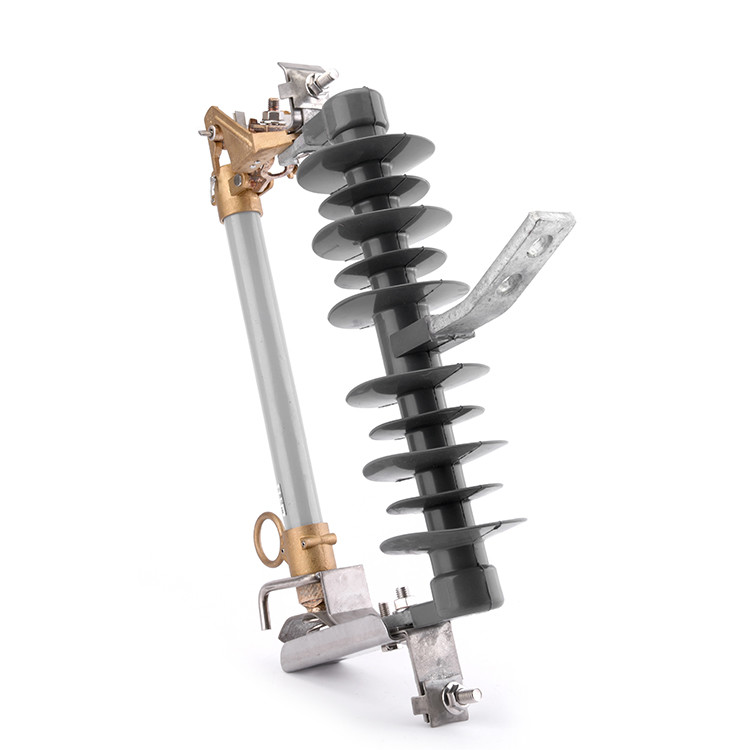

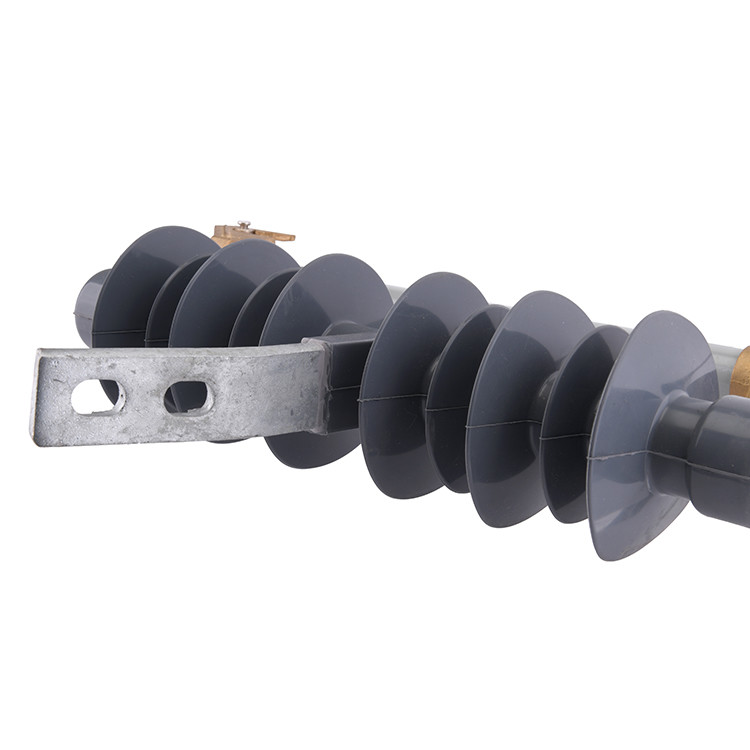

वोल्टेज आउटडोरउच्च गुणवत्ता 12kv पॉलिमर निष्कासन फ्यूज कटआउट
अवलोकन:
ड्रॉप आउट फ़्यूज़ और लोड-ड्रॉप फ़्यूज़ बाहरी उच्च वोल्टेज सुरक्षा उपकरण हैं।इसे डिस्ट्रीब्यूशन ट्रांसफॉर्मर के हाई वोल्टेज साइड पर या डिस्ट्रीब्यूशन लाइन की ब्रांच लाइन पर इंस्टॉल किया जाता है।ट्रांसफार्मर और लाइन के शॉर्ट सर्किट, अधिभार संरक्षण और स्प्लिट लोड करंट के रूप में उपयोग किया जाता है।
फ़ायदा:
1. छोटे आकार, हल्के वजन, प्रभाव का प्रतिरोध, परिवहन के दौरान कोई टक्कर क्षति नहीं, लचीली स्थापना, स्विच केबिन में उपयोग के लिए उपयुक्त।
2. विशेष संरचना, समग्र संपीड़न मोल्डिंग, कोई हवा का अंतर नहीं, अच्छा सीलिंग प्रदर्शन, नमी-सबूत और विस्फोट-सबूत 3. बड़ी क्रीपेज दूरी, अच्छा हाइड्रोफोबिसिटी, मजबूत दाग प्रतिरोध, स्थिर प्रदर्शन और ऑपरेशन रखरखाव को कम करना।4. जिंक ऑक्साइड varistor, छोटे रिसाव वर्तमान, धीमी उम्र बढ़ने, लंबी सेवा जीवन का अनूठा सूत्र।
5. डीसी संदर्भ वोल्टेज के साथ, आयताकार प्रवाह क्षमता और उच्च वर्तमान और बड़ी वर्तमान क्षमता मानक आवश्यकता से अधिक है।
| चीनी मिट्टी के बरतन ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | रेटेड वोल्टेज (के। वी) |
मूल्यांकन वर्तमान (ए) |
ब्रेकिंग करंट (ए) |
बिजली आवेग वोल्टेज (बीआईएल) |
ऊर्जा आवृत्ती वोल्टेज को झेलना |
क्रीपेज दूरी |
वज़न (किलोग्राम) |
आयाम (से। मी) |
| एसटीपी3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 540 | 1 1 | 51×38×16 |
| एसटीपी3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| एसटीपी3-24/100F | 24-27 | 100 | 10000 | 150 | 65 | 540 | 11.5 | 51×38×16 |
| एसटीपी3-24/200F | 24-27 | 200 | 12000 | 150 | 65 | 540 | 12 | 51×38×16 |
| एसटीपी4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| एसटीपी4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| एसटीपी4-33/100एफ | 33-36 | 100 | 10000 | 170 | 72 | 680 | 12 | 60×41×14 |
| एसटीपी4-33/200F | 33-36 | 200 | 12000 | 170 | 72 | 680 | 12.5 | 60×41×14 |
| समग्र ड्रॉप आउट फ्यूज उत्पाद पैरामीटर | ||||||||
| प्रकार | रेटेड वोल्टेज (के। वी) |
मूल्यांकन वर्तमान (ए) |
ब्रेकिंग करंट (ए) |
बिजली आवेग वोल्टेज (बीआईएल) (केवी) |
ऊर्जा आवृत्ती वोल्टेज को झेलना |
क्रीपेज दूरी |
वज़न (किलोग्राम) |
आयाम (से। मी) |
| एसटीसी1-12/100 | 11-15 | 100 | 8000 | 110 | 42 | 370 | 4.5 | 41×35×12 |
| एसटीसी1-12/200 | 11-15 | 200 | 10000 | 110 | 42 | 370 | 5 | 41×35×12 |
| एसटीसी2-12/100 | 11-15 | 100 | 10000 | 110 | 55 | 530 | 5 | 51*38*11 |
| एसटीसी2-12/200 | 11-15 | 200 | 12000 | 110 | 55 | 530 | 5.3 | 51*38*11 |
| एसटीसी3-24/100 | 24-27 | 100 | 10000 | 150 | 65 | 720 | 5.3 | 53×35×11 |
| एसटीपी3-24/200 | 24-27 | 200 | 12000 | 150 | 65 | 720 | 5.6 | 53×35×11 |
| एसटीसी4-33/100 | 33-36 | 100 | 10000 | 170 | 72 | 970 | 6.8 | 87×45×14 |
| एसटीसी4-33/200 | 33-36 | 200 | 12000 | 170 | 72 | 970 | 7.3 | 87×45×14 |
