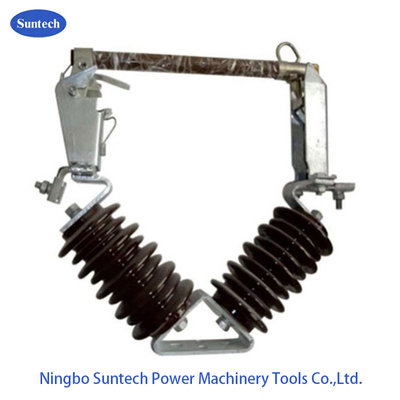

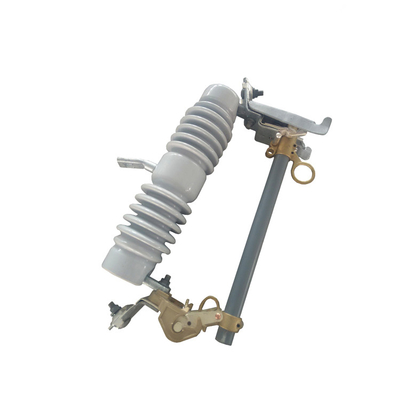

आउटडोर उच्च वोल्टेज निष्कासन ड्रॉपआउट 22kv T बार प्रकार फ्यूज कट आउट
सनटेक पावर ग्रुपचीन में सबसे बड़ी खरीद, इंजीनियरिंग और अनुबंध समूह कंपनियों में से एक है। हमारी समूह शाखा कंपनी और कारखाना पहले से ही 26 से अधिक वर्षों से बिजली के क्षेत्र में लगे हुए हैं।
एससंरचना उद्योग विशेष रूप से इस्पात टावरों और संबंधित उत्पादों में विद्युत टावरों और सबस्टेशन संरचनाओं, दूरसंचार टावरों और दूरसंचार स्थलों के संबंधित उत्पादों को शामिल किया गया है,स्ट्रीट लाइट के खंभे आदि.
ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स और उपकरण, भूमिगत केबल खींचने के उपकरण में स्ट्रिंगिंग ब्लॉक, लिफ्टिंग टैकल्स, केबल रोलर्स, कंडक्टर ग्रिपर, गैसोलीन संचालित विंच शामिल हैं।हाइड्रोलिक पुलर टेन्सरजिन पोल्स, इंस्पेक्शन ट्रॉली और अन्य रेटेडमशीनें।
शक्तिfइटिंग्स,tरिफंडiनिस्पंदनऔर wइरेस औरcसक्षमइसमें निलंबन इन्सुलेटर,ग्लास इन्सुलेटर,पोर्सिलेन इन्सुलेटर,अल्मुनियम कंडक्टर स्टील प्रबलित,सभी एल्यूमीनियम मिश्र धातु कंडक्टर,अल्मुनियम लेपित स्टील स्ट्रैंड,एयरलिंटेड केबल,पावर केबल,पकड़ने वाला क्लैंप,पुली,आर्क प्लेट,कनेक्टर पाइप और नामित फिटिंग के साथ खींचने वाला क्लैंप।
अवलोकन:
ड्रॉप आउट फ्यूज और लोड-ड्रॉप फ्यूज बाहरी उच्च वोल्टेज सुरक्षा उपकरण हैं।यह वितरण ट्रांसफार्मर के उच्च वोल्टेज पक्ष पर या वितरण लाइन के शाखा लाइन पर स्थापित किया जाता है. ट्रांसफार्मर और लाइन के शॉर्ट सर्किट के रूप में इस्तेमाल किया, अधिभार संरक्षण और विभाजित लोड करंट.
ड्रॉप फ्यूज दो भागों से बना है:
एक इन्सुलेटिंग ब्रैकेट और एक फ्यूज ट्यूब। स्थिर संपर्क इन्सुलेटिंग ब्रैकेट के दो सिरों पर स्थापित है, चल संपर्क फ्यूज ट्यूब के दोनों सिरों पर स्थापित है,और फ्यूज ट्यूब एक आंतरिक आर्क बुझाने ट्यूब और एक बाहरी परत से बना है.
यह एक फेनोलिक पेपर ट्यूब या एक एपॉक्सी ग्लास ट्यूब से बना है। लोड ड्रॉप फ्यूज लोड करंट को विभाजित करने और संयोजित करने के लिए लोड ड्रॉप फ्यूज को लोचदार सहायक संपर्क और आर्क बुझाने वाले कवर को बढ़ाता है।
उत्पाद के उपयोग का वातावरणः
1परिवेश का तापमान +40 सेल्सियस से अधिक नहीं, 40 सेल्सियस से कम नहीं
2. ऊंचाई 3000 मीटर से अधिक नहीं है
3अधिकतम हवा की गति 35 मीटर/सेकंड से अधिक नहीं
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है।
तकनीकी पैरामीटर तालिका
| प्रकार | इकाई | DOPT22360 | डीओपीटी22360 |
| नामित वोल्टेज | केवी | 22 | 22 |
| रेटेड करंट | ए | 100 | 200 |
| नामित शॉर्ट सर्किट ब्रेकिंग करंट | केए | 10 | 12 |
| आवेग प्रतिरोध वोल्टेज (BIL) | केवी | 125 | 125 |
| शक्ति आवृत्ति प्रतिरोध वोल्टेज | केवी | 45 | 45 |
| रेंगने की दूरी | एमएम | 360 | 360 |
| वजन | किलो | 8 | 8.5 |
| लागू मानक | आईईसी | 60282-2 | 60282-2 |
| आयाम | सीएम | 51*32.5*12 | 51*32.5*12 |
| विवरण | फ्यूज कटआउट 10-35 केवी बिजली वितरण लाइन और वितरण ट्रांसफार्मर के लिए विश्वसनीय सुरक्षा प्रदान करने के लिए है, यह भी अधिभार और शॉर्ट सर्किट की रक्षा करता है,नामित भार धारा को चालू/बंद करना. |
| मानक | आईईसी 60282-2 |
| पर्यावरणीय परिस्थितियाँ |
परिवेश का तापमानः -30°C - +40°C°C ऊंचाईः 3000 मीटर आवृत्तिः 50 हर्ट्ज / 60 हर्ट्ज अधिकतम हवा की गतिः 35 मीटर/सेकंड |
