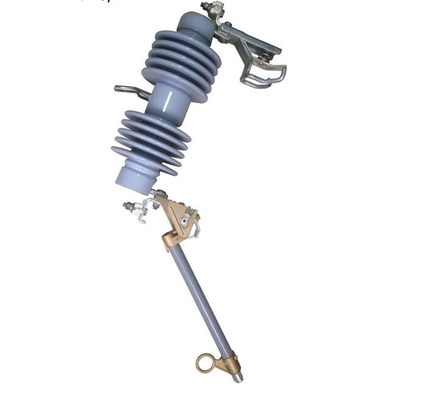

ड्रॉप-आउट आउटडोर उच्च वोल्टेज निष्कासन ड्रॉपआउट फ्यूज कटआउट 100A कट आउट
अवलोकन:
ड्रॉप आउट फ़्यूज़ और लोड-ड्रॉप फ़्यूज़ बाहरी उच्च वोल्टेज सुरक्षा उपकरण हैं।इसे डिस्ट्रीब्यूशन ट्रांसफॉर्मर के हाई वोल्टेज साइड पर या डिस्ट्रीब्यूशन लाइन की ब्रांच लाइन पर इंस्टॉल किया जाता है।ट्रांसफार्मर और लाइन के शॉर्ट सर्किट, अधिभार संरक्षण और स्प्लिट लोड करंट के रूप में उपयोग किया जाता है।
ड्रॉप फ्यूज दो भागों से बना है:
एक इन्सुलेट ब्रैकेट और एक फ्यूज ट्यूब।इंसुलेटिंग ब्रैकेट के दो सिरों पर स्थिर संपर्क स्थापित किया गया है, फ्यूज ट्यूब के दोनों सिरों पर जंगम संपर्क स्थापित किया गया है, और फ्यूज ट्यूब एक आंतरिक चाप बुझाने वाली ट्यूब और एक बाहरी परत से बना है।
इसमें एक फेनोलिक पेपर ट्यूब या एक एपॉक्सी ग्लास ट्यूब होती है।लोड ड्रॉप फ्यूज लोचदार सहायक संपर्क को बढ़ाता है और लोड करंट को विभाजित और संयोजित करने के लिए चाप बुझाने वाले कवर को बढ़ाता है।
उत्पाद उपयोग पर्यावरण:
1. परिवेश का तापमान +40 सी से अधिक नहीं है, -40 सी . से कम नहीं है
2. ऊंचाई 3000m . से अधिक नहीं है
3. अधिकतम हवा की गति 35m/s . से अधिक नहीं है
4. भूकंप की तीव्रता 8 डिग्री से अधिक न हो
| प्रकार | इकाई | एसटीसीओ-24/100 | एसटीसीओ-24/200 |
| रेटेड वोल्टेज | के। वी | 24 | 54 |
| मूल्यांकन वर्तमान | ए | 100 | 200 |
| ब्रेकिंग करंट | केए | 8 | 10 |
| आवेग वोल्टेज (बीआईएल) | के। वी | 150 | 150 |
| पावर फ्रीक्वेंसी वोल्टेज का सामना करती है | के। वी | 65 | 65 |
| क्रीपेज दूरी | मिमी | 480 | 480 |
| वज़न | किग्रा | 11.5 | 12 |
| आयाम | से। मी | 51.5x35x17.5 | 51.5x35x17.5 |
