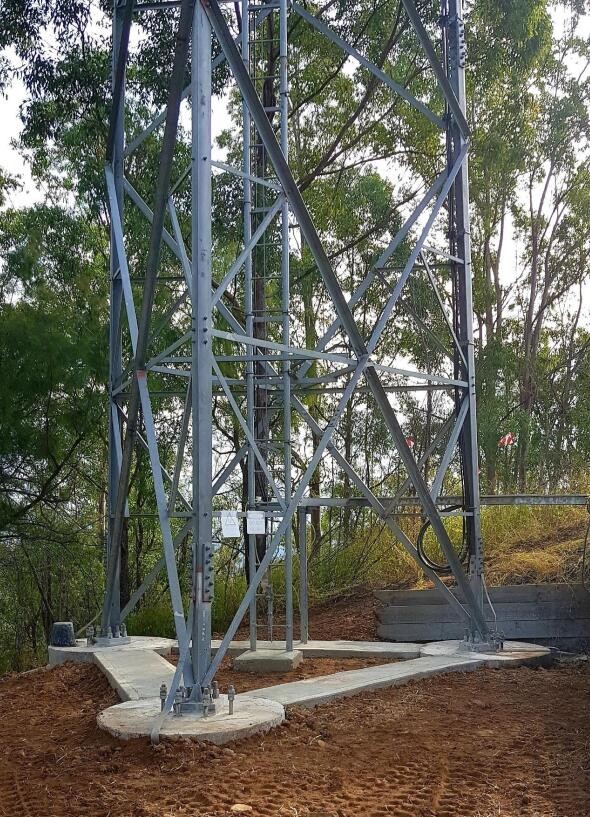

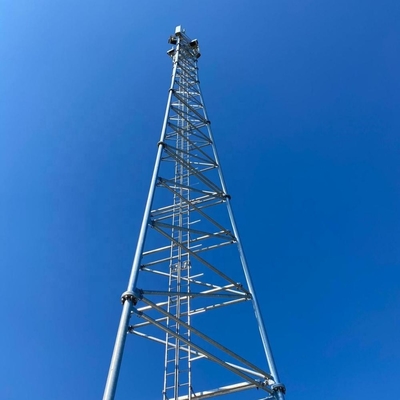

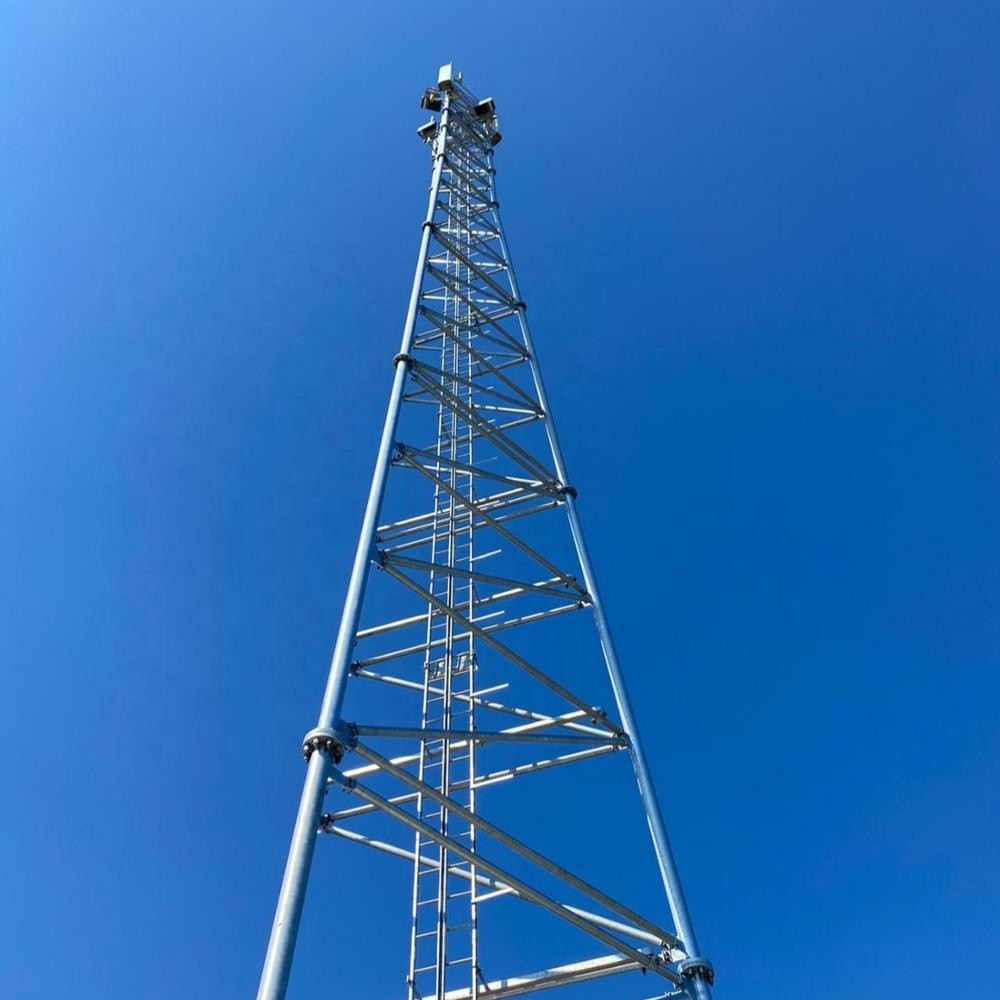

सेल्फ-सप्लाई स्टील लैटिस 3 या 4 लेग्ड ट्यूबलर टेलीकॉम मोबाइल एंटीना टॉवर
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले से ही 26 से अधिक वर्षों से बिजली के क्षेत्र में लगी हुई है।
दूरसंचार संरचना निर्माण गाइड
यदि आपके पास टॉवर संरचना निर्माण पर कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें, हम आपको मार्गदर्शन कर सकते हैं कि टॉवर संरचना को चरण दर चरण कैसे खड़ा किया जाए, हम टॉवर संरचना निर्माण विधानसभा ड्राइंग और असेंबली निर्देश भी बना सकते हैं। इसलिए यह आपकी मदद करेगा टावर पर बाहर संरचना निर्माण आसानी से
स्टील ट्यूबलर टॉवर हमारे कारखाने का एक पारंपरिक बेहतर उत्पाद है।विशेष रूप से स्व-विकसित बहु-स्टेशन निकला हुआ किनारा प्रसंस्करण प्रणाली ने प्रत्येक कार्य टुकड़े के लिए ज्यामितीय सहिष्णुता की सटीकता में काफी सुधार किया है।इस तरह की प्रक्रिया के लिए धन्यवाद, 190 मीटर ऊंचे हुआंगपु बड़े क्रॉसिंग स्टील ट्यूब टॉवर को राष्ट्रीय गुणवत्ता परियोजना के रूप में मूल्यांकित किया गया था।हमारे कारखाने को 2400 टन झुकने वाली मशीनों, लाइन काटने की मशीनों, सिलाई वेल्डिंग मशीनों और सीएनसी प्लाज्मा काटने की मशीनों जैसे उन्नत उपकरणों के साथ आपूर्ति की जाती है।इन उपकरणों के साथ, यह बहुभुज और गोल आकार में समान-व्यास ट्यूब और शंकु के आकार के ट्यूबों का उत्पादन करने में सक्षम है।सीएनसी सिलाई वेल्डिंग मशीन स्टील ट्यूब के लिए सिलाई वेल्डिंग के एक बार मोल्डिंग का एहसास कर सकती है और वेल्डिंग लाइन एकल वेल्डिंग के माध्यम से डबल-साइज मोल्डिंग प्राप्त कर सकती है।हमारे कारखाने को इसकी उत्पादन क्षमता और उत्पाद की गुणवत्ता के लिए अत्यधिक पुष्टि की गई है।
हमारे उत्पाद रेंज:
एसटील संरचना उद्योग विशेष रूप से इस्पात टावर और संबंधित उत्पाद जिनमें बिजली टावर और सबस्टेशन संरचनाएं, दूरसंचार टावर और दूरसंचार साइटों के संबंधित उत्पाद, स्ट्रीट लाइट पोल आदि शामिल हैं।
ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स और उपकरण, अंडरग्राउंड केबल पुलिंग टूल्स इनक्यूड स्ट्रिंगिंग ब्लॉक्स, होस्टिंग टैकल, केबल रोलर्स, कंडक्टर ग्रिपर, गैसोलीन पावर्ड विंच, हाइड्रोलिक पुलर टेंशनर, जिन पोल्स, इंस्पेक्शन ट्रॉली और अन्य रेटेडमशीनें।
शक्तिएफइटिंग्स,टीहस्तांतरणमैंएनसुलेटरऔरनाराज़ औरसीसक्षमनिलंबन इन्सुलेटर, ग्लास इन्सुलेटर, चीनी मिट्टी के बरतन इन्सुलेटर, एल्यूमीनियम कंडक्टर स्टील प्रबलित, सभी एल्यूमीनियम मिश्र धातु कंडक्टर, एल्यूमीनियम पहने हुए स्टील स्ट्रैंड, एरियल बाउंडेड केबल, पावर केबल, होल्डिंग क्लैंप, पुली, आर्क प्लेट्स, कनेक्टर पाइप और रेटेड फिटिंग के साथ क्लैंप खींचना शामिल है।
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | ANSI/TIA222G, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है |
1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। |
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार |
1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 5. गाये हुए मस्ती 6. मोनोपोल टॉवर 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर 9. रूफटॉप टावर्स 10. स्मार्ट डंडे |
| 10 | गारंटी |
1. टॉवर संरचनाएं: 10 वर्ष 2. छलावरण टॉवर ए।छाल: 10 साल बी।शाखाएँ और पत्तियाँ: 3 वर्ष |
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान |
1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
