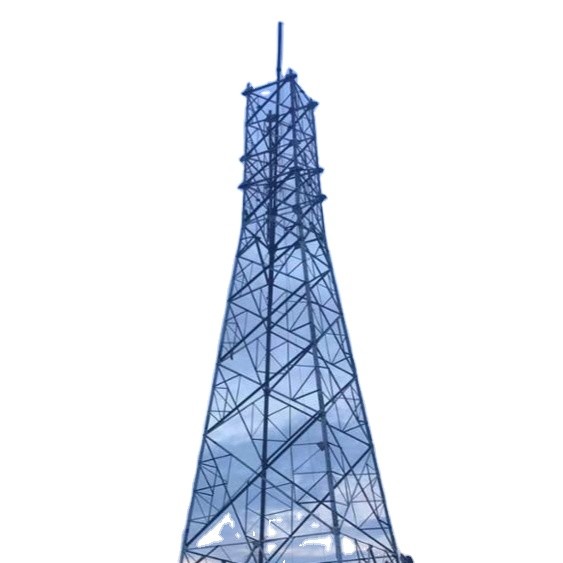

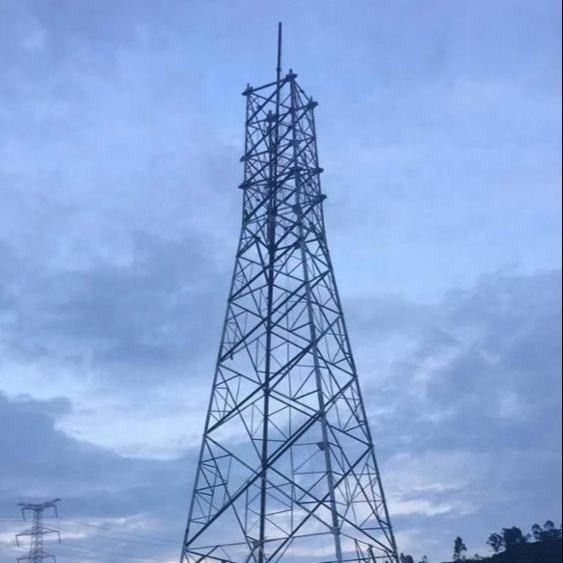

दूरसंचार स्टील ट्यूबलर टॉवर गर्म डुबकी जस्ती और ब्रैकेट, गिर गिरफ्तारी, विमानन प्रकाश, पेंट आदि के साथ
स्टील ट्यूबलर टॉवर हमारे कारखाने का एक पारंपरिक बेहतर उत्पाद है।विशेष रूप से स्व-विकसित बहु-स्टेशन निकला हुआ किनारा प्रसंस्करण प्रणाली ने प्रत्येक कार्य टुकड़े के लिए ज्यामितीय सहिष्णुता की सटीकता में काफी सुधार किया है।इस तरह की प्रक्रिया के लिए धन्यवाद, 190 मीटर ऊंचे हुआंगपु बड़े क्रॉसिंग स्टील ट्यूब टॉवर को राष्ट्रीय गुणवत्ता परियोजना के रूप में मूल्यांकित किया गया था।हमारे कारखाने को 2400 टन झुकने वाली मशीनों, लाइन काटने की मशीनों, सिलाई वेल्डिंग मशीनों और सीएनसी प्लाज्मा काटने की मशीनों जैसे उन्नत उपकरणों के साथ आपूर्ति की जाती है।इन उपकरणों के साथ, यह बहुभुज और गोल आकार में समान-व्यास ट्यूब और शंकु के आकार के ट्यूबों का उत्पादन करने में सक्षम है।सीएनसी सिलाई वेल्डिंग मशीन स्टील ट्यूब के लिए सिलाई वेल्डिंग के एक बार मोल्डिंग का एहसास कर सकती है और वेल्डिंग लाइन एकल वेल्डिंग के माध्यम से डबल-साइज मोल्डिंग प्राप्त कर सकती है।हमारे कारखाने को इसकी उत्पादन क्षमता और उत्पाद की गुणवत्ता के लिए अत्यधिक पुष्टि की गई है।
डिजाइन और विवरण
दक्षिण अमेरिका और अफ्रीका में उपयोग किए जाने वाले टावर के लगभग हर मेक और मॉडल के साथ हमारे पास व्यापक अनुभव है।इस वजह से, हम किसी भी जरूरत को पूरा करने और किसी भी टावर को फिट करने के लिए एंटीना माउंट और अन्य टावर संलग्नक डिजाइन और विस्तार कर सकते हैं।इन-हाउस फैब्रिकेशन सुविधा के साथ, हम अपनी बारीकी से जांच के तहत वस्तुओं का कस्टम-निर्माण कर सकते हैं
आपको जो चाहिए उसे वितरित करने के लिए।
संरचना विश्लेषण और गणना
हम असाधारण संरचनात्मक विश्लेषण सेवाएं प्रदान करते हैं।एक संरचनात्मक विश्लेषण सिर्फ एक दृश्य निरीक्षण से अधिक गहरा होता है।दृश्य निरीक्षण
एक टॉवर की भौतिक स्थिति दिखाएगा जैसे कि जंग लगना, वेल्ड का टूटना, मुड़े हुए सदस्य, आदि, लेकिन यह नहीं दिखाएगा कि एक टॉवर है या नहीं
वह जिस भार का समर्थन कर रहा है, उससे अभिभूत।एक संरचनात्मक विश्लेषण तनाव के तहत विभिन्न सामग्रियों के ज्ञात व्यवहार के साथ-साथ तनाव के लिए गणितीय इंजीनियरिंग फ़ार्मुलों का उपयोग करता है, यह निर्धारित करने के लिए कि क्या टॉवर पर कोई एक बिंदु सुरक्षित सीमा से परे तनावग्रस्त है।अत्याधुनिक कंप्यूटर सॉफ्टवेयर का उपयोग करके, हम किसी भी स्टील संरचना का गणितीय मॉडल बना सकते हैं, और टावर पर सैकड़ों बिंदुओं पर तनाव को तुरंत निर्धारित कर सकते हैं।
दूरसंचार संरचना निर्माण गाइड
यदि आपके पास टॉवर संरचना निर्माण पर कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें, हम आपको मार्गदर्शन कर सकते हैं कि टॉवर संरचना को चरण दर चरण कैसे खड़ा किया जाए, हम टॉवर संरचना निर्माण विधानसभा ड्राइंग और असेंबली निर्देश भी बना सकते हैं। इसलिए यह आपकी मदद करेगा टावर पर बाहर संरचना निर्माण आसानी से
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | ANSI/TIA222G, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है |
1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। |
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार |
1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 5. गाये हुए मस्ती 6. मोनोपोल टॉवर 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर 9. रूफटॉप टावर्स 10. स्मार्ट डंडे |
| 10 | गारंटी |
1. टॉवर संरचनाएं: 10 वर्ष 2. छलावरण टॉवर ए।छाल: 10 साल बी।शाखाएँ और पत्तियाँ: 3 वर्ष |
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान |
1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले से ही 26 से अधिक वर्षों से बिजली के क्षेत्र में लगी हुई है।
हमारे उत्पाद रेंज:
एसटील संरचना उद्योग विशेष रूप से इस्पात टावर और संबंधित उत्पाद जिनमें बिजली टावर और सबस्टेशन संरचनाएं, दूरसंचार टावर और दूरसंचार साइटों के संबंधित उत्पाद, स्ट्रीट लाइट पोल आदि शामिल हैं।
ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स और उपकरण, अंडरग्राउंड केबल पुलिंग टूल्स इनक्यूड स्ट्रिंगिंग ब्लॉक्स, होस्टिंग टैकल, केबल रोलर्स, कंडक्टर ग्रिपर, गैसोलीन पावर्ड विंच, हाइड्रोलिक पुलर टेंशनर, जिन पोल्स, इंस्पेक्शन ट्रॉली और अन्य रेटेडमशीनें।
शक्तिएफइटिंग्स,टीहस्तांतरणमैंएनसुलेटरऔरनाराज़ औरसीसक्षमनिलंबन इन्सुलेटर, ग्लास इन्सुलेटर, चीनी मिट्टी के बरतन इन्सुलेटर, एल्यूमीनियम कंडक्टर स्टील प्रबलित, सभी एल्यूमीनियम मिश्र धातु कंडक्टर, एल्यूमीनियम पहने हुए स्टील स्ट्रैंड, एरियल बाउंडेड केबल, पावर केबल, होल्डिंग क्लैंप, पुली, आर्क प्लेट्स, कनेक्टर पाइप और रेटेड फिटिंग के साथ क्लैंप खींचना शामिल है।
