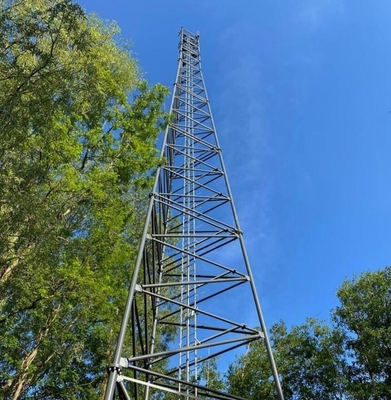

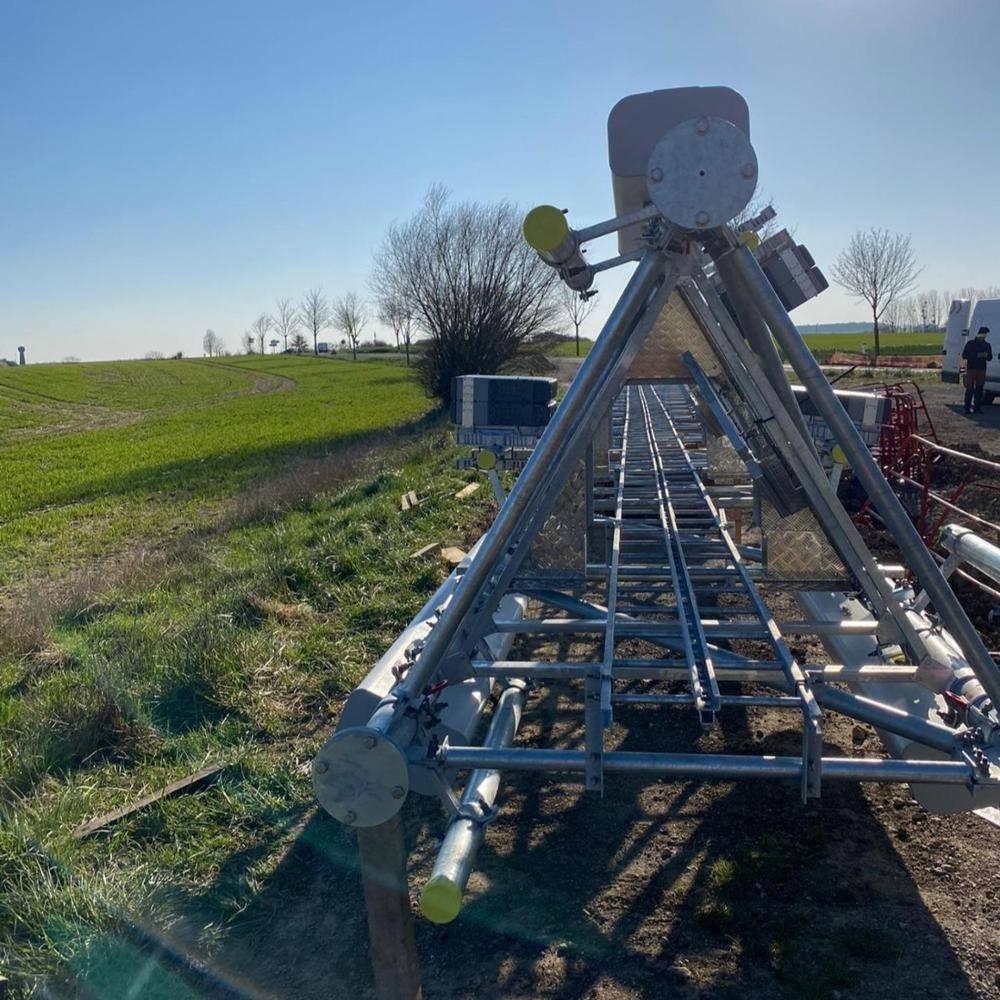

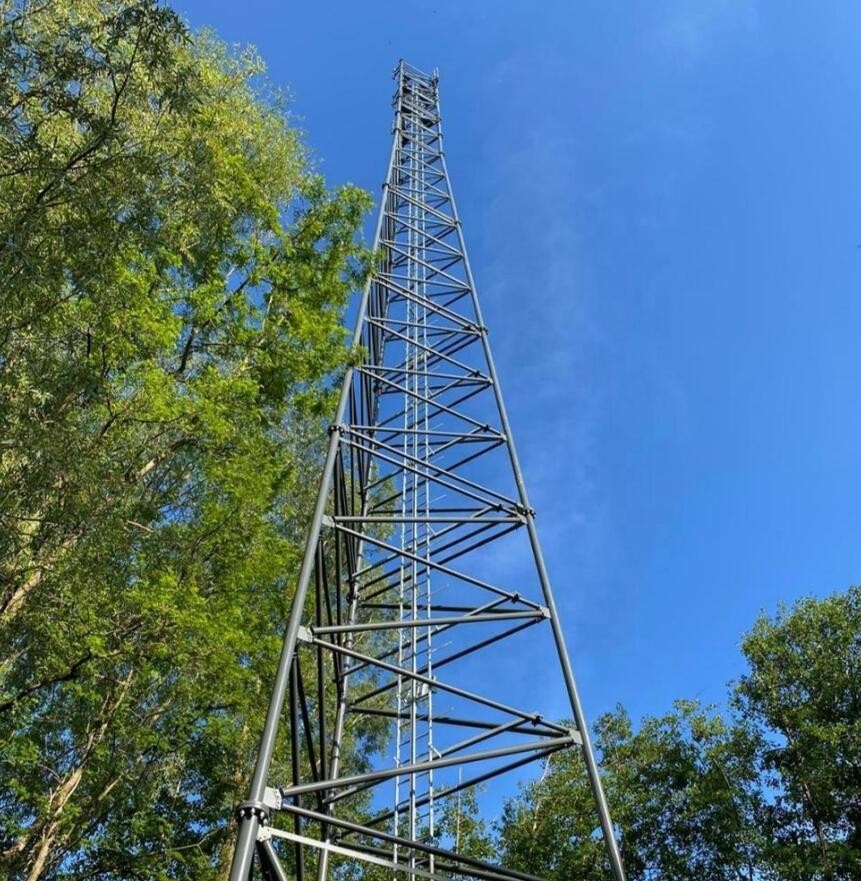

ब्रैकेट, फॉल अरेस्ट, एयरक्राफ्ट वार्निंग लाइट आदि के साथ 3 लेग्ड ट्यूबलर टेलीकम्युनिकेशन स्टील जस्ती टॉवर
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले से ही 26 से अधिक वर्षों से बिजली के क्षेत्र में लगी हुई है।
मोनोपोल टावर
सिंगल ट्यूब टॉवर जिसे मोनोपोल टॉवर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने के साथ,
9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करना, लागत प्रभावी, और अधिकांश द्वारा अपनाया गया है
निर्माण।टॉवर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति के माध्यम से जुड़ा होता है
बोल्टइसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार की जटिल फ़ील्ड साइट के अनुकूल हो सकती है।
गायेड टॉवर
गाईड टॉवर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील मैन वायर का उपयोग करके मजबूत की जाती है।
गाईड टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है।यह हल्का है और
दूसरों की तुलना में सस्ता।यह भौगोलिक विस्तृत क्षेत्रों के लिए बहुत उपयुक्त है।
सेल्फ सपोर्टिंग टॉवर
सेल्फ सपोर्टिंग टॉवर आमतौर पर 4 लेग टॉवर का 3 लेग होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है।के लिए जैसा
कनेक्शन, ट्यूबलर टावर निकला हुआ किनारा से जुड़ा हुआ है, और कोण स्टील टावर नट और बोल्ट से जुड़ा हुआ है।
विशेषताएँ:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
3. सुविधाजनक परिवहन और स्थापना।
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | ANSI/TIA222G, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है |
1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। |
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार |
1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 5. गाये हुए मस्ती 6. मोनोपोल टॉवर 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर 9. रूफटॉप टावर्स 10. स्मार्ट डंडे |
| 10 | गारंटी |
1. टॉवर संरचनाएं: 10 वर्ष 2. छलावरण टॉवर ए।छाल: 10 साल बी।शाखाएँ और पत्तियाँ: 3 वर्ष |
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान |
1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
मुख्य विशेषताएं
1. हम ग्राहक के लिए आवश्यक ड्राइंग पर उत्पाद आधार की आपूर्ति कर सकते हैं, लेकिन किसी भी प्रकार के डिजाइन की आपूर्ति भी कर सकते हैं
दीपक के खंभे, बिजली के खंभे, स्ट्रीट लाइटिंग पोल, हाई मास्ट पोल, गार्डन लाइट पोल, आउटडोर लाइटिंग
,आउटडोर लाइटिंग पोल, फ्लैग पोल, ट्रैफिक लाइट पोल, लाइटिंग, रोड लाइटिंग पोल।
2. सामग्री: Q235 से Q460 तक हॉट रोल्ड कॉइल, ASTM573 GR65, GR50, SS400, SS490, ST52-3 समकक्ष
मानक सामग्री
3. सौदा: एएसटीएम ए 123 या क्लाइंट द्वारा किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड।
4. पैकिंग: प्लास्टिक बल्ब, मैट और स्ट्रॉ बेल या निम्नलिखित क्लाइंट की आवश्यकता है:
5. लंबाई: एक बार बनने के बाद 16 मीटर के भीतर (एकल खंड)
6. मोटाई: 1 मिमी से 25 मिमी . तक
7. आकार: बहुभुज (6-पक्ष, 8 पक्ष, 12-पक्ष, 16 पक्ष) गोल पतला।
8. 110KV से 220kv
9. आसान स्थापना और रखरखाव।
