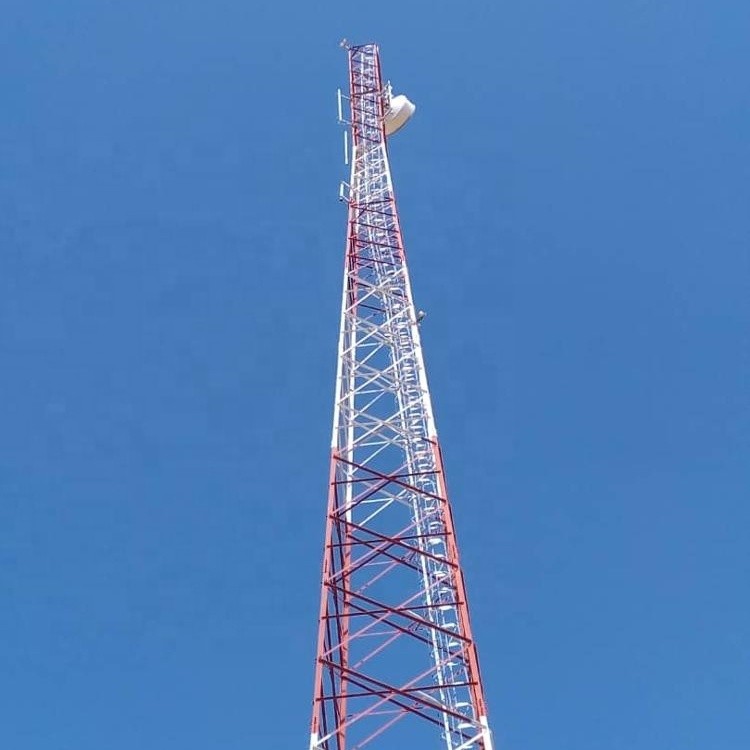

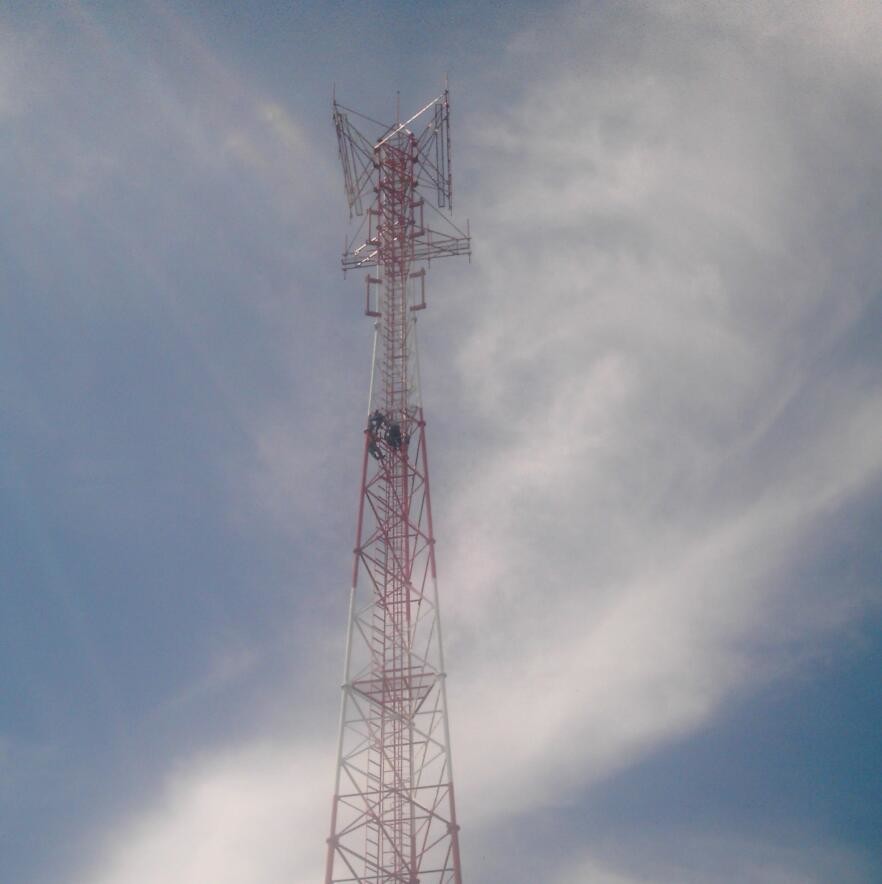

दूरसंचार के लिए 80 मीटर 3 लेग्ड स्टील ट्यूबलर टेलीकॉम टॉवर
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले से ही 26 से अधिक वर्षों से बिजली के क्षेत्र में लगी हुई है।
एसटील संरचना उद्योग विशेष रूप से इस्पात टावर और संबंधित उत्पाद जिनमें बिजली टावर और सबस्टेशन संरचनाएं, दूरसंचार टावर और दूरसंचार साइटों के संबंधित उत्पाद, स्ट्रीट लाइट पोल आदि शामिल हैं।
ट्रांसमिशन लाइन स्ट्रिंगिंग टूल्स और उपकरण, अंडरग्राउंड केबल पुलिंग टूल्स इनक्यूड स्ट्रिंगिंग ब्लॉक्स, होस्टिंग टैकल, केबल रोलर्स, कंडक्टर ग्रिपर, गैसोलीन पावर्ड विंच, हाइड्रोलिक पुलर टेंशनर, जिन पोल्स, इंस्पेक्शन ट्रॉली और अन्य रेटेडमशीनें।
शक्तिएफइटिंग्स,टीहस्तांतरणमैंएनसुलेटरऔरनाराज़ औरसीसक्षमनिलंबन इन्सुलेटर, ग्लास इन्सुलेटर, चीनी मिट्टी के बरतन इन्सुलेटर, एल्यूमीनियम कंडक्टर स्टील प्रबलित, सभी एल्यूमीनियम मिश्र धातु कंडक्टर, एल्यूमीनियम पहने हुए स्टील स्ट्रैंड, एरियल बाउंडेड केबल, पावर केबल, होल्डिंग क्लैंप, पुली, आर्क प्लेट्स, कनेक्टर पाइप और रेटेड फिटिंग के साथ क्लैंप खींचना शामिल है।
और हमारी शाखा कंपनीNingbo Suntech विद्युत मशीनरी उपकरण कं, लिमिटेड।एक पेशेवर वैश्विक आपूर्तिकर्ता के रूप में, जो दुनिया में 90 से अधिक देशों को निर्यात कर रहा है, हम व्यापक समाधानों पर ध्यान केंद्रित करने की कोशिश कर रहे हैं जैसे ग्राहक की आवश्यकता के रूप में सभी संबंधित उत्पाद और इंजीनियरिंग सेवाएं प्रदान करते हैं, उदाहरण के लिए इंजीनियरिंग सलाहकार, डिजाइन सेवाओं, ड्राइंग सेवाओं से , निर्माण, परिवहन, पर्यवेक्षण और यहां तक कि स्थापना निर्माण और रखरखाव सेवाएं।
3. तकनीकी डाटा
| डिज़ाइन | ||
| 1. डिजाइन कोड | टीआईए/ईआईए-222-जी/एफ | |
| संरचना स्टील | ||
| 2. ग्रेड | हल्का स्टील | उच्च तन्यता वाला स्टील |
| जीबी / टी 700: क्यू 235 बी, क्यू 235 सी, क्यू 235 डी | GB/T1591:Q345B, Q345C, Q3455D | |
| एएसटीएम ए36 | एएसटीएम ए572 जीआर50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3. डिजाइन हवा की गति | 250 किमी/घंटा तक | |
| 4. स्वीकार्य विक्षेपण | 0.5 ~ 1.0 डिग्री @ परिचालन गति | |
| 5. तनाव शक्ति (एमपीए) | 360~510 | 470~630 |
| 6. उपज शक्ति (टी≤16 मिमी) (एमपीए) | 355 | 235 |
| 7. बढ़ाव (%) | 20 | 24 |
| 8. प्रभाव शक्ति केवी (जे) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27 (-20 डिग्री सेल्सियस) --- क्यू 235 डी (एस 235 जे 2) | 27(-20°C)---Q345D(S355J2) | |
| बोल्ट नट | ||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |
| 10. यांत्रिक गुणों के लिए मानक | ||
| 10.1 बोल्ट | आईएसओ 898-1 | |
| 10.2 नट | आईएसओ 898-2 | |
| 10.3 वाशर | आईएसओ 6507-1 | |
| 11. आयामों के लिए मानक | ||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |
| 11.2 नट | आईएसओ4032, आईएसओ4034 | |
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |
| वेल्डिंग | ||
| 12. विधि | CO2 परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) | |
| 13. मानक | एडब्ल्यूएस डी1.1 | |
| अंकन | ||
| 14. सदस्यों को चिन्हित करने की विधि | हाइड्रोलिक प्रेस मुद्रांकन | |
| galvanizing | ||
| 15. इस्पात वर्गों का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए123 | |
| 16. बोल्ट और नट का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए153 | |
| परीक्षण | ||
| 17. कारखाना परीक्षण | तन्यता परीक्षण, तत्व विश्लेषण, तेज परीक्षण (प्रभाव परीक्षण), शीत झुकने, प्रीस टेस्ट, हैमर टेस्ट |
|
| क्षमता | ||
| 18. अधिकतम उत्पादन क्षमता | 50,000 टन प्रति वर्ष | |
सिग्नल टावरसिग्नल ट्रांसमिशन टावर का एक प्रकार है, जिसे सिग्नल ट्रांसमिशन टावर या सिग्नल भी कहा जाता है
मीनार।इसका मुख्य कार्य सिग्नल ट्रांसमिशन का समर्थन करना और सिग्नल ट्रांसमिशन एंटेना का समर्थन करना है।
निम्नलिखित संचार टावर हैं: कोण स्टील चार पोस्ट संचार टावर, स्टील पाइप
थ्री-पोस्ट कम्युनिकेशन टॉवर, सिंगल-पोल कम्युनिकेशन टॉवर (सुंदर, बायोनिक ट्री, लाइट पोल),
संचार टावर, और चल संचार टावर उठाना।
स्टील पोल पर 26 से अधिक वर्षों के अनुभव के साथ, हमने भारी मात्रा में निर्माण और निर्यात किया है
गर्म डुबकी गैल्वेनाइज्ड और / या स्टील एंटीना माइक्रोवेव संचार मोनोपोल 20 मीटर से 40 मीटर तक जो
दुनिया के सिग्नल ट्रांसमिशन उद्योग के विकास के लिए सेवा। हमारे पास पूरी उत्पादन लाइन है
और मशीनें, और उच्च दक्षता वाले कुशल श्रमिक जो हमें 10 टन या 5 सेट का उत्पादन कर सकते हैं
आए दिन बिजली के पोलएक त्वरित उत्पादन अवधि और वितरण कार्यक्रम ने सुनिश्चित किया कि हमारे ग्राहक के पास अधिक है
उनके बाजार में स्पष्ट लाभ।
स्टील एंटीना माइक्रोवेव कम्युनिकेशन मोनोपोल उच्च गुणवत्ता वाले हॉट रोल्ड स्टील प्लेट द्वारा बनाया गया है
जो डंडे के आयाम के अनुसार ट्रेपेज़ॉइड में मुड़ा हुआ था, फिर वेल्डिंग, पीस, गर्म डुबकी जस्ती
और निम्नलिखित शो के रूप में वितरण के लिए पैकिंग:
1. सिंगल-ट्यूब टॉवर को आम तौर पर 2-5 खंडों में विभाजित किया जाता है, जो प्लग या निकला हुआ किनारा से जुड़ा होता है।
2. सिंगल-ट्यूब टावर का क्रॉस सेक्शन गोलाकार या बहुभुज होता है, टावर का मुख्य भाग पतला होता है,
और ऊपरी व्यास छोटा है और व्यास बड़ा है।
3. सिंगल-ट्यूब टावर की बॉडी पर एंटीना इंस्टालेशन प्लेटफॉर्म है।टावर में एक कील-चढ़ाई है
ऊपरी और निचले टावरों पर काम करने के लिए कार्यकर्ता।श्रमिकों की सुरक्षा के लिए टावर में सुरक्षा सुरक्षा उपकरण हैं।
4. सिंगल-ट्यूब टॉवर सीढ़ी को दो रूपों में स्थापित किया जा सकता है: बाहरी सीढ़ी और आंतरिक सीढ़ी।
5. सिंगल-ट्यूब टावर में एक छोटा पदचिह्न, सरल टावर संरचना और छोटी निर्माण अवधि होती है, जो कर सकती है
भूमि संसाधनों और लागतों को बचाएं, और शहरों में निर्माण के लिए विशेष रूप से उपयुक्त है।
