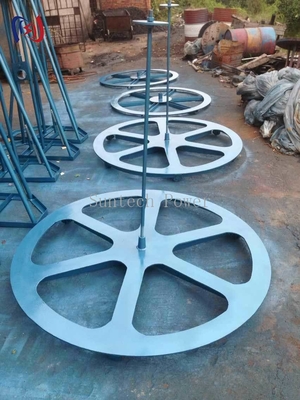

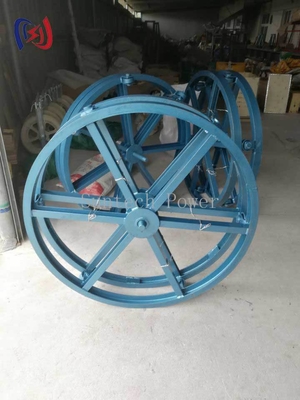

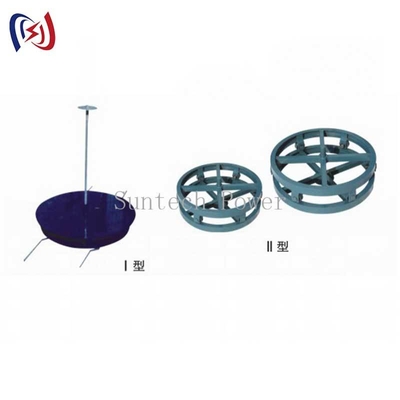

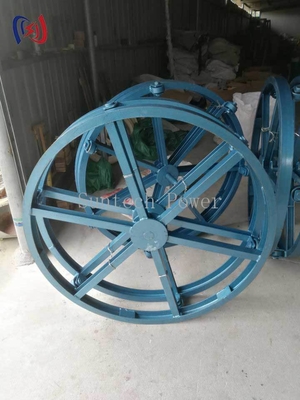

उच्च वोल्टेज केबल परियोजनाओं के लिए ऊर्ध्वाधर प्रकार के केबल रील स्टैंड भारी शुल्क स्टील फ्रेम​

ऊर्ध्वाधर प्रकार के केबल रील स्टैंड भारी शुल्क स्टील फ्रेम उच्च वोल्टेज केबल परियोजनाओं के लिए

1. उत्पाद का अवलोकन

ऊर्ध्वाधर प्रकार के केबल रील स्टैंड को संकीर्ण स्थानों में कुशल केबल प्रबंधन की आवश्यकता वाले बिजली संचरण और वितरण परियोजनाओं के लिए इंजीनियर किया गया है।इसकी ऊर्ध्वाधर दिशा से पैरों का निशान कम होता है जबकि भारी भार सहन करने की क्षमता बरकरार रहती हैस्टैंड में सुदृढ़ जोड़ों के साथ एक वेल्डेड स्टील फ्रेम निर्माण है, जिसे विशेष रूप से व्यास 1.5 मीटर तक के भारी केबल ड्रम को संभालने के लिए डिज़ाइन किया गया है। पारंपरिक क्षैतिज स्टैंड के विपरीत, स्टैंड में एक स्टैंड है।यह मॉडल कार्यक्षेत्र की दक्षता को अनुकूलित करता है, इसे शहरी भूमिगत केबल बिछाने, सुरंगों की स्थापना और इनडोर सबस्टेशन कार्य के लिए आदर्श बनाता है।

2. संरचनात्मक डिजाइन ​

• फ्रेम सामग्रीः 5 मिमी मोटी Q235B कार्बन स्टील गर्म डुबकी जस्ती कोटिंग के साथ
• आधार आयामः 800 मिमी x 800 मिमी वर्ग विन्यास के साथ 4 समायोज्य समतल पैर
• ऊंचाई समायोजनः 6-स्थिति पिन-लॉक प्रणाली (1.0m/1.2m/1.4m/1.5m/1.6m/1.8m)
• लोड क्षमताः 500 किलोग्राम कार्य भार (750 किलोग्राम अंतिम सुरक्षा सीमा)
• घूर्णन तंत्रः सील गोलाकारों के साथ 360° चिकनी घूर्णन

3. परिचालन विशेषताएं

• एंटी टिल्ट स्थिरता: भारित आधार उच्च तनाव केबल खींचने के दौरान टिल्टिंग को रोकता है
• ड्रम लॉकिंग: स्प्रिंग लोडेड लॉकिंग पिन परिवहन के दौरान केबल रीलों को सुरक्षित करते हैं
• ब्रेक सिस्टमः मैनुअल घर्षण ब्रेक नियंत्रण केबल अनलॉकिंग गति (3 समायोज्य स्तर)
• मॉड्यूलर असेंबली: कॉम्पैक्ट स्टोरेज के लिए बेस, कॉलम और टॉप असेंबली को डिस्कनेक्ट करें

​​

4प्रदर्शन लाभ

• अंतरिक्ष दक्षताः क्षैतिज स्टैंड की तुलना में 60% कम फर्श स्थान लेता है
• श्रम की बचतः एकल ऑपरेटर 2 मिनट से कम समय में ड्रम परिवर्तन को संभाल सकता है
• स्थायित्वः जस्ती कोटिंग नमक छिड़काव परीक्षण में 1000+ घंटे का सामना करती है
• सुरक्षा अनुपालनः विद्युत निर्माण उपकरण के लिए IEC 61439-1 मानकों को पूरा करता है

​​

5. विशिष्ट अनुप्रयोग

• शहरी विद्युत ग्रिड: भीड़भाड़ वाले शहरी क्षेत्रों में भूमिगत केबल बिछाना
• नवीकरणीय ऊर्जाः पवन संयंत्रों के कलेक्टर सिस्टम और सौर पार्क के इंटरकनेक्शन
• औद्योगिक संयंत्रों में उच्च वोल्टेज केबल की स्थापना
• परिवहन: रेल सुरंग विद्युतीकरण और मेट्रो विद्युत प्रणाली

​​

6. रखरखाव प्रोटोकॉल​​

• दैनिक: संरचनात्मक क्षति या ढीले घटकों के लिए दृश्य निरीक्षण
• साप्ताहिक: लिथियम आधारित वसा के साथ स्नेहक घूर्णन तंत्र
• मासिकः सभी बोल्ट टॉर्क को 50 एनएम विनिर्देश के अनुसार सत्यापित करें
• प्रतिवर्षः यदि सतह के खरोंच 5% क्षेत्र से अधिक हों तो एंटी-जंग कोटिंग फिर से लगाएं

7. आर्थिक लाभ

• आरओआई गणनाः मैन्युअल हैंडलिंग के लिए आम तौर पर 2 श्रमिकों को प्रतिस्थापित करता है (5 महीनों में भुगतान)
• केबल सुरक्षाः अनुचित हैंडलिंग से ड्रम प्रति संभावित क्षति में $ 12,000+ को रोकता है
• लॉजिस्टिक्स बचतः 3 क्षैतिज इकाइयों के लिए पहले आवश्यक 8 स्टैंड एक ही ट्रक स्थान में फिट
• दीर्घायुः उचित रखरखाव के साथ 10 साल की संरचनागत गारंटी

​​8तुलनात्मक लाभ

पारंपरिक क्षैतिज केबल स्टैंड की तुलना मेंः

• संकीर्ण स्थानों में 30% तेज़ केबल तैनाती
• ड्रम हैंडलिंग से संबंधित कार्यस्थल दुर्घटनाओं में 50% की कमी
• जस्ती सुरक्षा के कारण जीवनकाल में 40% कम रखरखाव लागत
