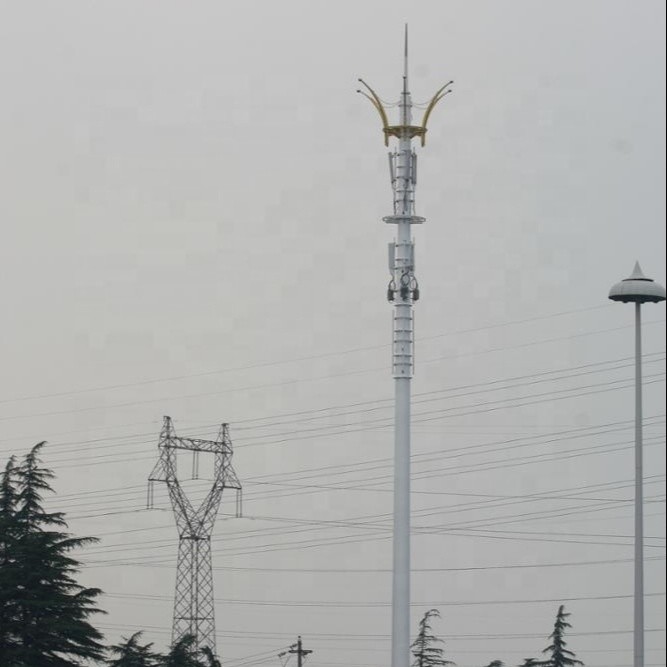

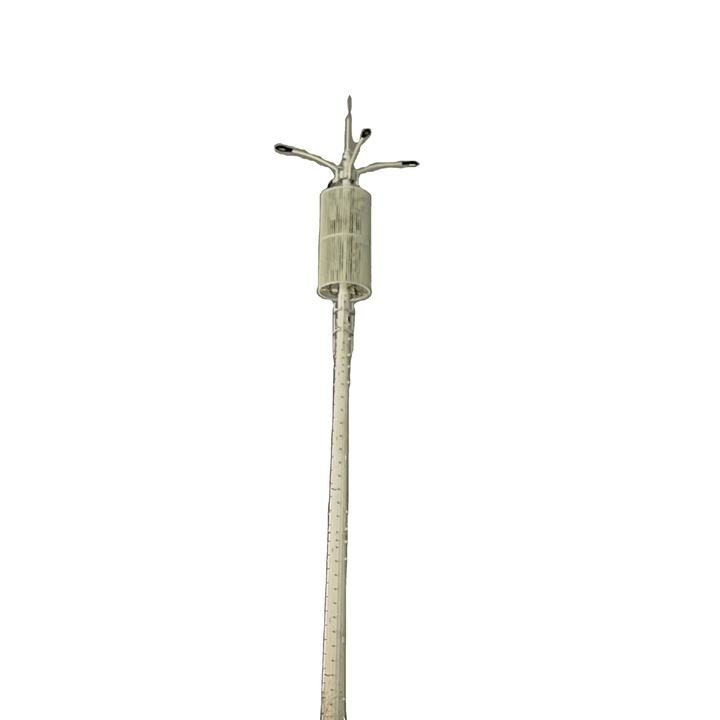

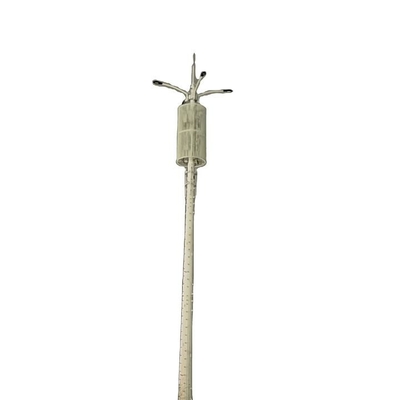

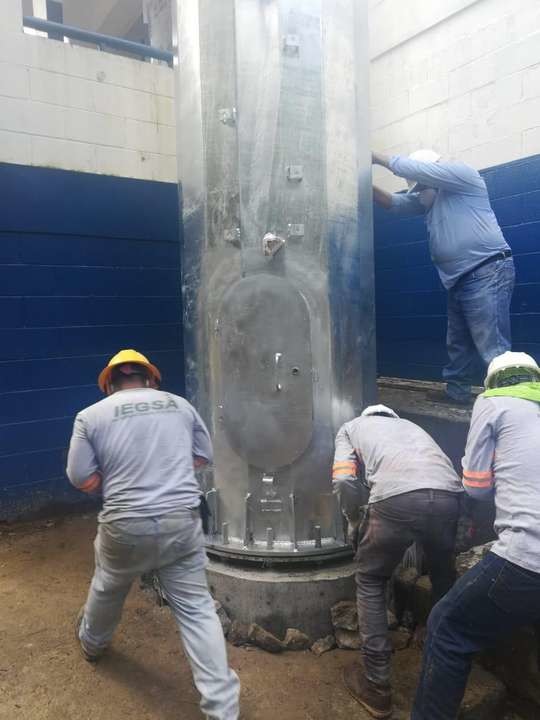

दूरसंचार के लिए 20 मीटर टेलीकॉम मोनोपोल आयरन टॉवरनिर्माण स्थल
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले से ही 26 से अधिक वर्षों से बिजली के क्षेत्र में लगी हुई है।
त्वरित विवरण:
1. डिजाइन कोड टीआईए/ईआईए-222-जी/एफ संरचना स्टील
2. ग्रेड माइल्ड स्टीलउच्च तन्यता स्टील जीबी / टी 700: क्यू 235 बी, क्यू 235 सी, क्यू 235 डीजीबी / टी 1591: क्यू 345 बी, क्यू 345 सी, क्यू 3455 डी,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. डिजाइन हवा की गति 250 किमी / घंटा . तक
4. स्वीकार्य विक्षेपण 0.5 ~ 1.0 डिग्री परिचालन गति
5. तनाव शक्ति (एमपीए) 360~510470~630
6. उपज शक्ति (टी≤16 मिमी) (एमपीए) 355235
7. बढ़ाव (%) 2024
8. प्रभाव शक्ति केवी (जे) 27 (20 डिग्री सेल्सियस) --- क्यू 235 बी (एस 235 जेआर) 27 (20 डिग्री सेल्सियस) --- क्यू 345 बी (एस 355 जेआर) 27 (0 डिग्री सेल्सियस) --- क्यू 235 सी (एस 235 जे 0) 27 (0 डिग्री सेल्सियस) --- क्यू 345 सी (एस 355 जे 0) 27 (20 डिग्री सेल्सियस) --- क्यू 235 डी (एस 235 जे 2) 27 (20 डिग्री सेल्सियस) --- क्यू 345 डी (एस 355 जे 2)
9. बोल्ट और नट ग्रेड 4.8, 6.8, 8.8
10. यांत्रिक गुणों के लिए मानक
10.1 बोल्ट आईएसओ 898-1
10.2 नट आईएसओ 898-2
10.3 वाशर आईएसओ 6507-1
11. आयामों के लिए मानक
11.1 बोल्ट DIN7990, DIN931, DIN933;
11.2 नट ISO4032, ISO4034;
11.3 वाशर DIN7989, DIN127B, ISO7091
12. वेल्डिंग विधि CO2 शील्ड आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW)
त्वरित विवरण:
स्व-सहायक टावर लगभग सभी वायरलेस संचार अनुप्रयोगों के लिए उपयुक्त हैं।स्व-सहायक टावर्स
आमतौर पर ठोस छड़, पाइप या कोण से बने तीन या चार तरफा जाली प्रकार की संरचनाएं होती हैं।स्वावलंबी टावर्स
उन प्रतिष्ठानों के लिए आदर्श हैं जहां स्थान की आवश्यकताएं सीमित हैं।
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | ANSI/TIA222G, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है |
1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। |
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार |
1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 5. गाये हुए मस्ती 6. मोनोपोल टॉवर 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर 9. रूफटॉप टावर्स 10. स्मार्ट डंडे |
| 10 | गारंटी |
1. टॉवर संरचनाएं: 10 वर्ष 2. छलावरण टॉवर ए।छाल: 10 साल बी।शाखाएँ और पत्तियाँ: 3 वर्ष |
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान |
1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
