उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Suntech Tower |
प्रमाणन: | ISO, CE |
मॉडल संख्या: | ट्री टेलीकॉम टावर |
न्यूनतम आदेश मात्रा: | 1 टावर |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यातित कंटेनर |
प्रसव के समय: | जमा करने के 30-35 दिन बाद |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 100000 मीट्रिक टन/मीट्रिक टन प्रति वर्ष |
उत्पाद: | ट्री टेलीकॉम टावर | सामग्री की सूची: | Q235B और Q355B A36/S235JR और Gr50/S355JR के समकक्ष |
---|---|---|---|

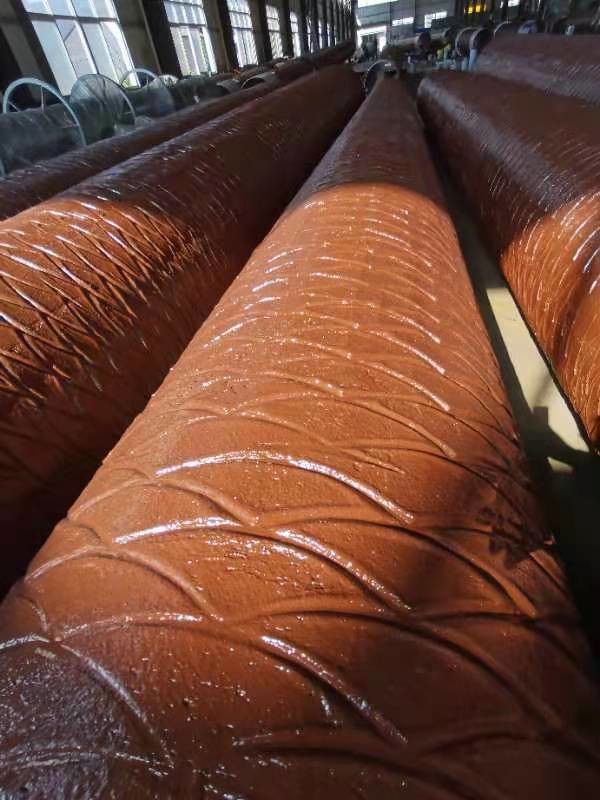

ऊंचाई: | 10-80m | सतह का उपचार: | शाखाओं के साथ गर्म-डुबकी गैल्वेनाइज्ड और विशिष्ट छाल |
हवा की गति: | 110~160किमी/घंटा 3 सेकंड का झोंका | आवेदन: | ट्रांसमिशन लाइन टावर |
हाई लाइट: | स्टील Q235B एंटीना टॉवर,स्टील Q235B ट्री टेलीकॉम टॉवर,छलावरण ट्री टेलीकॉम टॉवर |

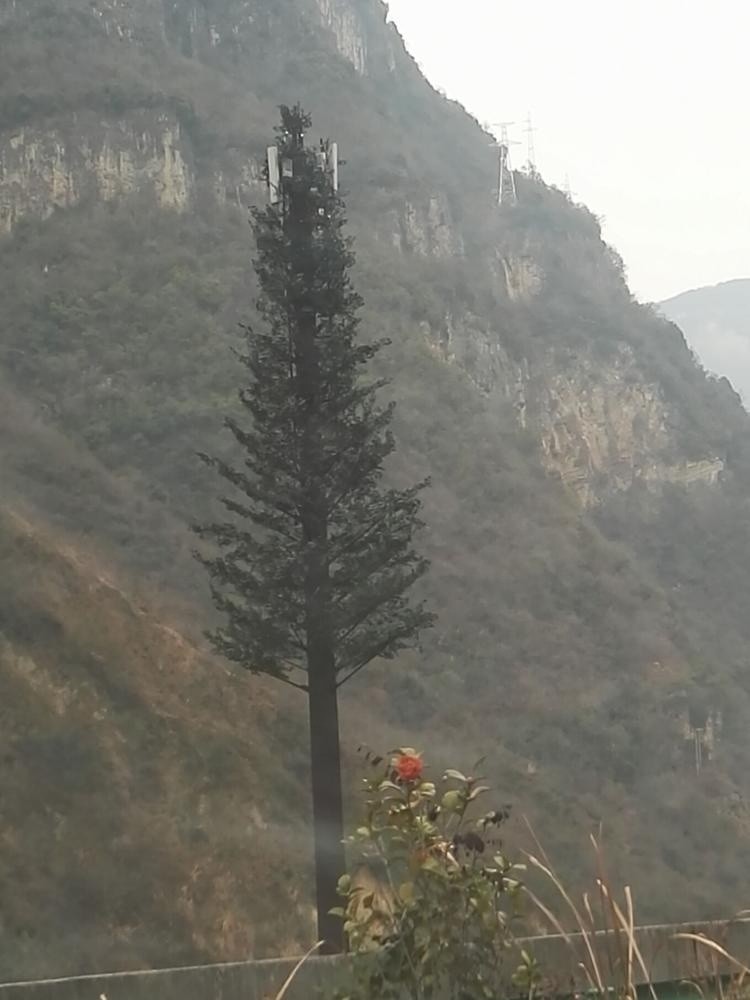

स्टील टेलीकॉम पोल एंटीना मस्त छलावरण संचार पाइन पाम ट्री टेलीकॉम टॉवर
संरचना विश्लेषण और गणना
हम असाधारण संरचनात्मक विश्लेषण सेवाएं प्रदान करते हैं।एक संरचनात्मक विश्लेषण सिर्फ एक दृश्य निरीक्षण से अधिक गहरा होता है।दृश्य निरीक्षण
एक टॉवर की भौतिक स्थिति दिखाएगा जैसे कि जंग लगना, वेल्ड का टूटना, मुड़े हुए सदस्य, आदि, लेकिन यह नहीं दिखाएगा कि एक टॉवर है या नहीं
वह जिस भार का समर्थन कर रहा है, उससे अभिभूत।एक संरचनात्मक विश्लेषण तनाव के तहत विभिन्न सामग्रियों के ज्ञात व्यवहार के साथ-साथ तनाव के लिए गणितीय इंजीनियरिंग फ़ार्मुलों का उपयोग करता है, यह निर्धारित करने के लिए कि क्या टॉवर पर कोई एक बिंदु सुरक्षित सीमा से परे तनावग्रस्त है।अत्याधुनिक कंप्यूटर सॉफ्टवेयर का उपयोग करके, हम किसी भी स्टील संरचना का गणितीय मॉडल बना सकते हैं, और टावर पर सैकड़ों बिंदुओं पर तनाव को तुरंत निर्धारित कर सकते हैं।
दूरसंचार संरचना निर्माण गाइड
यदि आपके पास टॉवर संरचना निर्माण पर कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें, हम आपको मार्गदर्शन कर सकते हैं कि टॉवर संरचना को चरण दर चरण कैसे खड़ा किया जाए, हम टॉवर संरचना निर्माण विधानसभा ड्राइंग और असेंबली निर्देश भी बना सकते हैं। इसलिए यह आपकी मदद करेगा टावर पर बाहर संरचना निर्माण आसानी से
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर | ||
नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
1 | डिजाइन कोड | ANSI/TIA222G, यूरोपीय मानक और अन्य |
2 | डिजाइन लोड हो रहा है | 1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। |
2. ग्राहकों के अनुरोध के अनुसार हवा की गति। | ||
3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। | ||
4 | संरचना वर्गीकरण | द्वितीय |
5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
6 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है | ||
3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
9 | टॉवर प्रकार | 1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स |
2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स | ||
4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
5. गाये हुए मस्ती | ||
6. मोनोपोल टॉवर | ||
7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ | ||
8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर | ||
9. रूफटॉप टावर्स | ||
10. स्मार्ट डंडे | ||
10 | गारंटी | 1. टॉवर संरचनाएं: 10 वर्ष |
2. छलावरण टॉवर | ||
ए।छाल: 10 साल | ||
बी।शाखाएँ और पत्तियाँ: 3 वर्ष | ||
1 1 | वापसी अवधि | 50 साल |
12 | सामान | 1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं |
2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट | ||
3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। | ||
4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। | ||
5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी | ||
6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। | ||
7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। | ||
8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
