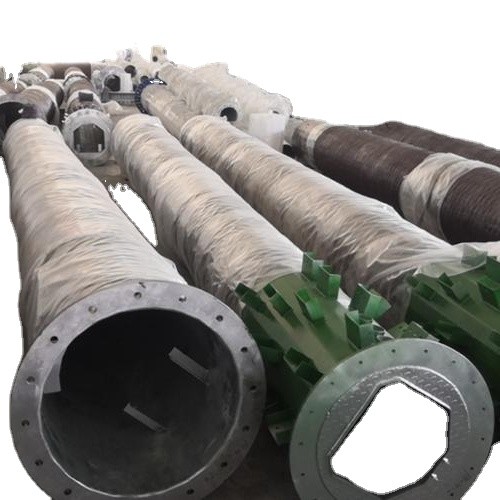

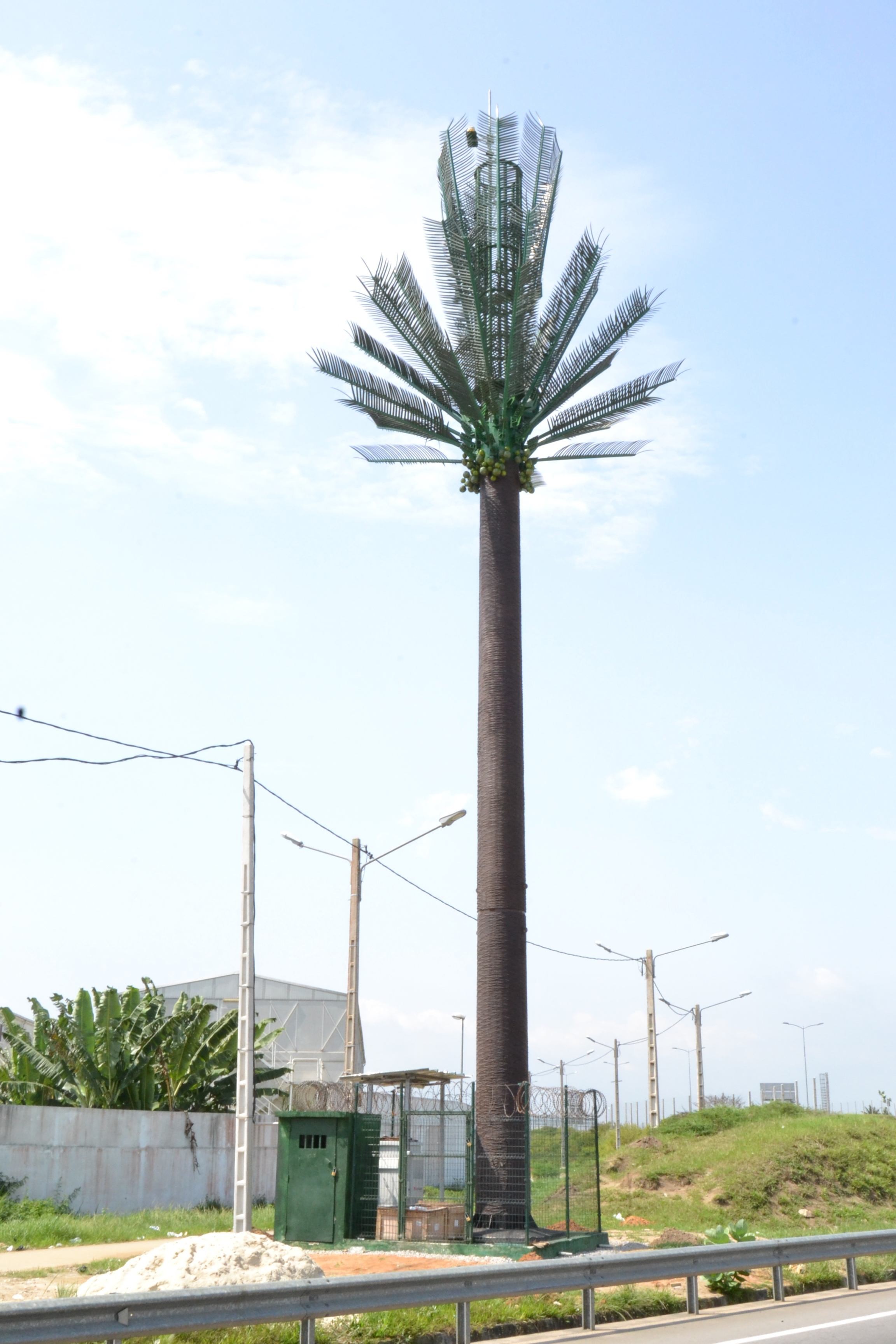

दूरसंचार पाम ट्री छलावरण स्टील मोनोपोल जस्ती टॉवर
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले ही लगे हुए हैं
26 से अधिक वर्षों से विद्युत शक्ति के क्षेत्र में।
उत्पादन की प्रक्रिया
यहां हमारे ट्रांसमिशन टावर के लिए निर्माण प्रक्रिया है;हालांकि, दोनों पक्षों को सभी ड्रॉइंग पर चर्चा करनी चाहिए और सभी शॉप ड्रॉइंग, तकनीकी विनिर्देश और किस मानक के अनुरूप होना चाहिए, इसकी पुष्टि करनी चाहिए।बड़े पैमाने पर उत्पादन से पहले, हमें अपने ग्राहक से सभी हस्ताक्षरित अनुमोदित दुकान चित्र और तकनीकी दस्तावेज प्राप्त करने होंगे।
मोनोपोल सेल टावर टेलीकॉम टावर एक प्रकार का सिग्नल ट्रांसमिशन टावर है, जिसे सिग्नल ट्रांसमिशन टावर या सिग्नल टावर भी कहा जाता है।इसका मुख्य कार्य सिग्नल ट्रांसमिशन का समर्थन करना और सिग्नल ट्रांसमिशन एंटेना का समर्थन करना है।
निम्नलिखित संचार टॉवर हैं: एंगल स्टील फोर-पोस्ट कम्युनिकेशन टॉवर, स्टील पाइप थ्री-पोस्ट कम्युनिकेशन टॉवर, सिंगल-पोल कम्युनिकेशन टॉवर (ब्यूटीफाइड, बायोनिक ट्री, लाइट पोल), लिफ्टिंग कम्युनिकेशन टॉवर और मूवेबल कम्युनिकेशन टॉवर।
विस्तृत उत्पाद विवरण इस प्रकार है:
1. वृत्त/बहुभुज
2. पर्ची संयुक्त / निकला हुआ किनारा संयुक्त
3. हॉट डिप गैल्वनाइजेशन (एएसटीएम123)
4. ISO9001 / ISO14001 प्रमाणपत्र
5. स्लिप जॉइंट्स के परिणामस्वरूप आसान फील्ड असेंबली और इरेक्शन होता है
6. पेंटिंग वैकल्पिक: ग्राहक की आवश्यकताओं के अनुसार
7. डिजाइन मानक: टीआईए/ईआईए-222-जी/एफ
8. डिजाइन सॉफ्टवेयर: एमएस टावर
उत्पाद विशेषताएं:
उपलब्ध ऊँचाई: 10m-60M
हवा का दबाव: 50KM / H-280 KM / H
सामग्री: मुख्य शाफ्ट: Q345B / S355JR / ASTM572; स्पेयर पार्ट्स: Q235B / S235JR / ASTM A36
एंकर बोल्ट: ग्रेड 8.8 गर्म-डुबकी जस्ता गैल्वनीकरण
जस्ता मोटाई: मुख्य संरचना के लिए न्यूनतम 100um
ज्वलंत उपस्थिति, कम जगह, आसान स्थापित करने के लिए
संरचना: पर्ची संयुक्त / निकला हुआ किनारा संयुक्त
लाइफटाइम: मुख्य शाफ्ट और स्टील के हिस्से 30 साल से अधिक;
डिलिवरी लीड टाइम: जमा या एलसी प्राप्त करने के 35 दिन बाद
एंटीना लोडिंग मात्रा रेंज: 3-18 पीसीएस
माइक्रोवेव डिश लोडिंग मात्रा रेंज: 3-18 पीसीएस
कार्य और आराम प्लेटफार्म मात्रा सीमा: 1-3 पीसीएस
छुपा माउंट उपलब्ध
केबल और सीढ़ी: ग्राहक के अनुरोध के द्वारा इकट्ठा किया जा सकता है
आमतौर पर कुछ ही घंटों में इकट्ठे और खड़े हो जाते हैं
फीडलाइन एंट्री, फीडलाइन एग्जिट और पर्सनल एक्सेस पोर्ट के विभिन्न संयोजनों के साथ फिट किया जा सकता है
केबल लाइन: आंतरिक जे-हुक पर समर्थित
अर्थिंग केबल और अर्थिंग बार: ग्राहक के अनुरोध के अनुसार, आम तौर पर हमारा प्रस्ताव इस भाग को शामिल नहीं करता है
एंटीना माउंट और सहायक उपकरण की पूरी श्रृंखला उपलब्ध है
स्टेप बोल्ट और केबल-टाइप सेफ्टी क्लाइंब सिस्टम के साथ प्रदान किया गया
सामान्य छलावरण पाइन ट्री टॉवर सहित: लाइटनिंग रॉड, एंटीना सपोर्ट, माइक्रोवेव सपोर्ट, प्लेटफॉर्म, मेन सेक्शन शाफ्ट, कनेक्शन बोल्ट, एंकर बोल्ट, टेम्प्लेट, आंतरिक / बाहरी सीढ़ी, केबल ट्रे और आदि
विमानन प्रकाश: यदि ग्राहक अनुरोध करते हैं तो हम इसे बना सकते हैं
| दूरसंचार टॉवर- माल का विवरण और प्रमुख पैरामीटर | ||
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | एएनएसआई/टीआईए222जी, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है | 1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। |
| 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। | ||
| 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। | ||
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
| 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है | ||
| 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार | 1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स |
| 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स | ||
| 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 5. गाये हुए मस्ती | ||
| 6. मोनोपोल टॉवर | ||
| 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ | ||
| 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर | ||
| 9. रूफटॉप टावर्स | ||
| 10. स्मार्ट डंडे | ||
| 10 | गारंटी | 1. टॉवर संरचनाएं: 10 वर्ष |
| 2. छलावरण टॉवर | ||
| ए।छाल: 10 साल | ||
| बी।शाखाएँ और पत्तियाँ: 3 वर्ष | ||
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान | 1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं |
| 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट | ||
| 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। | ||
| 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। | ||
| 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी | ||
| 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। | ||
| 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। | ||
| 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार | ||
