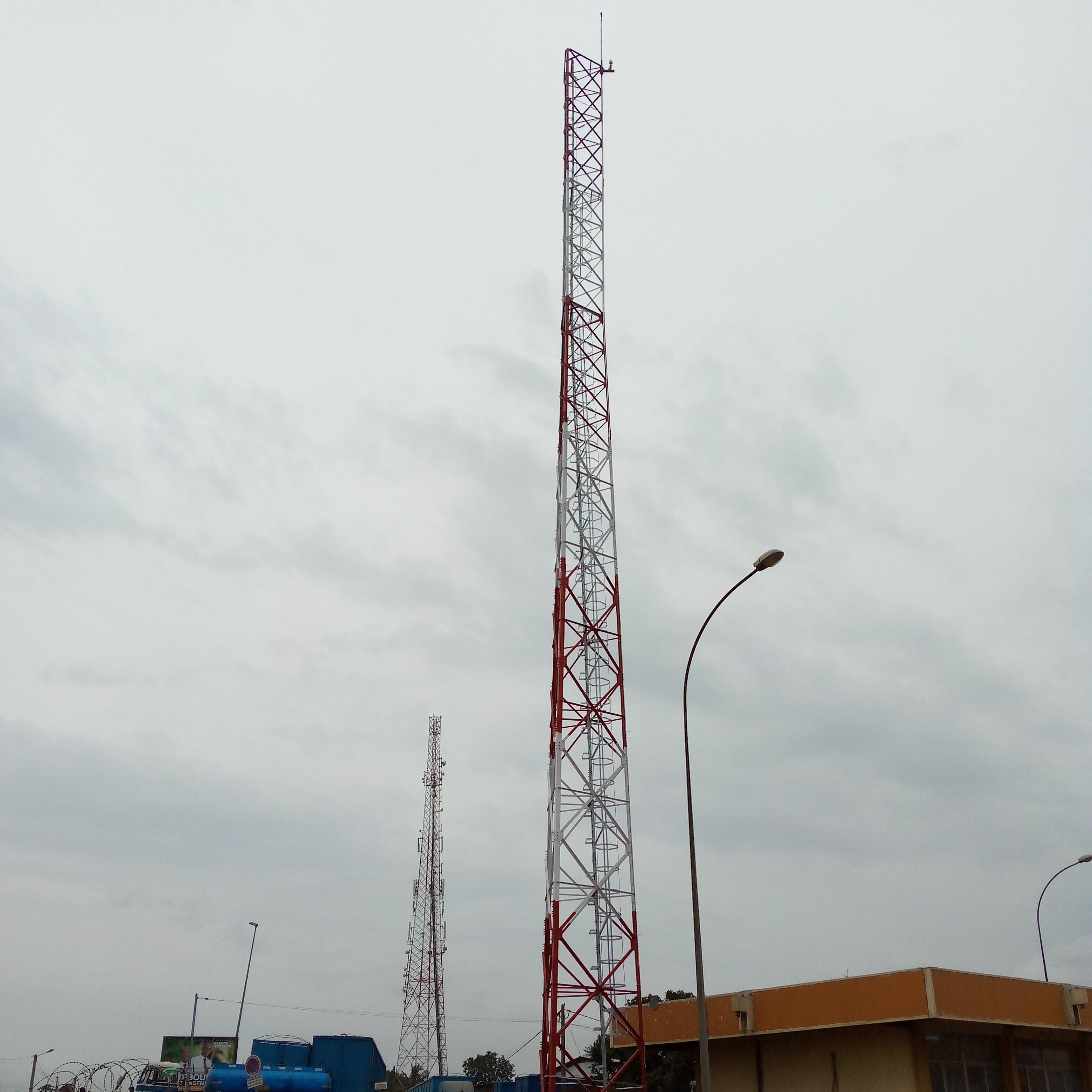

4 लेग्ड जस्ती एएसटीएम ए 123 एंगल स्टील टॉवर कम्युनिकेशन रेडियो वाईफाई जीएसएम
टॉवर 4 लेग्ड जस्ती एंगल स्टील कम्युनिकेशन रेडियो वाईफाई जीएसएम टॉवर
अधिक उत्पादों के लिए
मोनोपोल टावर
सिंगल ट्यूब टॉवर जिसे मोनोपोल टॉवर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने के साथ,
9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करना, लागत प्रभावी, और अधिकांश द्वारा अपनाया गया है
निर्माण।टॉवर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति के माध्यम से जुड़ा होता है
बोल्टइसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार की जटिल फ़ील्ड साइट के अनुकूल हो सकती है।
गायेड टॉवर
गाईड टॉवर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील मैन वायर का उपयोग करके मजबूत की जाती है।
गाईड टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है।यह हल्का है और
दूसरों की तुलना में सस्ता।यह भौगोलिक विस्तृत क्षेत्रों के लिए बहुत उपयुक्त है।
सेल्फ सपोर्टिंग टॉवर
सेल्फ सपोर्टिंग टॉवर आमतौर पर 4 लेग टॉवर का 3 लेग होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है।से संबंधित
कनेक्शन, ट्यूबलर टॉवर निकला हुआ किनारा द्वारा जुड़ा हुआ है, और कोण स्टील टॉवर नट और बोल्ट द्वारा जुड़ा हुआ है।
विशेषताएं:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
3. सुविधाजनक परिवहन और स्थापना।
विशेषताएं
संचार टावर में टावर बॉडी, प्लेटफार्म, बिजली की छड़, सीढ़ी, एंटीना समर्थन और
अन्य इस्पात घटकों, और गर्म जस्ती विरोधी जंग उपचार द्वारा, मुख्य रूप से माइक्रोवेव के लिए,
अल्ट्राशॉर्ट वेव, वायरलेस नेटवर्क सिग्नल ट्रांसमिशन और ट्रांसमिशन।
सिग्नल टावरसिग्नल ट्रांसमिशन टावर का एक प्रकार है, जिसे सिग्नल ट्रांसमिशन टावर या सिग्नल भी कहा जाता है
मीनार।इसका मुख्य कार्य सिग्नल ट्रांसमिशन का समर्थन करना और सिग्नल ट्रांसमिशन एंटेना का समर्थन करना है।
निम्नलिखित संचार टावर हैं: कोण स्टील चार पोस्ट संचार टावर, स्टील पाइप
थ्री-पोस्ट कम्युनिकेशन टॉवर, सिंगल-पोल कम्युनिकेशन टॉवर (सुंदर, बायोनिक ट्री, लाइट पोल),
संचार टावर, और चल संचार टावर उठाना।
स्टील पोल पर 26 से अधिक वर्षों के अनुभव के साथ, हमने भारी मात्रा में निर्माण और निर्यात किया है
गर्म डुबकी गैल्वेनाइज्ड और / या स्टील एंटीना माइक्रोवेव संचार मोनोपोल 20 मीटर से 40 मीटर तक जो
दुनिया के सिग्नल ट्रांसमिशन उद्योग के विकास के लिए सेवा। हमारे पास पूरी उत्पादन लाइन है
और मशीनें, और उच्च दक्षता वाले कुशल श्रमिक जो हमें 10 टन या 5 सेट का उत्पादन कर सकते हैं
आए दिन बिजली के पोलएक त्वरित उत्पादन अवधि और वितरण कार्यक्रम ने सुनिश्चित किया कि हमारे ग्राहक के पास अधिक है
उनके बाजार में स्पष्ट लाभ।
स्टील एंटीना माइक्रोवेव कम्युनिकेशन मोनोपोल उच्च गुणवत्ता वाले हॉट रोल्ड स्टील प्लेट द्वारा बनाया गया है
जो डंडे के आयाम के अनुसार ट्रेपेज़ॉइड में मुड़ा हुआ था, फिर वेल्डिंग, पीस, गर्म डुबकी जस्ती
और निम्नलिखित शो के रूप में वितरण के लिए पैकिंग:
1. सिंगल-ट्यूब टॉवर को आम तौर पर 2-5 खंडों में विभाजित किया जाता है, जो प्लग या निकला हुआ किनारा से जुड़ा होता है।
2. सिंगल-ट्यूब टावर का क्रॉस सेक्शन गोलाकार या बहुभुज है, टावर का मुख्य भाग पतला है,
और ऊपरी व्यास छोटा है और व्यास बड़ा है।
3. सिंगल-ट्यूब टावर की बॉडी पर एंटेना इंस्टालेशन प्लेटफॉर्म है।टावर में एक कील-चढ़ाई है
ऊपरी और निचले टावरों पर काम करने के लिए कार्यकर्ता।श्रमिकों की सुरक्षा के लिए टावर में सुरक्षा सुरक्षा उपकरण हैं।
4. सिंगल-ट्यूब टॉवर सीढ़ी को दो रूपों में स्थापित किया जा सकता है: बाहरी सीढ़ी और आंतरिक सीढ़ी।
5. सिंगल-ट्यूब टावर में एक छोटा पदचिह्न, सरल टावर संरचना और छोटी निर्माण अवधि होती है, जो कर सकती है
भूमि संसाधनों और लागतों को बचाएं, और शहरों में निर्माण के लिए विशेष रूप से उपयुक्त है।
डिजाइन और विवरण
दक्षिण अमेरिका और अफ्रीका में उपयोग किए जाने वाले टावर के लगभग हर मेक और मॉडल के साथ हमारे पास व्यापक अनुभव है।
इस वजह से, हम किसी भी ज़रूरत को पूरा करने के लिए एंटीना माउंट और अन्य टावर उपकरणों को डिज़ाइन और विस्तृत कर सकते हैं
और किसी भी टावर को फिट करने के लिए।इन-हाउस फैब्रिकेशन सुविधा के साथ, हम अपने क्लोज के तहत वस्तुओं का कस्टम-निर्माण कर सकते हैं
आपको जो चाहिए वह वितरित करने के लिए जांच।
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | एएनएसआई/टीआईए222जी, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है | 1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। |
| 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। | ||
| 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। | ||
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
| 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है | ||
| 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार | 1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स |
| 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स | ||
| 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 5. गाये हुए मस्ती | ||
| 6. मोनोपोल टॉवर | ||
| 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ | ||
| 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर | ||
| 9. रूफटॉप टावर्स | ||
| 10. स्मार्ट डंडे | ||
| 10 | गारंटी | 1. टॉवर संरचनाएं: 10 वर्ष |
| 2. छलावरण टॉवर | ||
| ए।छाल: 10 साल | ||
| बी।शाखाएँ और पत्तियाँ: 3 वर्ष | ||
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान | 1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं |
| 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट | ||
| 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। | ||
| 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। | ||
| 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी | ||

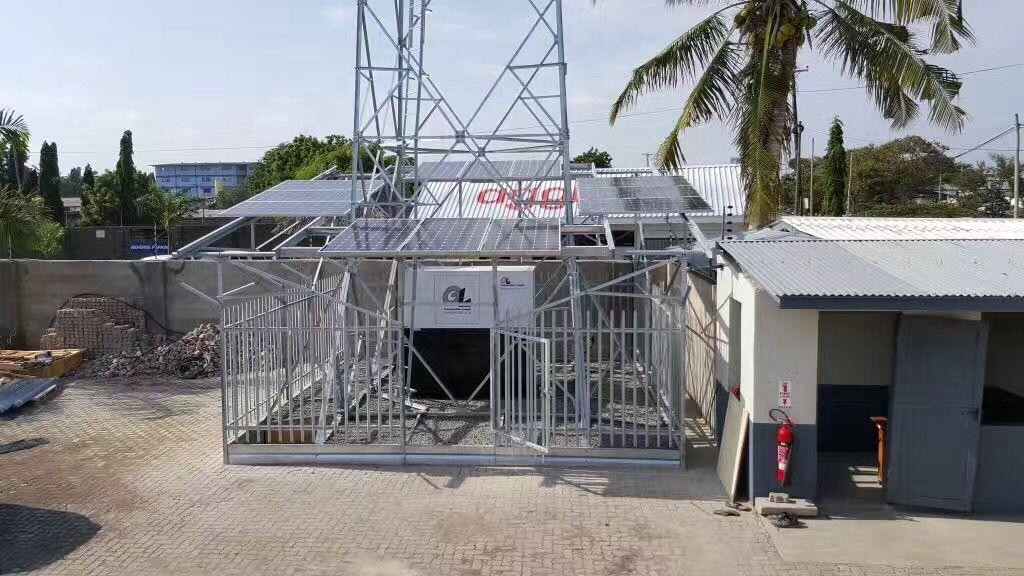

| 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। | ||
| 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। | ||
| 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
