पावर ट्रांसमिशन और वितरण के लिए भारी शुल्क केबल टर्नटेबल
केबल टर्नटेबल आधुनिक बिजली बुनियादी ढांचा परियोजनाओं में एक अपरिहार्य उपकरण है, जिसे स्थापना, रखरखाव,या विद्युत नेटवर्क के उन्नयनउच्च वोल्टेज ट्रांसमिशन लाइनों और सबस्टेशन केबल बिछाने दोनों के लिए डिज़ाइन की गई यह मजबूत प्रणाली सुचारू,श्रम तीव्रता और परिचालन जोखिमों को काफी कम करते हुए उलझन मुक्त केबल प्रबंधन.
महत्वपूर्ण अनुप्रयोग
ट्रांसमिशन लाइन परियोजनाएं: एसीएसआर/एएसी कंडक्टरों को ओवरहेड लाइन स्ट्रिंगिंग के दौरान अनस्पूलिंग करना।
सबस्टेशन की स्थापनाः बंद स्थानों में एचवी बस्टबार केबल या ग्राउंडिंग ग्रिड की तैनाती।
नवीकरणीय ऊर्जाः पवन टरबाइन के निर्यात केबलों (66kV तक) या सौर फार्म डीसी संग्रह का संचालन।
सुरंग/अंडरग्राउंड बिछानाः सटीक तनाव नियंत्रण के साथ नलिकाओं के माध्यम से केबलों को खिलाया जाता है।

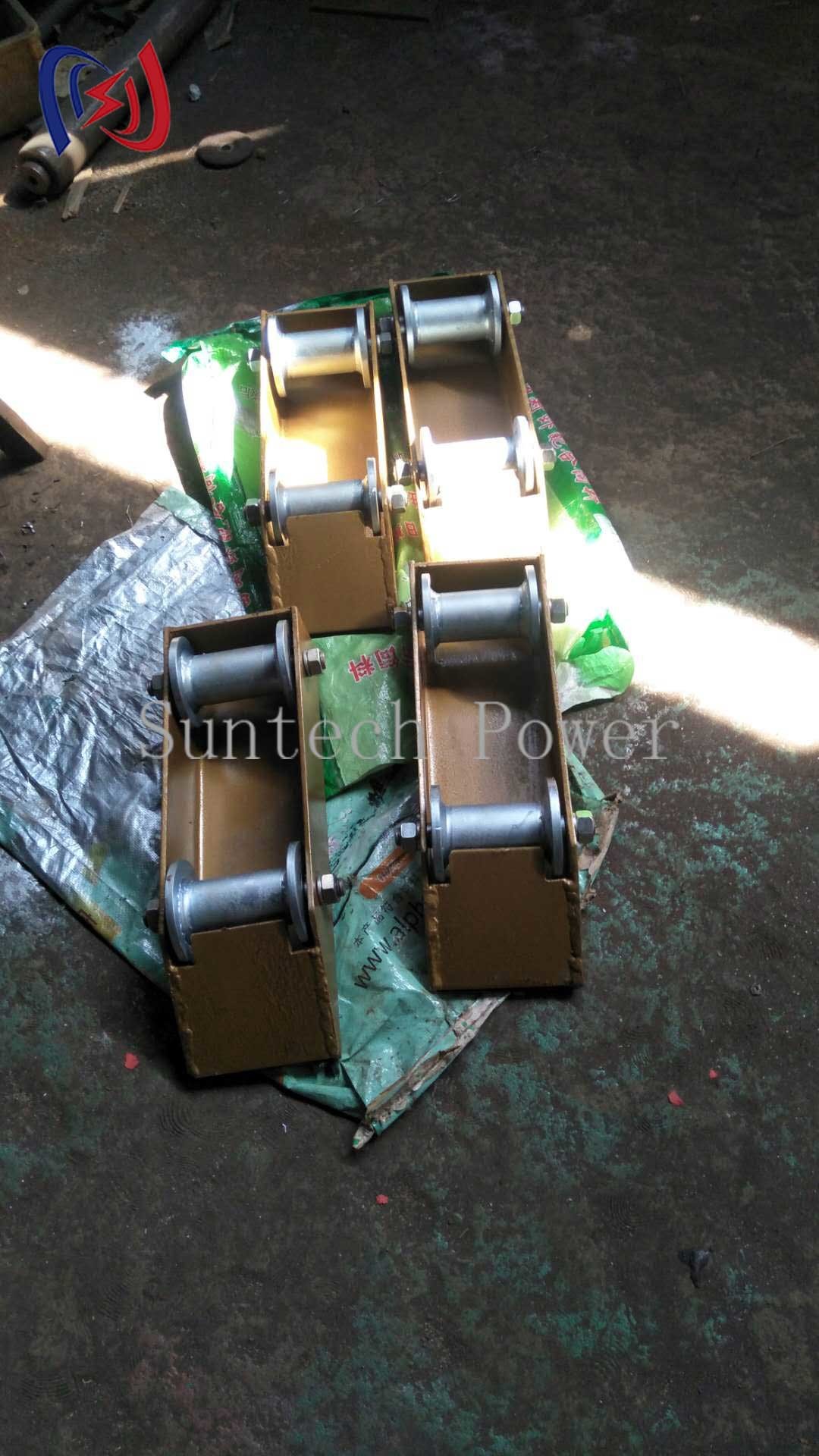

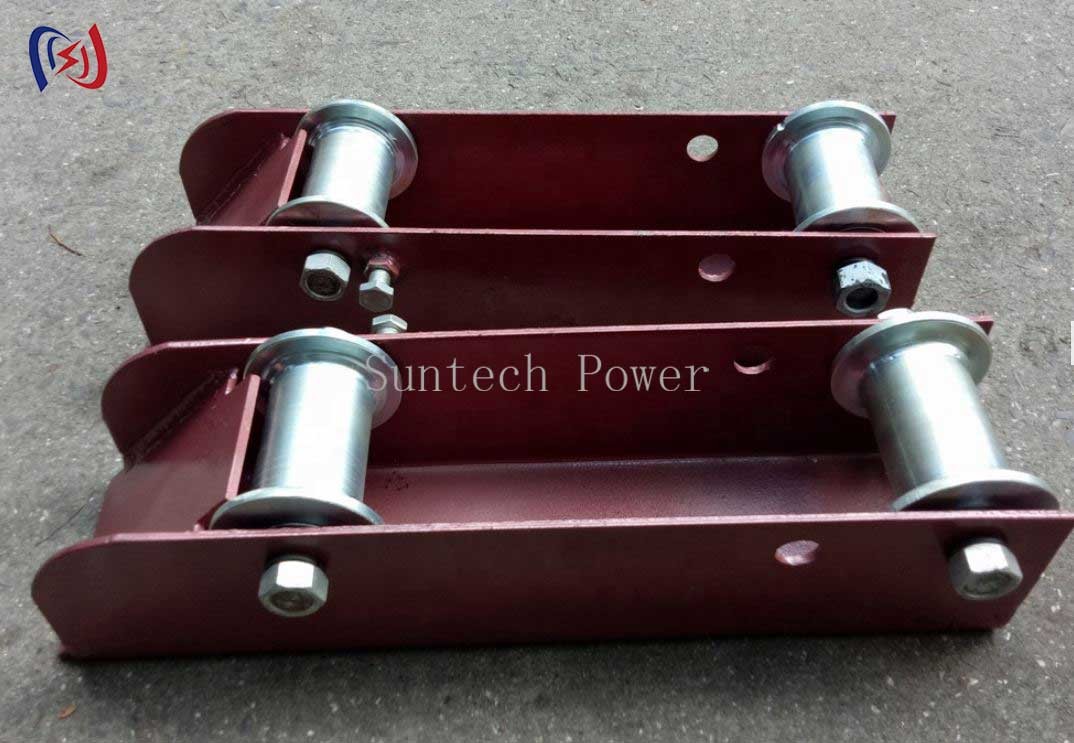

केबल रील रोटेटर प्लेटफार्म
विद्युत ऊर्जा, संचार और संबंधित उद्योग में केबल बिछाने के लिए लागू होता है।
विधि का प्रयोग करना:
1. ड्रम व्यास पर दो रोलर आधार पर घुड़सवार.
2. ढलान पर रोलर को लॉक करें।
3ड्रम व्यास पर समायोजक आधार।
4. ड्रम रिम अपने ढलानों के साथ टर्नटेबल के ऊपर झुका हुआ है.
5- लॉक रोलर को हटाओ, फिर तुम ड्रम को घुमा सकते हो।
तकनीकी डेटा
| आइटम संख्या | 21553 | 21552 | 21551 |
| मोड | HZT1250 | HZT1800 | HZT2500 |
| लागू ड्रम व्यास (मिमी) | φ500 ₹1250 | φ5001800 | φ500 ₹2500 |
| ड्रम का अधिकतम वजन ((kg) | 500 | 1500 | 1500 |
| आयाम ((मिमी) | 470 × 172 × 105 | 650×150×145 | 900×230×130 |
| एकल टुकड़ा वजन (किलो) | 17 | 40 | 73.5 |
