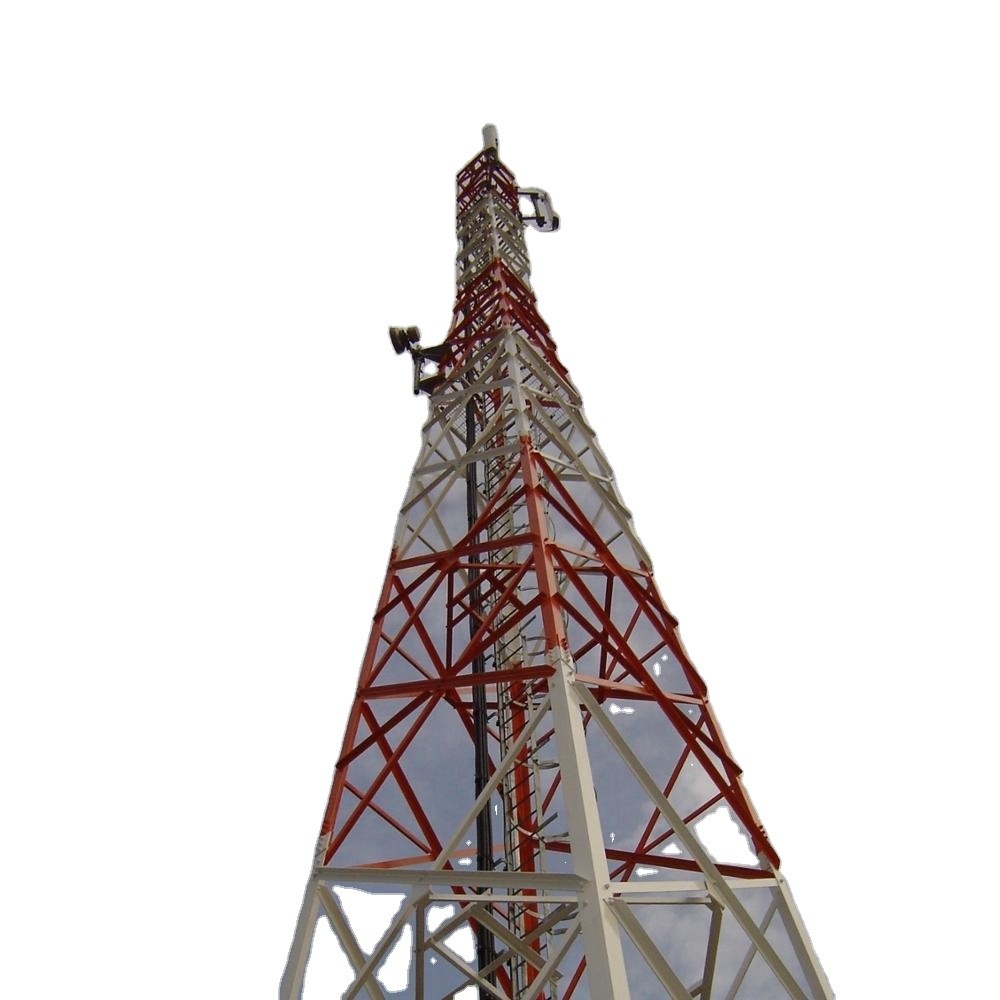

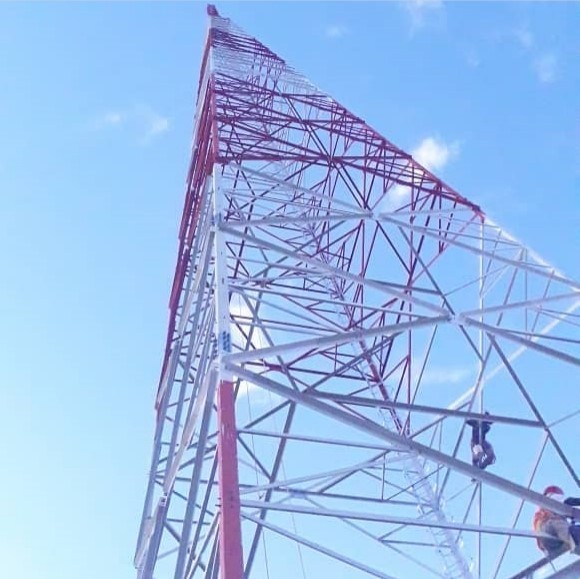

20 मीटर 20 मीटर 30 मीटर 40 मीटर 50 मीटर 60 मीटर 60 मीटर चार लेग स्टील जीएसएम सेलुलर टेलीकॉम टॉवर
सनटेक पावर ग्रुपचीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले ही लगे हुए हैं
26 से अधिक वर्षों से विद्युत शक्ति के क्षेत्र में।
एसटील संरचना उद्योग विशेष रूप से इस्पात टावर और संबंधित उत्पाद जिनमें बिजली टावर और सबस्टेशन संरचनाएं, दूरसंचार टावर और दूरसंचार साइटों के संबंधित उत्पाद, स्ट्रीट लाइट पोल आदि शामिल हैं।
उत्पादन की प्रक्रिया
यहां हमारे ट्रांसमिशन टावर के लिए निर्माण प्रक्रिया है;हालांकि, दोनों पक्षों को सभी ड्रॉइंग पर चर्चा करनी चाहिए और सभी शॉप ड्रॉइंग, तकनीकी विनिर्देश और किस मानक के अनुरूप होना चाहिए, इसकी पुष्टि करनी चाहिए।बड़े पैमाने पर उत्पादन से पहले, हमें अपने ग्राहक से सभी हस्ताक्षरित अनुमोदित दुकान चित्र और तकनीकी दस्तावेज प्राप्त करने होंगे।
विस्तृत उत्पाद विवरण इस प्रकार है:
1. वृत्त/बहुभुज
2. पर्ची संयुक्त / निकला हुआ किनारा संयुक्त
3. हॉट डिप गैल्वनाइजेशन (एएसटीएम123)
4. ISO9001 / ISO14001 प्रमाणपत्र
5. स्लिप जॉइंट्स के परिणामस्वरूप आसान फील्ड असेंबली और इरेक्शन होता है
6. पेंटिंग वैकल्पिक: ग्राहक की आवश्यकताओं के अनुसार
7. डिजाइन मानक: टीआईए/ईआईए-222-जी/एफ
8. डिजाइन सॉफ्टवेयर: एमएस टावर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड | एएनएसआई/टीआईए222जी, यूरोपीय मानक और अन्य |
| 2 | डिजाइन लोड हो रहा है | 1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। |
| 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। | ||
| 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। | ||
| 4 | संरचना वर्गीकरण | द्वितीय |
| 5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
| 6 | इस्पात श्रेणी | 1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है |
| 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है | ||
| 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है | ||
| 7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
| 9 | टॉवर प्रकार | 1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स |
| 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स | ||
| 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स | ||
| 5. गाये हुए मस्ती | ||
| 6. मोनोपोल टॉवर | ||
| 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ | ||
| 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर | ||
| 9. रूफटॉप टावर्स | ||
| 10. स्मार्ट डंडे | ||
| 10 | गारंटी | 1. टॉवर संरचनाएं: 10 वर्ष |
| 2. छलावरण टॉवर | ||
| ए।छाल: 10 साल | ||
| बी।शाखाएँ और पत्तियाँ: 3 वर्ष | ||
| 1 1 | वापसी अवधि | 50 साल |
| 12 | सामान | 1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं |
| 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट | ||
| 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। | ||
| 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। | ||
| 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी | ||
| 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। | ||
| 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। | ||
| 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार | ||
| 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |
