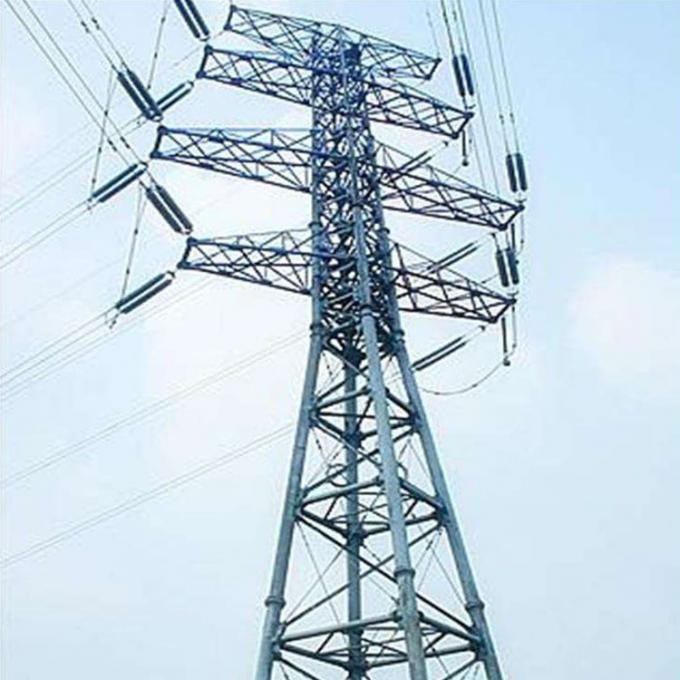

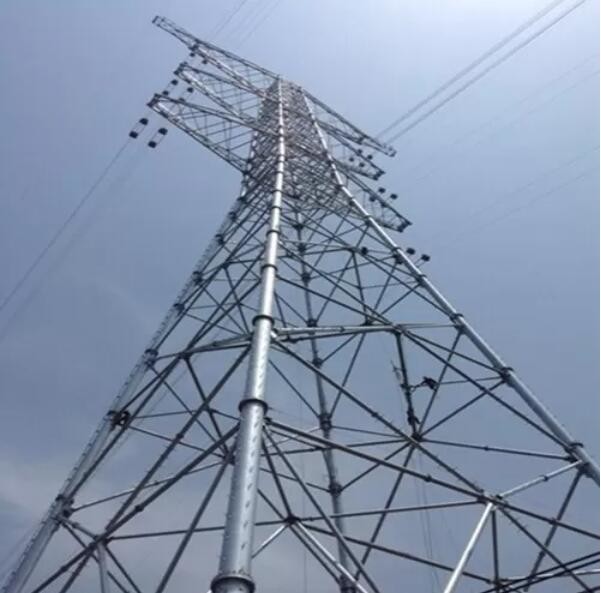

ट्रांसमिशन लाइन मस्त जस्ती स्टील जाली ट्यूबलर गाय वायर गाईड टॉवर
स्टील ट्यूब टॉवर संरचना में सापेक्ष तकनीकी और आर्थिक फायदे हैं, और यह बड़े भार को सहन करने वाले ट्रांसमिशन टावरों के लिए उपयुक्त है।
अनुप्रयोग:
चीन में, स्टील पाइप प्रोफाइल का उपयोग 500kV डबल-सर्किट टावरों और एक ही टावर पर चार-पास टावरों में भी किया गया है, जो इसके अच्छे प्रदर्शन और लाभों को दर्शाता है।स्टील पाइप टॉवर संरचना को इसकी उत्कृष्ट क्रॉस-सेक्शन कठोरता, अच्छे क्रॉस-सेक्शन बल विशेषताओं, सरल बल और सुंदर उपस्थिति के कारण विभिन्न वोल्टेज स्तरों के साथ अच्छी तरह से विकसित किया गया है।विशेष रूप से बड़े-बड़े ढांचे और शहरी पावर ग्रिड टावर संरचनाओं में।
विशेष विवरण:
ट्रांसमिशन लाइन स्टील टॉवर और सबस्टेशन संरचना- माल का विवरण और प्रमुख पैरामीटर
| नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
| 1 | डिजाइन कोड |
1. चीनी राष्ट्रीय मानक: ए।डीएल/टी 5154-2002 ओवरहेड ट्रांसमिशन लाइन के टॉवर और पोल संरचनाओं के लिए डिजाइन का तकनीकी विनियमन बी।डीएल/टी 5219-2005 ओवरहेड ट्रांसमिशन लाइन के डिजाइनिंग फाउंडेशन के लिए तकनीकी विनियमन 2. अमेरिकी मानक: ए।एएससीई 10-97-2000 जालीदार स्टील ट्रांसमिशन संरचनाओं का डिजाइन बी।एसीआई 318-02 बिल्डिंग कोड स्ट्रक्चर कंक्रीट के लिए आवश्यकता |
| 2 | डिजाइन सॉफ्टवेयर | पीएलएस और एमएस टॉवर, एसएपी 2000, ऑटोकैड, एसटीडब्ल्यू, टीडब्ल्यूसॉलिड, एसएलसीएडी आदि |
| 3 | डिजाइन लोड हो रहा है | दुनिया भर में ग्राहकों द्वारा आवश्यकता और विनिर्देश के अनुसार। |
| 4 | लोड परीक्षण/विनाशकारी परीक्षण | यदि आवश्यक हो तो हम सरकारी प्राधिकरण द्वारा इसकी व्यवस्था कर सकते हैं और इस तरह के परीक्षण की लागत टावर मूल्य निर्धारण से अलग है। |
| 5 | वोल्टेज | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ट्रांसमिशन लाइन |
| 6 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461-2009, एएसटीएम ए123 |
| 7 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q355B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
| 8 | बोल्ट्स एंड नट्स | चीनी, आईएसओ और डीआईएन मानक दोनों के लिए मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
| 9 | टॉवर प्रकार | कोणीय टावर्स, ट्यूबलर टावर्स, गाईड मस्त, मोनोपोल टावर |
| 10 | टॉवर प्रकार | सस्पेंशन टॉवर, टेंशन टॉवर, डेड टॉवर, सबस्टेशन स्ट्रक्चर |
| 1 1 | गारंटी | टॉवर संरचनाएं: 30 वर्ष |
| 12 | वापसी अवधि | 50 साल |
| 13 | परिवहन | हम दुनिया के सबसे बड़े बंदरगाह के बहुत करीब हैं जो समुद्री परिवहन के लिए हमारे लिए फायदेमंद है। |
| 14 | गुणवत्ता नियंत्रण |
आईएसओ 9001 प्रणाली का पालन करें और मात्रा और गुणवत्ता दोनों के लिए कच्चे माल, प्रोटोटाइप असेंबली टेस्ट, गैल्वनाइजेशन टेस्ट और प्री-शिपमेंट निरीक्षण के लिए कड़ाई से क्यूसी निरीक्षण करें। हम गुणवत्ता पहले और 100% निरीक्षण अनुपात का इलाज करते हैं। |
स्टील ट्यूब टॉवर हमारे कारखाने का एक पारंपरिक बेहतर उत्पाद है।विशेष रूप से स्व-विकसित बहु-स्टेशन निकला हुआ किनारा प्रसंस्करण प्रणाली ने प्रत्येक कार्य टुकड़े के लिए ज्यामितीय सहिष्णुता की सटीकता में काफी सुधार किया है।इस तरह की प्रक्रिया के लिए धन्यवाद, 190 मीटर ऊंचे हुआंगपु बड़े क्रॉसिंग स्टील ट्यूब टॉवर को राष्ट्रीय गुणवत्ता परियोजना के रूप में मूल्यांकित किया गया था।हमारे कारखाने में 2400 टन झुकने वाली मशीन, लाइन काटने की मशीन, सिलाई वेल्डिंग मशीन और सीएनसी प्लाज्मा काटने की मशीन जैसे उन्नत उपकरणों की आपूर्ति की जाती है।इन उपकरणों के साथ, यह बहुभुज और गोल आकार में समान-व्यास ट्यूब और शंकु के आकार के ट्यूबों का उत्पादन करने में सक्षम है।सीएनसी सिलाई वेल्डिंग मशीन स्टील ट्यूब के लिए सिलाई वेल्डिंग के एक बार मोल्डिंग का एहसास कर सकती है और वेल्डिंग लाइन सिंगल वेल्डिंग के माध्यम से डबल-साइज मोल्डिंग प्राप्त कर सकती है।हमारे कारखाने को इसकी उत्पादन क्षमता और उत्पाद की गुणवत्ता के लिए अत्यधिक पुष्टि की गई है।
स्टील ट्यूबलर टॉवर के सदस्य कम हवा के दबाव, बड़े क्रॉस-सेक्शन झुकने की कठोरता, सरल संरचना और स्पष्ट बल संचरण का सामना करते हैं, जो सामग्री के असर प्रदर्शन को पूरा खेल दे सकते हैं।एक ओर, यह टावर के वजन को कम कर सकता है और नींव बल को कम कर सकता है;दूसरी ओर, यह चरम सीमाओं को बढ़ाने में मदद कर सकता है।परिस्थितियों में प्राकृतिक आपदाओं का विरोध करने की क्षमता।जब ताकत और स्थिरता गणना आवश्यकताओं को पूरा किया जाता है, तो अपेक्षाकृत छोटे हवा के दबाव वाले शरीर के आकार के गुणांक वाले स्टील पाइप टॉवर का उपयोग टॉवर बॉडी पर हवा के भार को काफी कम कर सकता है।
वोल्टेज: पावर ट्रांसमिशन उपकरण / इलेक्ट्रिक ट्रांसमिशन लाइन एंगल आयरन टॉवर स्टील ट्यूबलर टॉवर
वोल्टेज ग्रेड: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
उत्पादन की प्रक्रिया
यहां हमारे ट्रांसमिशन टावर के लिए निर्माण प्रक्रिया है;हालांकि, दोनों पक्षों को सभी ड्रॉइंग पर चर्चा करनी चाहिए और सभी शॉप ड्रॉइंग, तकनीकी विनिर्देश और किस मानक के अनुरूप होना चाहिए, इसकी पुष्टि करनी चाहिए।बड़े पैमाने पर उत्पादन से पहले, हमें अपने ग्राहक से सभी हस्ताक्षरित अनुमोदित दुकान चित्र और तकनीकी दस्तावेज प्राप्त करने होंगे।
हमारा फैब्रिकेशन ठेकेदार द्वारा तैयार किए गए और इंजीनियर द्वारा अनुमोदित डिटेल ड्रॉइंग के अनुसार सख्ती से होगा।शॉप असेंबली और टेस्ट की मंजूरी के बाद निर्माण शुरू होगा।
|
गर्म डुबकी galvanizing |
मानक | स्टील की मोटाई / मिमी |
मतलब कोटिंग मोटाई/μm |
धातु का तत्त्व |
विषय |
|
पोल शाफ्ट, क्रॉस हथियार और बोल्ट पर सामान |
एएसटीएम ए123 | >6 | 85 | एम.एन. | 0.25% -0.40% |
| <3-6 | 70 | ||||
| 1.5-3 | 55 | घन | <0.15% | ||
| <1.5 | 55 | ||||
| बोल्ट, नट और वाशर | जीबी/टी 5267.3-2008 | _____ | 54 | पी | <0.025% |
| (आईएसओ 10684-2004) | |||||
| फाउंडेशन बोल्ट |
एएसटीएम ए153/ A153M-09 |
_____ | 54 | एस | <0.03% |
