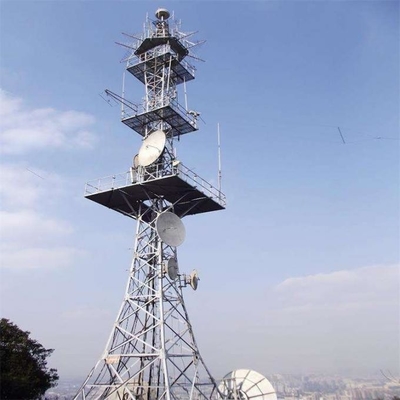

सेल्फ सपोर्टिंग स्टील टेलीकॉम सेल साइट टॉवर सिंगल ट्रांसमिशन फोन 4 जी मोबाइल एरियल
त्वरित विवरण:
1. डिजाइन कोड टीआईए/ईआईए-222-जी/एफ संरचना स्टील
2. ग्रेड माइल्ड स्टीलउच्च तन्यता स्टील जीबी / टी 700: क्यू 235 बी, क्यू 235 सी, क्यू 235 डीजीबी / टी 1591: क्यू 345 बी, क्यू 345 सी, क्यू 3455 डी,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. डिजाइन हवा की गति 250 किमी / घंटा . तक
4. स्वीकार्य विक्षेपण 0.5 ~ 1.0 डिग्री परिचालन गति
5. तनाव शक्ति (एमपीए) 360~510470~630
6. उपज शक्ति (टी≤16 मिमी) (एमपीए) 355235
7. बढ़ाव (%) 2024
8. प्रभाव शक्ति केवी (जे) 27 (20 डिग्री सेल्सियस) --- क्यू 235 बी (एस 235 जेआर) 27 (20 डिग्री सेल्सियस) --- क्यू 345 बी (एस 355 जेआर) 27 (0 डिग्री सेल्सियस) --- क्यू 235 सी (एस 235 जे 0) 27 (0 डिग्री सेल्सियस) --- क्यू 345 सी (एस 355 जे 0) 27 (20 डिग्री सेल्सियस) --- क्यू 235 डी (एस 235 जे 2) 27 (20 डिग्री सेल्सियस) --- क्यू 345 डी (एस 355 जे 2)
9. बोल्ट और नट ग्रेड 4.8, 6.8, 8.8
10. यांत्रिक गुणों के लिए मानक
10.1 बोल्ट आईएसओ 898-1
10.2 नट आईएसओ 898-2
10.3 वाशर आईएसओ 6507-1
11. आयामों के लिए मानक
11.1 बोल्ट DIN7990, DIN931, DIN933;
11.2 नट ISO4032, ISO4034;
11.3 वाशर DIN7989, DIN127B, ISO7091
12. वेल्डिंग विधि CO2 शील्ड आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW)
