टिकाऊ सबस्टेशन संरचना ट्रांसफार्मर इलेक्ट्रिक पोल जाली स्टील टॉवर

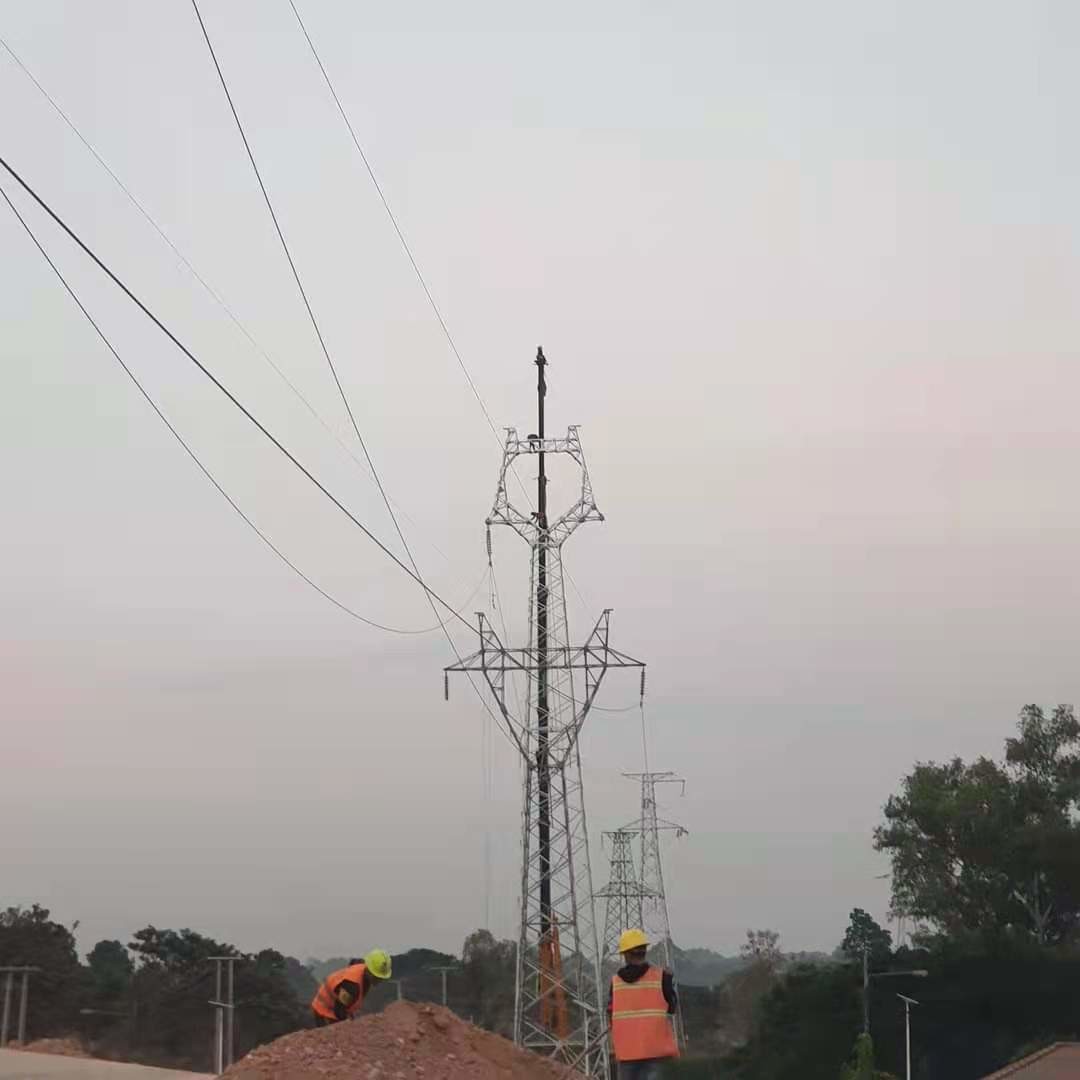

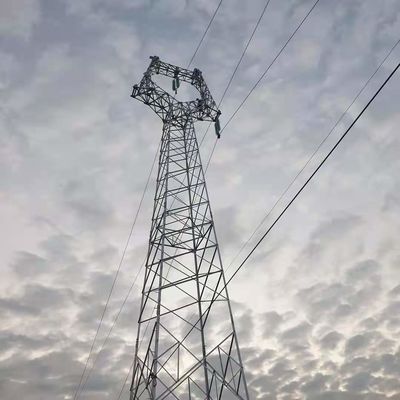

इलेक्ट्रिक ट्रांसमिशन लाइन मेटल लैटिस्ड टॉवर:
(1) व्यावसायिक डिजाइन (2) उन्नत उपकरण
(3) सख्त गुणवत्ता नियंत्रण (4) पूर्ण उत्पाद
(5) समृद्ध अनुभव (6) सेवा की पूरी श्रृंखला
विवरण:
शक्तिहस्तांतरणटावर उच्च वोल्टेज या अल्ट्राहाई वोल्टेज ओवरहेड की संरचना का समर्थन कर सकते हैं
ट्रांसमिशन लाइन और बिजली संरक्षण लाइनें।
अनुप्रयोग:
स्टील टॉवर की संरचना सरल और टिकाऊ है, और प्रसंस्करण और निर्माण में सुविधा है।
इस बीच गंभीर प्राकृतिक वातावरण जैसे उच्च ऊंचाई, कम दबाव, ऑक्सीजन की कमी,
रेतीले तूफ़ान और भीषण ठंडक मौजूद हैं, और विभिन्न भूवैज्ञानिक भू-आकृतियों की परिस्थितियों में जरूरतों को पूरा करते हैं
और हवा की गति।
विशेष विवरण:
उत्पादन के लिए, कंपनी कड़ाई से कच्चे माल और तैयार उत्पादों को संसाधित और बनाती है
घरेलू मानकों के साथ जैसे ट्रांसमिशन लाइन टॉवर के लिए विनिर्माण की विशिष्टता (जीबी/टी 2694),
टावर और ट्रांसमिशन लाइनों के हार्डवेयर के लिए कोल्ड फोर्जिंग हॉट डिप गैल्वनाइजिंग बोल्ट और नट (डीएल/टी 764.4-2002)
और 110-500kV ओवरहेड ट्रांसमिशन लाइन (GB50233-2005) के निर्माण और स्वीकृति के लिए कोड और
ASTM A36, ASTM A572 और ASTM A588 जैसे अमेरिकी मानक, ASTM A123 के अनुसार जस्ती,
ताकि यह सुनिश्चित किया जा सके कि उत्पाद ग्राहकों की जरूरतों को पूरा करते हैं।
| उत्पाद | सबस्टेशन संरचना मीनार |
| ऊंचाई | 5 मीटर से 30 मीटर या अन्य ऊंचाई ग्राहक की आवश्यकता |
| के लिए सूट | इलेक्ट्रिक पावर डिस्ट्रीब्यूशन ट्रांसमिशन स्टील टॉवर |
| आकार | Conoid, बहु-पिरामिड, स्तंभकार, बहुभुज या शंक्वाकार |
| सामग्री | आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2 Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2 साथ ही Q460, ASTM573 GR65, GR50, SS400, SS490 से ST52 तक हॉट रोल्ड कॉइल |
| ताकत | 2.5KN,5KN,8KN,10KN,12KN |
| आयाम का टॉरेंस | +- 2% |
| प्रकाश स्थिरता की ऑप्टिकल असेंबली | आईपी 65 |
| इलेक्ट्रोशॉक प्रतिरोधी सुरक्षात्मक ग्रेड | ग्रेड I |
| आवरण विरोधी जंग प्रदर्शन | कक्षा II |
| प्रकाश स्थिरता का कार्य वातावरण | -40 C~+45 C |
| सतह का उपचार | एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड: |
| ध्रुवों का जोड़ | सम्मिलित मोड, आंतरिक निकला हुआ किनारा मोड, आमने-सामने संयुक्त मोड |
| पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160किमी/घंटा |
| न्यूनतम उपज ताकत | 335एमपीए |
| न्यूनतम अंतिम तन्यता ताकत | 400mpa |
| अधिकतम अंतिम तन्यता ताकत | 620mpa |
| मानक | आईएसओ 9001 |
| प्रति खंड की लंबाई | 14 मीटर के भीतर एक बार बिना स्लिप जॉइंट का गठन |
| वेल्डिंग | हमने दोष परीक्षण पास किया है। आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग को आकार में सुंदर बनाता है वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
| उत्पादन की प्रक्रिया | कच्चा माल परीक्षण → कटिंगज → मोल्डिंग या बेंडिंग → वेलिडिंग (अनुदैर्ध्य) → आयाम सत्यापन → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → कैलिब्रेशन → डिबुर → गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → थ्रेड → पैकेज |
| संकुल | ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, वैसे भी क्लाइंट द्वारा आवश्यक रूप से अनुसरण कर सकते हैं, प्रत्येक 40HC या OT लोड कर सकता है कि क्लाइंट वास्तव में विनिर्देश और डेटा के आधार पर कितनी तस्वीरें गणना करेगा। |
| अंदाज | ग्राहक के अनुरोध के अनुसार आकार और शैली परिवर्तनशील हैं |
