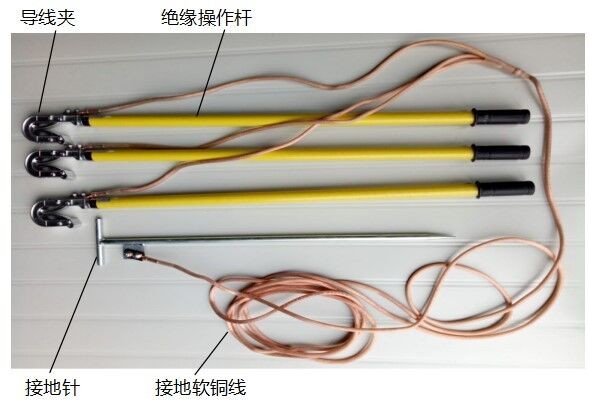

व्यक्तिगत सुरक्षा ग्राउंडिंग उपकरण सुरक्षा पृथ्वी तार
यह पारेषण लाइनों, बिजली संयंत्रों और सबस्टेशन उपकरणों, बिजली आउटेज रखरखाव के लिए शॉर्ट सर्किट ग्राउंडिंग के लिए उपयुक्त है।
फ़ीचर
1. एल्यूमीनियम clamper एल्यूमीनियम मिश्र धातु कास्टिंग के साथ, उच्च शक्ति, अच्छा चालकता है।
2. पोर्टेबल शॉर्ट-सर्किट ग्राउंडिंग तार निर्यात किए गए लकड़ी के बक्से के साथ कैनवास बैग में पैक किया जाता है, जो ले जाने और परिवहन के लिए आसान है
आइटम नंबर 223012

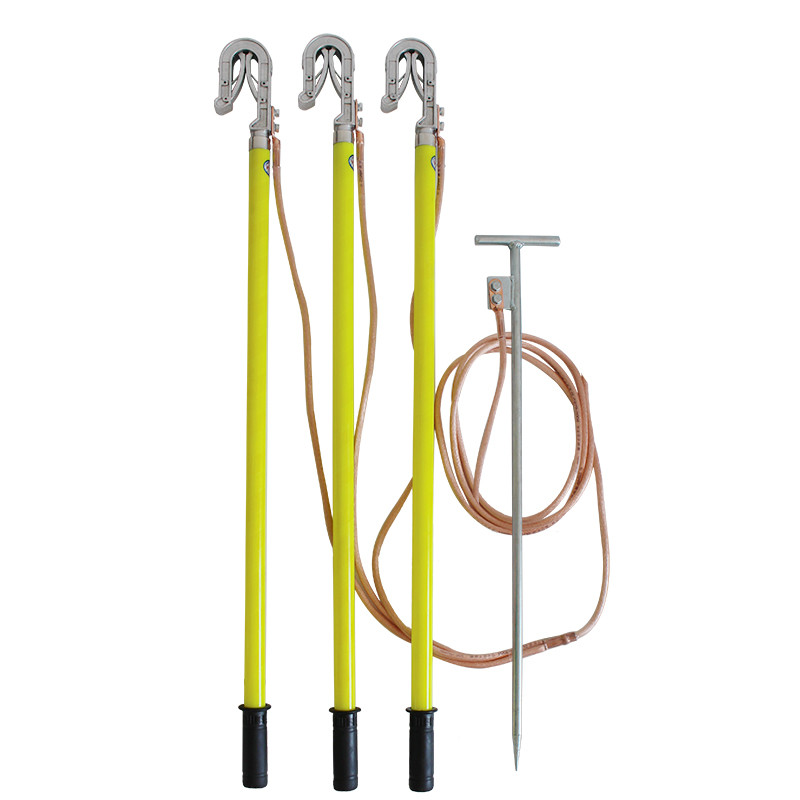

डबल जीभ तनाव (ट्रांसमिशन लाइन प्रकार)
आइटम नंबर 223011

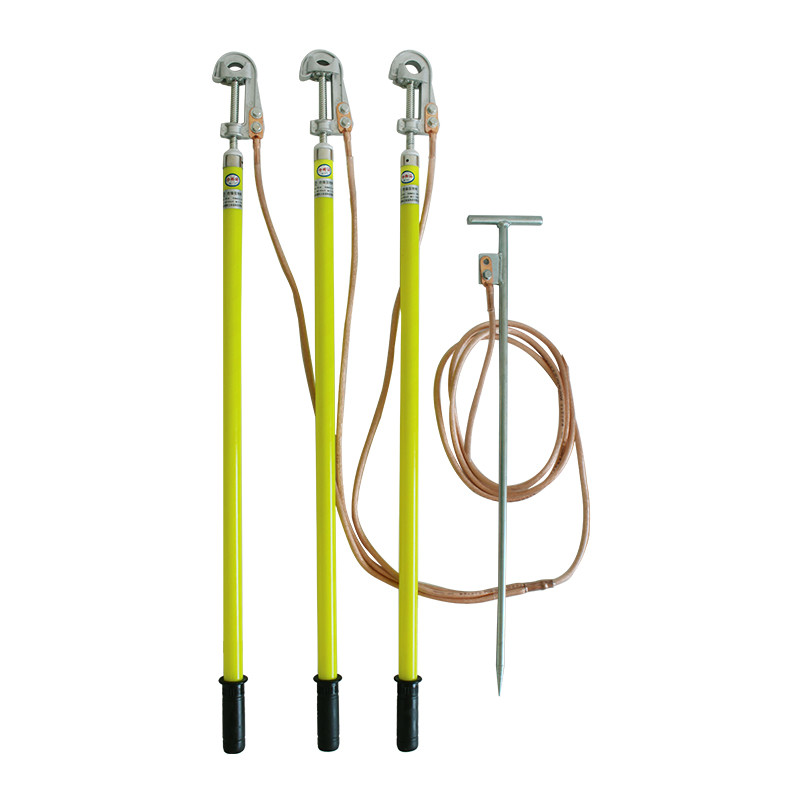

सर्पिल संघनन (ट्रांसमिशन लाइन प्रकार)
आइटम नंबर .2001

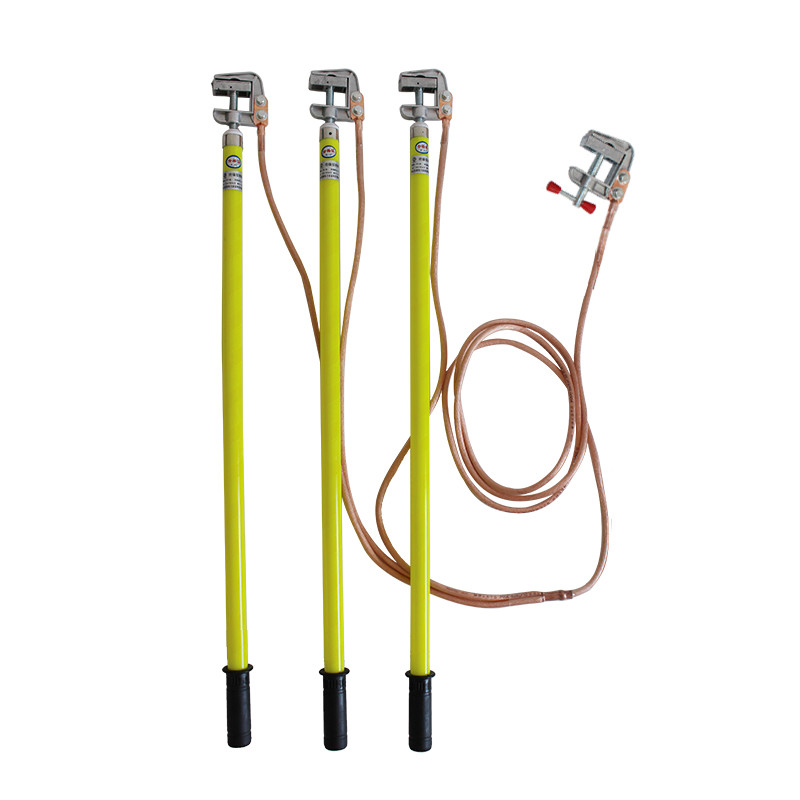

सर्पिल संघनन (सबस्टेशन) प्रकार)
ग्राउंडिंग वायर कॉन्फ़िगरेशन तालिका:
| वोल्टेज वर्ग | ग्राउंड सॉफ्ट कॉपर वायर |
ग्राउंड ऑपरेशन रॉड की लंबाई (मिमी) |
|||
| (मिमी2) | (म) | ||||
| इंसुलेटिंग | हाथ में | कुल लंबाई | |||
| 10KV | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1000 |
| 35KV | 25 | 1.5 * 3 + 18 | 900 | 600 | 1500 |
| 68KV | 25 | 1.5 * 3 + 20 | 1000 | 600 | 1600 |
| 110KV | 25,35 | 9 * 3 | 1300 | 700 | 2000 |
| 2 * 3 + 20 | |||||
| 220KV | 25,35 | 9 * 3 | 2100 | 900 | 3000 |
| 3 * 3 + 25 | |||||
| 330KV | 35,50 | १२ * ३ ४ * ३ + २५ | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13 * 3 ~ 20 * 3 | 4100 | 1400 | 5500 |
| 220-500KV ओवरहेड जमीन तार | 25 | 1 * 3 + 7 ~ 1.5 * 3 + 20 | 700 | 300 | 1000 |
| उच्च दबाव परीक्षण उपकरण | 35,50 | 5 * 3 ~ 10 * 3 | 700 | 300 | 1000 |
प्रति मीटर तांबे के तार का रेटेड मूल्य:
| अनुभागीय क्षेत्र (मिमी) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| तार व्यास (मिमी) | 4.2 | 5.7 | 7.5 | 8.78 | 1 1 | 12 | 16 | 17 |
| शीथ व्यास (Meath) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| प्रतिरोध मूल्य (ए) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| सुरक्षा वर्तमान | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
