उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Suntech Tower |
प्रमाणन: | ISO, CE |
मॉडल संख्या: | दूरसंचार ट्यूबलर टॉवर |
न्यूनतम आदेश मात्रा: | 1 टावर |
---|---|
मूल्य: | Get the newest price |
पैकेजिंग विवरण: | निर्यातित कंटेनर |
प्रसव के समय: | भुगतान के 30-35 दिन बाद |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 80000 मीट्रिक टन/मीट्रिक टन प्रति वर्ष |
प्रोडक्ट का नाम: | 3 लेग्ड टेलीकॉम ट्यूबलर टॉवर | सामग्री: | स्टील Q235, Q345, Q420 |
---|---|---|---|
ऊंचाई: | 15-20 मी | सतह का उपचार: | जस्ती |
हवा की गति: | 110~160किमी/घंटा_3 सेकंड का झोंका | जीवन काल: | 20-30 वर्ष |
हाई लाइट: | स्टील ट्यूबलर टॉवर हॉट डिप जस्ती,टेलीकॉम स्टील ट्यूबलर टॉवर,15 मीटर ऊंचाई टेलीकॉम टॉवर; |
दूरसंचार स्टील टॉवर के लिए हॉट डिप ग्लेवंज़ीड टेलीकॉम स्टील ट्यूबलर टॉवर
स्टील ट्यूबलर टॉवर हमारे कारखाने का एक पारंपरिक बेहतर उत्पाद है।विशेष रूप से स्व-विकसित बहु-स्टेशन निकला हुआ किनारा प्रसंस्करण प्रणाली ने प्रत्येक कार्य टुकड़े के लिए ज्यामितीय सहिष्णुता की सटीकता में काफी सुधार किया है।इस तरह की प्रक्रिया के लिए धन्यवाद, 190 मीटर ऊंचे हुआंगपु बड़े क्रॉसिंग स्टील ट्यूब टॉवर को राष्ट्रीय गुणवत्ता परियोजना के रूप में मूल्यांकित किया गया था।हमारे कारखाने को 2400 टन झुकने वाली मशीनों, लाइन काटने की मशीनों, सिलाई वेल्डिंग मशीनों और सीएनसी प्लाज्मा काटने की मशीनों जैसे उन्नत उपकरणों के साथ आपूर्ति की जाती है।इन उपकरणों के साथ, यह बहुभुज और गोल आकार में समान-व्यास ट्यूब और शंकु के आकार के ट्यूबों का उत्पादन करने में सक्षम है।सीएनसी सिलाई वेल्डिंग मशीन स्टील ट्यूब के लिए सिलाई वेल्डिंग के एक बार मोल्डिंग का एहसास कर सकती है और वेल्डिंग लाइन एकल वेल्डिंग के माध्यम से डबल-साइज मोल्डिंग प्राप्त कर सकती है।हमारे कारखाने को इसकी उत्पादन क्षमता और उत्पाद की गुणवत्ता के लिए अत्यधिक पुष्टि की गई है।
मोनोपोल टावर
सिंगल ट्यूब टॉवर जिसे मोनोपोल टॉवर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने के साथ,
9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करना, लागत प्रभावी, और अधिकांश द्वारा अपनाया गया है
निर्माण।टॉवर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति के माध्यम से जुड़ा होता है
बोल्टइसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार की जटिल फ़ील्ड साइट के अनुकूल हो सकती है।
गायेड टॉवर
गाईड टॉवर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील मैन वायर का उपयोग करके मजबूत की जाती है।
गाईड टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है।यह हल्का है और
दूसरों की तुलना में सस्ता।यह भौगोलिक विस्तृत क्षेत्रों के लिए बहुत उपयुक्त है।
दूरसंचार टावर- माल का विवरण और प्रमुख पैरामीटर
नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
1 | डिजाइन कोड | ANSI/TIA222G, यूरोपीय मानक और अन्य |
2 | डिजाइन लोड हो रहा है |
1. दुनिया भर में ग्राहकों द्वारा निर्दिष्ट के अनुसार एंटीना लोड क्षेत्र। 2. ग्राहकों के अनुरोध के अनुसार हवा की गति। 3. ग्राहकों द्वारा निर्दिष्ट के अनुसार विक्षेपण और मोड़ कोण, एक्सपोजर श्रेणी, स्थलाकृतिक श्रेणी। |
4 | संरचना वर्गीकरण | द्वितीय |
5 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461 2009, एएसटीएम ए123 |
6 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q345B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
7 | बोल्ट्स एंड नट्स | मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
8 | नींव | 50KPa, 100KPa, 150KPa मिट्टी की असर क्षमता मुख्य रूप से। |
9 | टॉवर प्रकार |
1. 3 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 2. 3 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 3. 4 लेग सेल्फ सपोर्टेड एंगुलर टावर्स 4. 4 लेग सेल्फ सपोर्टेड ट्यूबलर टावर्स 5. गाये हुए मस्ती 6. मोनोपोल टॉवर 7. छलावरण टॉवर: ताड़ का पेड़, देवदार का पेड़, नारियल और अन्य पेड़ 8. आरडीएस टावर: रैपिड डिप्लॉय साइट/टॉवर 9. रूफटॉप टावर्स 10. स्मार्ट डंडे |
10 | गारंटी |
1. टॉवर संरचनाएं: 10 वर्ष 2. छलावरण टॉवर ए।छाल: 10 साल बी।शाखाएँ और पत्तियाँ: 3 वर्ष |
1 1 | वापसी अवधि | 50 साल |
12 | सामान |
1. पेंट किट (आईसीएओ मानक): पानी आधारित ऐक्रेलिक एंटीकोर्सिव पेंट जिसमें प्राइमर, इंटरनेशनल ऑरेंज / रेड और आइवरी व्हाइट शामिल हैं 2. एविएशन लाइट: 48V/220V डबल लाइट और सिंगल लाइट और सोलर लाइट 3. लाइटनिंग सिस्टम: 70mm2 G/Y कॉपर केबल डाउन कंडक्टर के साथ लाइटनिंग रॉड या क्लैम्प के साथ 25x3mm कॉपर फ्लैट टेप, और कॉपर कोटेड स्टील बसबार या क्लाइंट द्वारा निर्दिष्ट के अनुसार। 4. अर्थिंग सिस्टम: कॉपर क्लैड स्टील स्ट्रैंड केबल और लग्स आदि के साथ अर्थिंग रॉड या ग्राहकों द्वारा निर्दिष्ट के अनुसार। 5. ग्राहकों द्वारा निर्दिष्ट अनुसार एसीडीबी 6. फेंसिंग: रेजर वायर और गेट के साथ पलिसडे फेंस और वायर मेश फेंस। 7. फॉल अरेस्ट सिस्टम: जीबी और सीई सर्टिफिकेट फॉल अरेस्ट सिस्टम। 8. ऑप्टिकल फाइबर केबल: क्लाइंट द्वारा निर्दिष्ट के अनुसार 9. जेनरेटर: क्लाइंट द्वारा निर्दिष्ट के अनुसार 10. चंदवा और जेनरेटर केज: ग्राहकों द्वारा निर्दिष्ट के अनुसार |

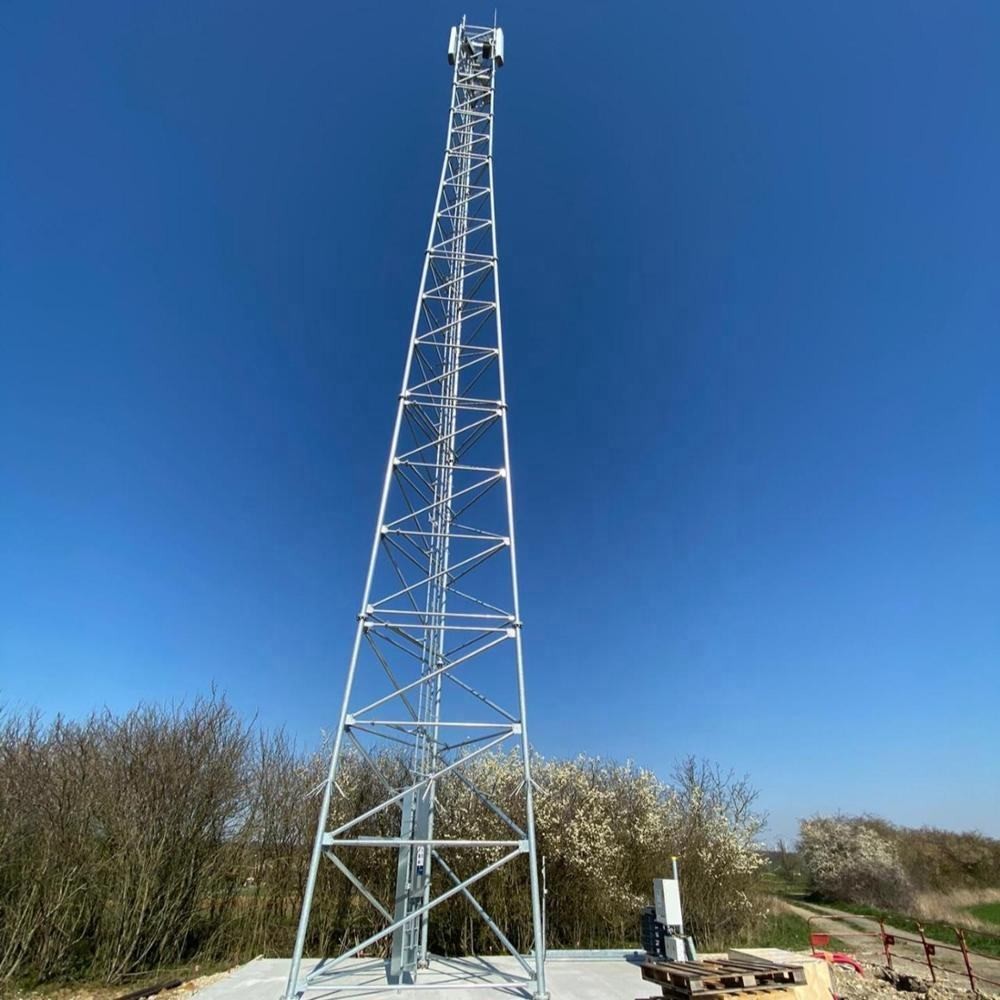

कारख़ाना आपूर्ति सेल्फ सपोर्टिंग 3 लेग्ड टेलीकॉम स्टील ट्यूब टॉवर स्टील ट्यूब से बने होते हैं, जिन्हें डिज़ाइन किया गया है:
एक ट्यूबलर बेस पैटर्न। संचार टावर मध्यम से भारी भार के लिए अनुकूलित है जिसका उपयोग . के लिए किया जाता है
मानक सेलुलर साइट।3 पैर ट्यूबलर उच्च गुणवत्ता 60 मीटर दूरसंचार स्टील टॉवर सुसज्जित किया जा सकता है
विभिन्न प्रकार के सामान के साथ, जैसे काम या आराम प्लेटफॉर्म, एंटीना माउंट, सुरक्षा उपकरण, बाधा रोशनी,
बिजली संरक्षण किट और बहुत कुछ।सभी सहायक उपकरण किसी भी वांछित ऊंचाई और अभिविन्यास पर स्थापित किए जा सकते हैं
ग्राहक विशिष्टता के अनुसार।
हम चीनी टॉवर निर्माता का नेतृत्व कर रहे हैं जिनके पास 26वर्षों के अनुभव, सभी प्रकार के टॉवर उत्पादों और संबंधित सामानों की पेशकश, स्थापना और रखरखाव करते हैं, और दशकों से 65 से अधिक देशों को निर्यात कर रहे हैं।
इसके अलावा, हमारे पास अंतरराष्ट्रीय मानक के आधार पर टावर डिजाइन के लिए बहुत सारे अनुभव हैं और दुनिया भर में हमारे ग्राहकों को कम लागत प्रभावी समाधान प्रदान करते हैं।
उत्पादन प्रक्रिया
यहां हमारे ट्रांसमिशन टावर के लिए निर्माण प्रक्रिया है;हालांकि, दोनों पक्षों को सभी ड्रॉइंग पर चर्चा करनी चाहिए और सभी शॉप ड्रॉइंग, तकनीकी विनिर्देश और किस मानक के अनुरूप होना चाहिए, इसकी पुष्टि करनी चाहिए।बड़े पैमाने पर उत्पादन से पहले, हमें अपने ग्राहक से सभी हस्ताक्षरित अनुमोदित दुकान चित्र और तकनीकी दस्तावेज प्राप्त करने होंगे।
दूरसंचार संरचना निर्माण गाइड
यदि आपके पास टॉवर संरचना निर्माण पर कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें, हम आपको मार्गदर्शन कर सकते हैं कि टॉवर संरचना को चरण दर चरण कैसे खड़ा किया जाए, हम टॉवर संरचना निर्माण विधानसभा ड्राइंग और असेंबली निर्देश भी बना सकते हैं। इसलिए यह आपकी मदद करेगा टावर पर बाहर संरचना निर्माण आसानी से
