उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Suntech |
प्रमाणन: | ISO |
मॉडल संख्या: | ट्रांसमिशन लाइन जाली टॉवर |
न्यूनतम आदेश मात्रा: | 1 टावर |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यातित कंटेनर |
प्रसव के समय: | जमा करने के 25-30 दिन बाद |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 2000 सेट प्रति वर्ष |
सामग्री: | स्टील Q235B/Q345B/Q420 | सतह: | शाखाओं के साथ गर्म-डुबकी गैल्वेनाइज्ड और विशिष्ट छाल |
---|---|---|---|
कद: | 0 मी ~ 200 मी | आवेदन: | दूरसंचार टावर |
मूल हवा की गति: | 110~160किमी/घंटा_3 सेकंड का झोंका | जिंदगी: | 25-30 वर्ष |
हाई लाइट: | 330kv दूरसंचार स्टील टॉवर,जस्ती कोष्ठक दूरसंचार स्टील टॉवर,330kv स्टील एंटीना टॉवर |

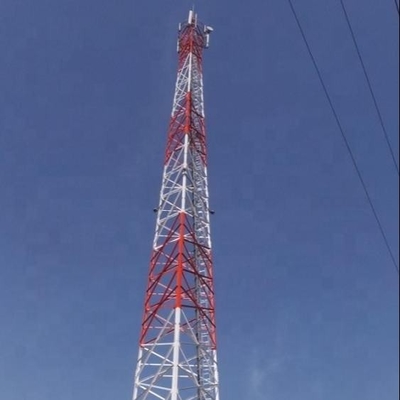

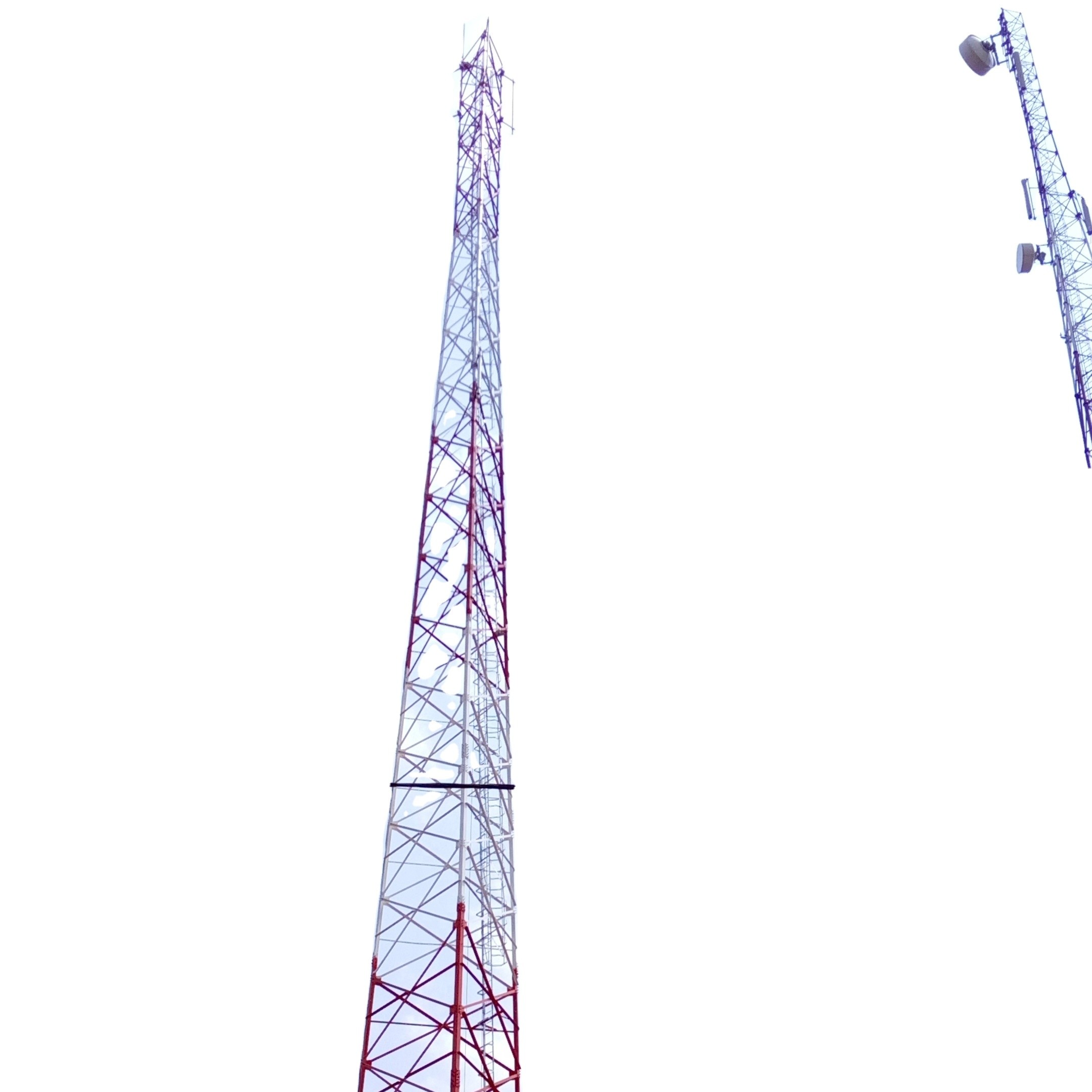

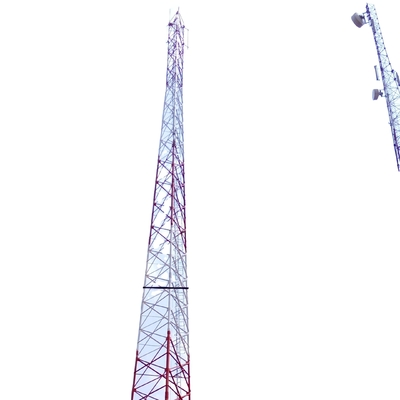

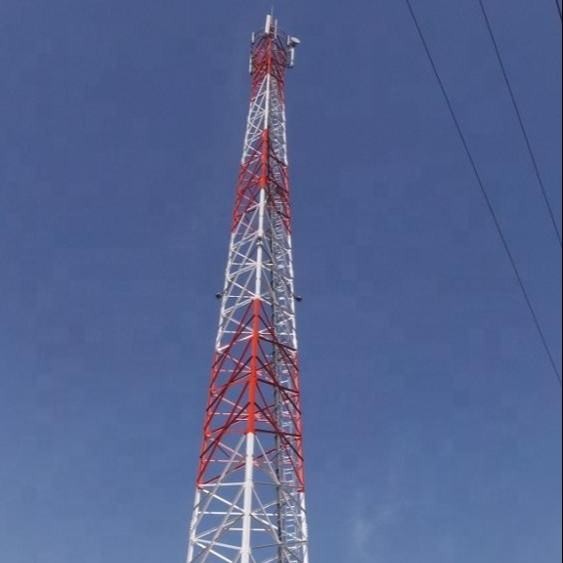

गर्म डुबकी जस्ती और ब्रैकेट के साथ 3 पैर कोणीय टेलीकॉम स्टील टॉवर
सनटेक पावर ग्रुप चीन में सबसे बड़ी प्रोक्योरमेंट, इंजीनियरिंग और कॉन्ट्रैक्टिंग ग्रुप कंपनियों में से एक है। हमारी ग्रुप ब्रांच कंपनी और फैक्ट्री पहले ही लगे हुए हैं
26 से अधिक वर्षों से विद्युत शक्ति के क्षेत्र में।
टॉवर डिजाइन
हमें अपनी आवश्यकताओं के बारे में बताएं और हम आपकी आवश्यकताओं को पूरा करने के लिए एक पूर्ण एंटीना समर्थन संरचना का डिजाइन और विस्तार करेंगे।सभी टावर डिजाइन पूर्ण रूप से किया जाता है
दूरसंचार उद्योग संघ के मानक टीआईए/ईआईए-222-जी/एफ, "स्टील एंटीना और एंटीना सहायक संरचनाओं के लिए संरचनात्मक मानकों" और अन्य उद्योग मानकों, जैसा लागू हो, के नवीनतम संशोधन के अनुरूप।
डिजाइन और विवरण
दक्षिण अमेरिका और अफ्रीका में उपयोग किए जाने वाले टावर के लगभग हर मेक और मॉडल के साथ हमारे पास व्यापक अनुभव है।इस वजह से, हम किसी भी जरूरत को पूरा करने और किसी भी टावर को फिट करने के लिए एंटीना माउंट और अन्य टावर संलग्नक डिजाइन और विस्तार कर सकते हैं।इन-हाउस फैब्रिकेशन सुविधा के साथ, हम अपनी बारीकी से जांच के तहत वस्तुओं का कस्टम-निर्माण कर सकते हैं
आपको जो चाहिए वह वितरित करने के लिए।
संरचना विश्लेषण और गणना
हम असाधारण संरचनात्मक विश्लेषण सेवाएं प्रदान करते हैं।एक संरचनात्मक विश्लेषण सिर्फ एक दृश्य निरीक्षण से अधिक गहरा होता है।दृश्य निरीक्षण
एक टॉवर की भौतिक स्थिति दिखाएगा जैसे कि जंग लगना, वेल्ड का टूटना, मुड़े हुए सदस्य, आदि। लेकिन यह नहीं दिखाएगा कि एक टॉवर है या नहीं
वह जिस भार का समर्थन कर रहा है, उससे अभिभूत।एक संरचनात्मक विश्लेषण तनाव के तहत विभिन्न सामग्रियों के ज्ञात व्यवहार के साथ तनाव के लिए गणितीय इंजीनियरिंग फ़ार्मुलों का उपयोग करता है, यह निर्धारित करने के लिए कि क्या टॉवर पर कोई एक बिंदु सुरक्षित सीमा से परे है।अत्याधुनिक कंप्यूटर सॉफ़्टवेयर का उपयोग करके, हम किसी भी स्टील संरचना का गणितीय मॉडल बना सकते हैं, और टावर पर सैकड़ों बिंदुओं पर तनाव को तुरंत निर्धारित कर सकते हैं।
ट्राएनएसमिशन लाइन स्टील टॉवर और सबस्टेशन संरचना- माल विवरण और प्रमुख पैरामीटर
एनओ | डीलेखन | डीविस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
1 | डीईसाइन कोड |
1. चीनी राष्ट्रीय मानक: ए। डीएल/टी 5154-2002 ओवरहेड ट्रांसमिशन लाइन के टॉवर और पोल संरचनाओं के लिए डिजाइन का तकनीकी विनियमन बी। डीएल/टी 5219-2005 ओवरहेड ट्रांसमिशन लाइन के डिजाइनिंग फाउंडेशन के लिए तकनीकी विनियमन 2. एअमेरिकी अनुसूचित जनजातिएंडर्ड: ए। एएससीई 10-97-2000 जालीदार स्टील ट्रांसमिशन संरचनाओं का डिजाइन बी। एसीआई 318-02 संरचना कंक्रीट के लिए बिल्डिंग कोड की आवश्यकता |
2 | डीईसाइन सॉफ्टवेयर | पीएलएस और एमएस टॉवर, एसएपी2000, ऑटोकैड, एसटीडब्ल्यू, टीडब्ल्यूसॉलिड, एसएलसीएडी आदि |
3 | डेसाइन लोड हो रहा है | एदुनिया भर में ग्राहकों द्वारा आवश्यकता और विनिर्देश के अनुसार। |
4 | लीओड टेस्ट/विनाशकारी परीक्षण | वूयदि आवश्यक हो तो ई सरकारी प्राधिकरण द्वारा इसकी व्यवस्था कर सकता है और इस तरह के परीक्षण की लागत टावर मूल्य निर्धारण से अलग है। |
5 | वीओल्टेज | 33KV, 66/69KV, 110 केवी, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ट्रांसमिशन लाइन |
6 | गर्म-डुबकी गैल्वनीकरण | मैंएसओ 1461-2009, एएसटीएम ए123 |
7 | एसटील ग्रेड |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q355B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
8 | बीओल्ट्स एंड नट्स | चीनी, आईएसओ और डीआईएन मानक दोनों के लिए मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
9 | टीओवर टाइप | कोणीय टावर्स, ट्यूबलर टावर्स, जीउयद मस्ती, एमओनोपोल टॉवर |
10 | टीओवर टाइप | एसनिलंबन टावर, टीएंशन टावर, डीईड टॉवर, एससबस्टेशन संरचना |
11 | वूगारंटी | टीओवर संरचनाएं: 10 साल |
12 | आरवापसी अवधि | 50 साल |
13 | टीआरखेल | वूई दुनिया के सबसे बड़े बंदरगाह के बहुत करीब है जो समुद्री परिवहन के लिए हमारा लाभ है। |
14 | क्यूवास्तविकता नियंत्रण |
एफआईएसओ 9001 प्रणाली और कच्चे माल के लिए कड़ाई से क्यूसी निरीक्षण, प्रोटोटाइप असेंबली टेस्ट, गैल्वनाइजेशन टेस्ट और मात्रा और गुणवत्ता दोनों के लिए प्री-शिपमेंट निरीक्षण हम गुणवत्ता पहले और 100% निरीक्षण अनुपात का इलाज करते हैं। |
