उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Suntech |
प्रमाणन: | ISO |
मॉडल संख्या: | दूरसंचार टावर |
न्यूनतम आदेश मात्रा: | 1 टावर |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | निर्यातित कंटेनर |
प्रसव के समय: | जमा करने के 30-35 दिन बाद |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 80000 मीट्रिक टन/मीट्रिक टन प्रति वर्ष |
नाम: | वायर गाईड टॉवर | सामग्री: | स्टील Q355/Q255 |
---|---|---|---|
हवा की गति: | 120 किमी/घंटा | आवेदन: | जालीदार ट्यूबलर टॉवर |
वोल्टेज ग्रेड: | 10KV - 750KV | सतह का उपचार: | गरम डुबकी जस्ती |
हाई लाइट: | स्टील Q255 गाइ वायर टॉवर,स्टील Q255 गाइ वायर टॉवर,टेलीकम्युनिकेशन गाईड टॉवर: |

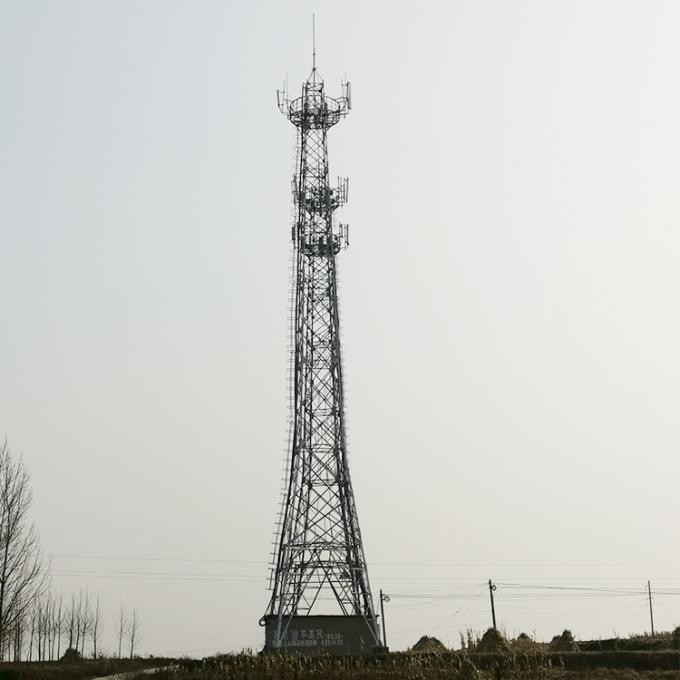

दूरसंचार मस्त जस्ती स्टील जाली ट्यूबलर गाइ वायर गाईड टॉवर
त्वरित विवरण:
दूरसंचार त्रिकोणीय मस्तूल डिजाइन जस्ती स्टील जाली ट्यूबलर गाइ वायर गाइड टॉवर
स्टील ट्यूब टॉवर संरचना में सापेक्ष तकनीकी और आर्थिक फायदे हैं, और यह बड़े भार को सहन करने वाले ट्रांसमिशन टावरों के लिए उपयुक्त है।
अनुप्रयोग:
चीन में, स्टील पाइप प्रोफाइल का उपयोग 500kV डबल-सर्किट टावरों और एक ही टावर पर चार-पास टावरों में भी किया गया है, जो इसके अच्छे प्रदर्शन और लाभों को दर्शाता है।स्टील पाइप टॉवर संरचना को इसकी उत्कृष्ट क्रॉस-सेक्शन कठोरता, अच्छे क्रॉस-सेक्शन बल विशेषताओं, सरल बल और सुंदर उपस्थिति के कारण विभिन्न वोल्टेज स्तरों के साथ अच्छी तरह से विकसित किया गया है।विशेष रूप से बड़े-बड़े ढांचे और शहरी पावर ग्रिड टावर संरचनाओं में।
विशेष विवरण:
नहीं। | विवरण | विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर्स |
1 | डिजाइन कोड |
1. चीनी राष्ट्रीय मानक: ए।डीएल/टी 5154-2002 ओवरहेड ट्रांसमिशन लाइन के टॉवर और पोल संरचनाओं के लिए डिजाइन का तकनीकी विनियमन बी।डीएल/टी 5219-2005 ओवरहेड ट्रांसमिशन लाइन के डिजाइनिंग फाउंडेशन के लिए तकनीकी विनियमन 2. अमेरिकी मानक: ए।एएससीई 10-97-2000 जालीदार स्टील ट्रांसमिशन संरचनाओं का डिजाइन बी।एसीआई 318-02 बिल्डिंग कोड स्ट्रक्चर कंक्रीट के लिए आवश्यकता |
2 | डिजाइन सॉफ्टवेयर | पीएलएस और एमएस टॉवर, एसएपी 2000, ऑटोकैड, एसटीडब्ल्यू, टीडब्ल्यूसॉलिड, एसएलसीएडी आदि |
3 | डिजाइन लोड हो रहा है | दुनिया भर में ग्राहकों द्वारा आवश्यकता और विनिर्देश के अनुसार। |
4 | लोड परीक्षण/विनाशकारी परीक्षण | यदि आवश्यक हो तो हम सरकारी प्राधिकरण द्वारा इसकी व्यवस्था कर सकते हैं और इस तरह के परीक्षण की लागत टावर मूल्य निर्धारण से अलग है। |
5 | वोल्टेज | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ट्रांसमिशन लाइन |
6 | गर्म-डुबकी गैल्वनीकरण | आईएसओ 1461-2009, एएसटीएम ए123 |
7 | इस्पात श्रेणी |
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 . के बराबर है 2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q355B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
8 | बोल्ट्स एंड नट्स | चीनी, आईएसओ और डीआईएन मानक दोनों के लिए मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट |
9 | टॉवर प्रकार | कोणीय टावर्स, ट्यूबलर टावर्स, गाईड मस्त, मोनोपोल टावर |
10 | टॉवर प्रकार | सस्पेंशन टॉवर, टेंशन टॉवर, डेड टॉवर, सबस्टेशन स्ट्रक्चर |
1 1 | गारंटी | टॉवर संरचनाएं: 10 वर्ष |
12 | वापसी अवधि | 50 साल |
13 | परिवहन | हम दुनिया के सबसे बड़े बंदरगाह के बहुत करीब हैं जो समुद्री परिवहन के लिए हमारे लिए फायदेमंद है। |
14 | गुणवत्ता नियंत्रण |
आईएसओ 9001 प्रणाली का पालन करें और मात्रा और गुणवत्ता दोनों के लिए कच्चे माल, प्रोटोटाइप असेंबली टेस्ट, गैल्वनाइजेशन टेस्ट और प्री-शिपमेंट निरीक्षण के लिए कड़ाई से क्यूसी निरीक्षण करें। हम गुणवत्ता पहले और 100% निरीक्षण अनुपात का इलाज करते हैं। |
मोनोपोल टावर
सिंगल ट्यूब टॉवर जिसे मोनोपोल टॉवर भी कहा जाता है, आमतौर पर इस्तेमाल किया जाने वाला प्रकार है, सुंदर दिखने के साथ,
9 से 18 वर्ग मीटर के एक छोटे से क्षेत्र को कवर करते हुए, लागत प्रभावी, और अधिकांश द्वारा अपनाया जाता है
निर्माण।टॉवर बॉडी अधिक उचित खंड को अपनाती है, जो उच्च शक्ति के माध्यम से जुड़ा होता है
बोल्टइसमें आसान स्थापना की विशेषताएं हैं और यह विभिन्न प्रकार की जटिल फ़ील्ड साइट के अनुकूल हो सकती है।
गायेड टॉवर
गाईड टॉवर में एक नया रूप है, और इसकी सबसे बड़ी विशेषता स्टील मैन वायर का उपयोग करके मजबूत की जाती है।
गाईड टॉवर एक सामान्य प्रकार का संचार टॉवर है जो किफायती और व्यावहारिक है।यह हल्का है और
दूसरों की तुलना में सस्ता।यह भौगोलिक विस्तृत क्षेत्रों के लिए बहुत उपयुक्त है।
सेल्फ सपोर्टिंग टॉवर
सेल्फ सपोर्टिंग टॉवर आमतौर पर 4 लेग टॉवर का 3 लेग होता है, और इसकी सामग्री स्टील पाइप या एंगल स्टील होती है।से संबंधित
कनेक्शन, ट्यूबलर टावर निकला हुआ किनारा से जुड़ा हुआ है, और कोण स्टील टावर नट और बोल्ट से जुड़ा हुआ है।
विशेषताएं:
1. पवन भार का छोटा गुणांक, तेज हवा प्रतिरोध।
2. भूमि संसाधन, सुविधाजनक स्थान बचाएं।
3. सुविधाजनक परिवहन और स्थापना।
व्यक्ति से संपर्क करें: Peter
दूरभाष: 86-13958364836

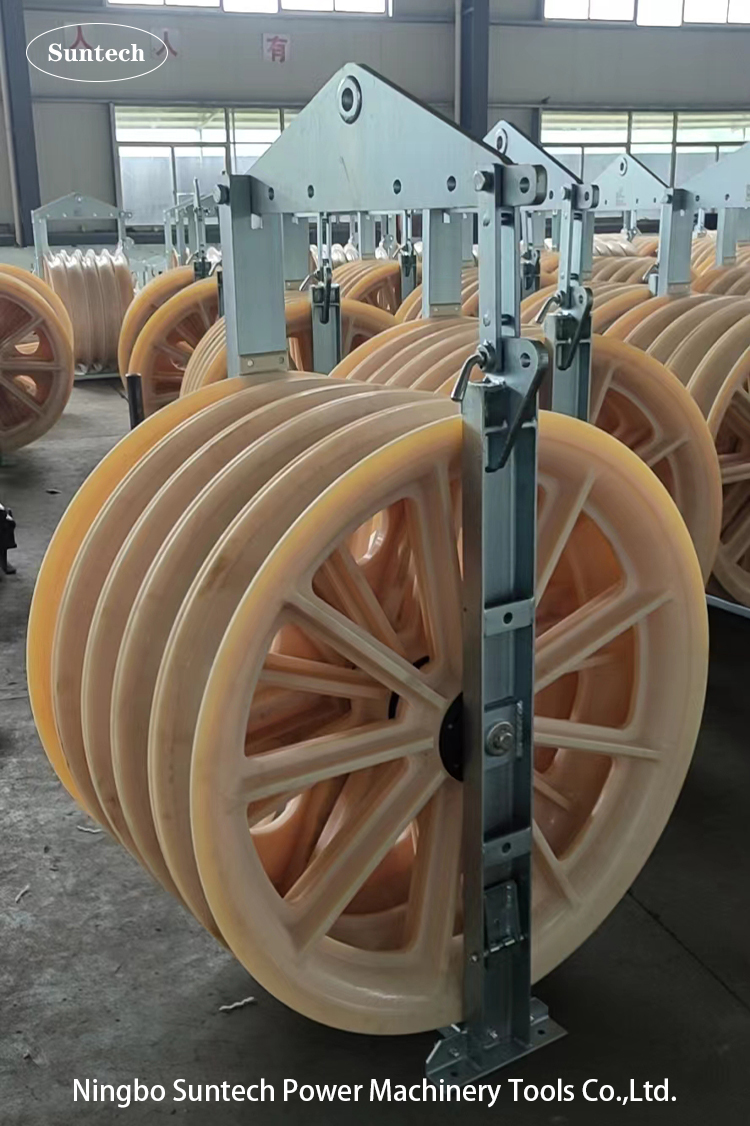

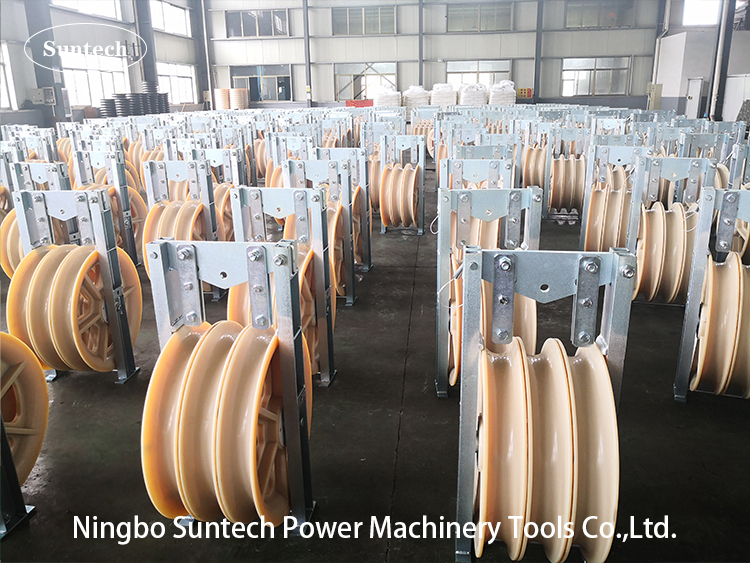

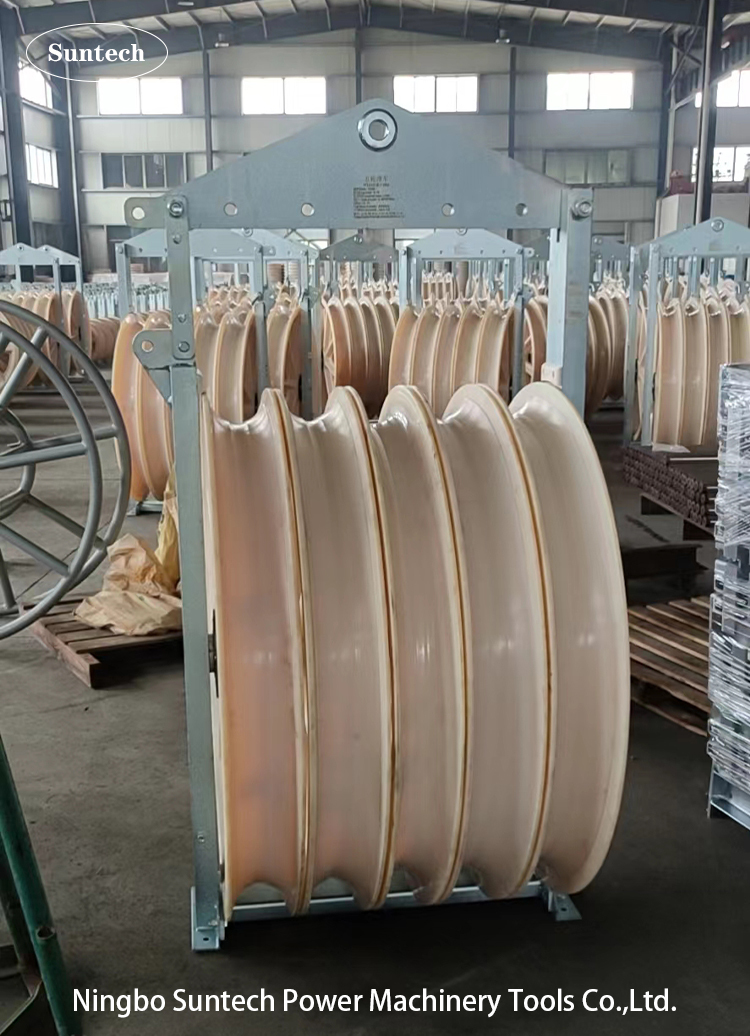

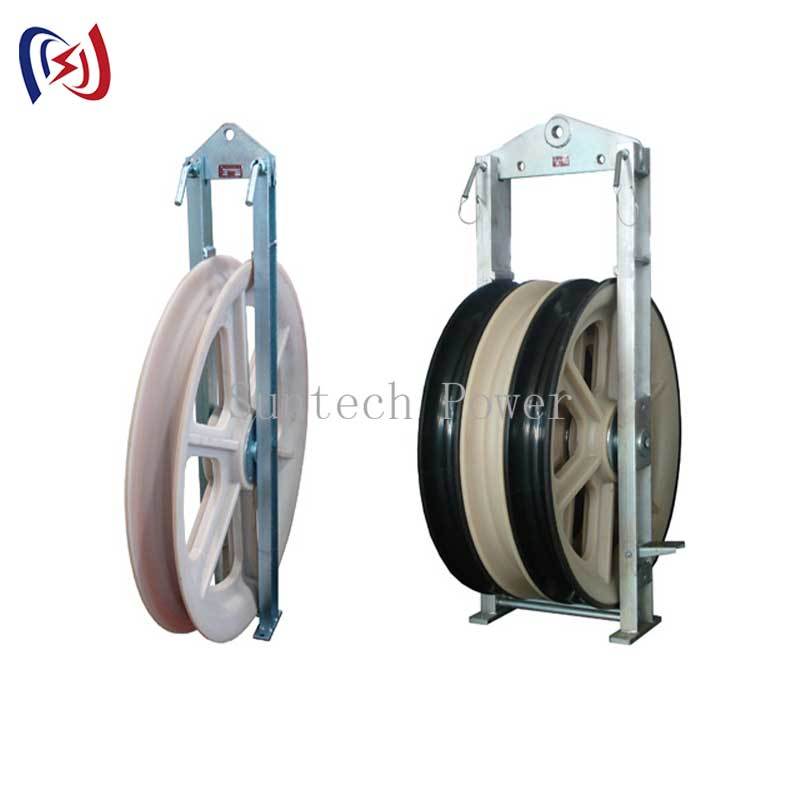

डिया 660 मिमी कंडक्टर स्ट्रिंग ब्लॉक / ओवरहेड पावर लाइनों के लिए स्ट्रिंग उपकरण
