उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Suntech |
प्रमाणन: | ISO9001 |
मॉडल संख्या: | जाली टॉवर |
न्यूनतम आदेश मात्रा: | 1 टावर |
---|---|
मूल्य: | Get the newest prices |
पैकेजिंग विवरण: | निर्यातित कंटेनर |
प्रसव के समय: | 30-35days भुगतान के बाद |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | 5000ton प्रति माह |
इस्पात श्रेणी: | क्यू235, क्यू345बी, क्यू345डी | स्ट्रक्चरर प्रकार: | जाली स्टील टॉवर / स्टील पोल टॉवर |
---|---|---|---|
वेल्डिंग: | लिंकन स्वचालित जलमग्न आर्क वेल्डिंग | काट रहा है: | सीएनसी इंटरसेक्टिंग लाइन कटिंग |
आवेदन: | बिजली वितरण के लिए हाई वोल्टेज पावर इलेक्ट्रिक ट्रांसमिशन टावर्स | अधिकतम हवा की गति: | 210 किमी / घंटा |
हाई लाइट: | एचडीजी स्टील लैटिस टावर्स,एंगर स्टील लैटिस टावर्स,एचडीजी इलेक्ट्रिक ट्रांसमिशन लाइन टॉवर |

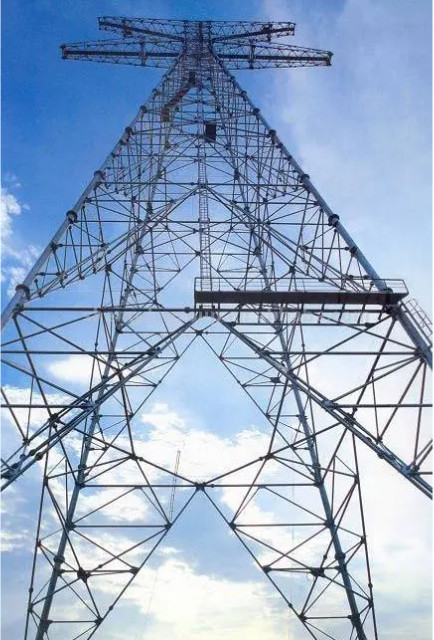

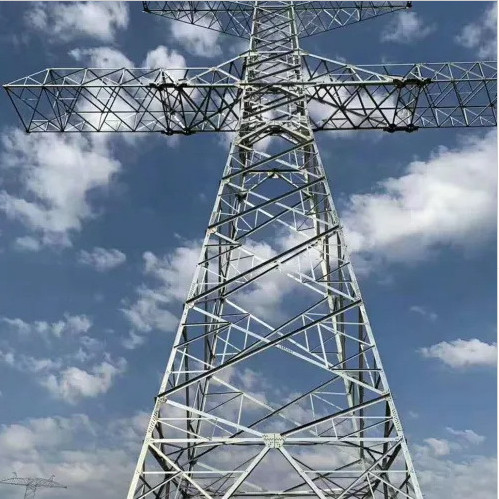

हॉट डिप गैल्वनाइजेशन एंगुलर लैटिस स्टील टावर्स इलेक्ट्रिक ट्रांसमिशन लाइन टॉवर
ट्रांसमिशन लाइन टावर या तो मोनोपोलर या बाइपोलर सिस्टम होते हैं।द्विध्रुवीय प्रणालियों के साथ, टावर के प्रत्येक तरफ एक कंडक्टर के साथ एक कंडक्टर व्यवस्था का उपयोग किया जाता है।कुछ योजनाओं पर, ग्राउंड कंडक्टर का उपयोग इलेक्ट्रोड लाइन या ग्राउंड रिटर्न के रूप में किया जाता है।इस मामले में, तोरणों के विद्युत रासायनिक क्षरण को रोकने के लिए इसे तोरणों पर सर्ज अरेस्टर से लैस इंसुलेटर के साथ स्थापित किया जाना था।ग्राउंड रिटर्न के साथ सिंगल-पोल सनटेक ट्रांसमिशन के लिए, केवल एक कंडक्टर वाले टावरों का उपयोग किया जा सकता है।कई मामलों में, हालांकि, टावरों को बाद में दो-ध्रुव प्रणाली में बदलने के लिए डिज़ाइन किया गया है।इन मामलों में, अक्सर यांत्रिक कारणों से टॉवर के दोनों किनारों पर कंडक्टर स्थापित किए जाते हैं।जब तक दूसरे पोल की आवश्यकता नहीं होती, तब तक इसे या तो इलेक्ट्रोड लाइन के रूप में उपयोग किया जाता है या उपयोग में आने वाले पोल के समानांतर जोड़ा जाता है।बाद के मामले में, कनवर्टर स्टेशन से अर्थिंग (ग्राउंडिंग) इलेक्ट्रोड तक की लाइन को भूमिगत केबल के रूप में बनाया जाता है, ओवरहेड लाइन के रूप में एक अलग रास्ते पर या ग्राउंड कंडक्टर का उपयोग करके।
किसी भी दिशा में कंडक्टर लोड, असंतुलित कंडक्टर, हवा और बर्फ के कारण टावर्स स्वावलंबी और सभी बलों का विरोध करने में सक्षम हो सकते हैं।ऐसे टावरों में अक्सर लगभग वर्गाकार आधार होते हैं और आमतौर पर जमीन से संपर्क के चार बिंदु होते हैं।
एक अर्ध-लचीला टॉवर डिज़ाइन किया गया है ताकि यह यांत्रिक भार को आसन्न संरचनाओं में स्थानांतरित करने के लिए ओवरहेड ग्राउंडिंग तारों का उपयोग कर सके, यदि एक चरण कंडक्टर टूट जाता है और संरचना असंतुलित भार के अधीन है।यह प्रकार अतिरिक्त-उच्च वोल्टेज पर उपयोगी होता है, जहां चरण कंडक्टर बंडल होते हैं (प्रति चरण दो या अधिक तार)।एक विनाशकारी दुर्घटना या तूफान को छोड़कर, उन सभी के एक बार में टूटने की संभावना नहीं है।
एक लड़के वाले मस्तूल में एक बहुत छोटा पदचिह्न होता है और संरचना और कंडक्टरों से किसी भी असंतुलित तनाव भार का समर्थन करने के लिए तनाव में आदमी के तारों पर निर्भर करता है।एक गढ़ा हुआ टावर वी आकार में बनाया जा सकता है, जो वजन और लागत बचाता है।
आइटम नाम | उच्च वोल्टेज जस्ती शंक्वाकार विद्युत विद्युत वितरण ट्रांसमिशन लाइन टावर्स |
प्रकार | स्टील ट्यूबलर टावर, संचार टावर, लाइटिंग रॉड टावर, रेडियो और टेलीविजन टावर, विद्युतीकृत रेलवे संरचना, सबस्टेशन आर्किटेक्चर दूरसंचार टावर |
सामग्री | आम तौर पर Q345B/A572, न्यूनतम उपज शक्ति 345 N/mm² |
Q235B/A36, न्यूनतम उपज शक्ति 235 N/mm² | |
साथ ही ASTM A572 GR65, GR50, SS400, या क्लाइंट द्वारा आवश्यक किसी अन्य मानक से हॉट रोल्ड कॉइल। | |
शक्ति की क्षमता | 10~1000KV |
वेल्डिंग | वेल्डिंग AWS D1.1 मानक का अनुपालन करती है। |
CO2 वेल्डिंग या जलमग्न चाप ऑटो तरीके | |
कोई फिशर, निशान, ओवरलैप, परत या अन्य दोष नहीं | |
आंतरिक और बाहरी वेल्डिंग पोल को आकार में और अधिक सुंदर बनाती है | |
यदि ग्राहकों को वेल्डिंग की किसी अन्य आवश्यकता की आवश्यकता है, तो हम आपके अनुरोध के अनुसार समायोजन भी कर सकते हैं | |
बिजली से धातु चढ़ाने की क्रिया | चीनी मानक जीबी / टी 13912-2002 और अमेरिकी मानक एएसटीएम ए 123 के अनुसार गर्म डुबकी गैल्वनीकरण;या ग्राहक द्वारा किसी अन्य मानक की आवश्यकता है। |
संयुक्त | सम्मिलित मोड, निकला हुआ किनारा मोड के साथ संयुक्त। |
चित्र | ग्राहकों के अनुरोध के अनुसार |
जीवन काल | 25 से अधिक वर्षों से, यह पर्यावरण स्थापित करने के अनुसार है |
प्रमाण पत्र | ISO9001-2008, 500kV और 800kv स्टील ट्यूबलर टॉवर और ट्रांसमिशन लाइन टॉवर की टेस्ट रिपोर्ट |
पैकिंग | ग्राहक की आवश्यकता के अनुसार |
ऊंचाई | 10-105m |
हवा का दबाव | 210 किमी / घंटा |
क्षमता | 5000 टन/माह |
