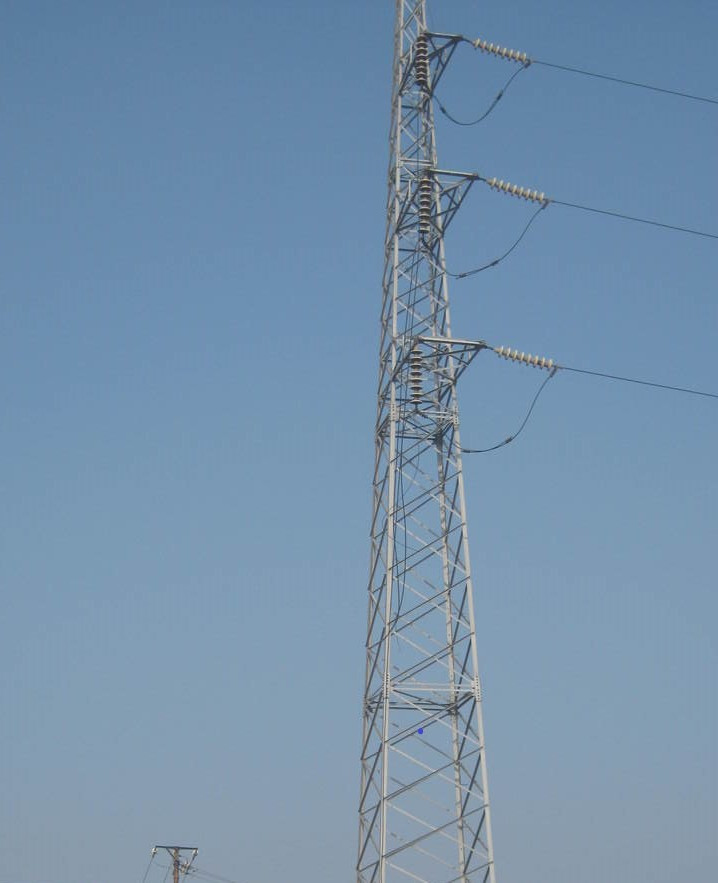

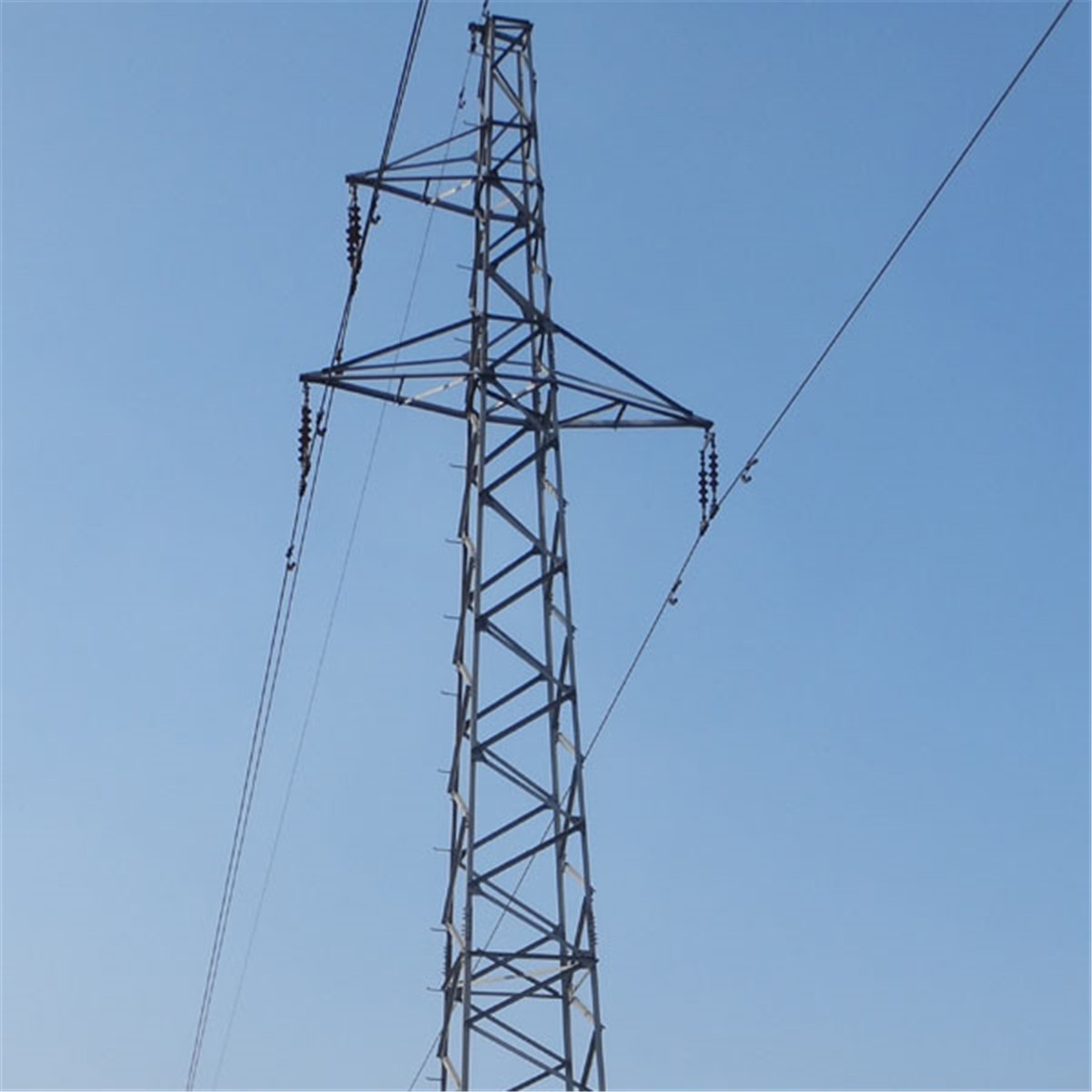

जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टॉवर

जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टॉवर

  • जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टॉवर
  • जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टॉवर
जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टॉवर
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Suntech
प्रमाणन: ISO
मॉडल संख्या: जाली टॉवर
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टावर
मूल्य: Negotiation
पैकेजिंग विवरण: निर्यातित कंटेनर
प्रसव के समय: जमा करने के 25-30 दिन बाद
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100000 मीट्रिक टन/मीट्रिक टन प्रति वर्ष
संपर्क करें
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: पावर ट्रांसमिशन टॉवर सामग्री के प्रकार: स्टील Q355/Q255
वोल्टेज ग्रेड: 33KV-330KV सतह: जस्ती
हवा की गति: 120 किमी/घंटा प्रयोग: इलेक्ट्रिक पावर ट्रांसमिशन
हाई लाइट:

33KV ट्रांसमिशन लाइन स्टील जाली टॉवर

,

जस्ती स्टील जाली टॉवर

,

जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टावर्स

33KV जस्ती इलेक्ट्रिक पावर ट्रांसमिशन लाइन स्टील जाली टॉवर



ट्रांसमिशन लाइन टावर या तो मोनोपोलर या बाइपोलर सिस्टम होते हैं।द्विध्रुवीय प्रणालियों के साथ, टावर के प्रत्येक तरफ एक कंडक्टर के साथ एक कंडक्टर व्यवस्था का उपयोग किया जाता है।कुछ योजनाओं पर, ग्राउंड कंडक्टर का उपयोग इलेक्ट्रोड लाइन या ग्राउंड रिटर्न के रूप में किया जाता है।इस मामले में, तोरणों के विद्युत रासायनिक क्षरण को रोकने के लिए इसे तोरणों पर सर्ज अरेस्टर से लैस इंसुलेटर के साथ स्थापित किया जाना था।ग्राउंड रिटर्न के साथ सिंगल-पोल सनटेक ट्रांसमिशन के लिए, केवल एक कंडक्टर वाले टावरों का उपयोग किया जा सकता है।कई मामलों में, हालांकि, टावरों को बाद में दो-ध्रुव प्रणाली में बदलने के लिए डिज़ाइन किया गया है।इन मामलों में, अक्सर यांत्रिक कारणों से टॉवर के दोनों किनारों पर कंडक्टर स्थापित किए जाते हैं।जब तक दूसरे पोल की आवश्यकता नहीं होती, तब तक इसे या तो इलेक्ट्रोड लाइन के रूप में उपयोग किया जाता है या उपयोग में आने वाले पोल के समानांतर जोड़ा जाता है।बाद के मामले में, कनवर्टर स्टेशन से अर्थिंग (ग्राउंडिंग) इलेक्ट्रोड तक की लाइन को भूमिगत केबल के रूप में बनाया जाता है, ओवरहेड लाइन के रूप में एक अलग रास्ते पर या ग्राउंड कंडक्टर का उपयोग करके।



कनवर्टर स्टेशन से ग्राउंडिंग इलेक्ट्रोड तक बिजली लाइन ले जाने के लिए कुछ सनटेक योजनाओं में इलेक्ट्रोड लाइन टावरों का उपयोग किया जाता है।वे 10-700 केवी के वोल्टेज वाली लाइनों के लिए उपयोग की जाने वाली संरचनाओं के समान हैं, लेकिन आम तौर पर केवल एक या दो कंडक्टर होते हैं।



प्रत्येक पावर ट्रांसमिशन टावर, उसके प्रकार, आकार और आकार के आधार पर, विभिन्न भागों, घटकों और सहायक उपकरण की एक श्रृंखला शामिल करता है;विस्तृत इंजीनियरिंग गणनाओं के साथ और प्रौद्योगिकी और उन्नत सॉफ्टवेयर का उपयोग करके ग्राहक के आदेश और जरूरतों के अनुसार।
सटीक जांच, नियंत्रण और अंतिम अनुमोदन के बाद, योजनाएं उत्पादन इकाई को भेजी जाती हैं;जहां प्रत्येक टुकड़ा, बहुत उन्नत सीएनसी मशीनों द्वारा काटा, मोड़ या / और छिद्रित किया जाता है, और फिर स्थापना स्थल पर स्थानांतरित करने के लिए पैकेजिंग, भंडारण के चरणों को पारित करने से पहले स्टील को जंग से बचाने के लिए गैल्वेनाइज्ड किया जाता है।



उत्पाद इस्पात संरचना टॉवर
ऊंचाई 5 मीटर से 30 मीटर या अन्य ऊंचाई ग्राहक की आवश्यकता
के लिए सूट इलेक्ट्रिक पावर डिस्ट्रीब्यूशन ट्रांसमिशन स्टील टॉवर
आकार Conoid, बहु-पिरामिड, स्तंभकार, बहुभुज या शंक्वाकार
सामग्री आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2
Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2
साथ ही Q460, ASTM573 GR65, GR50, SS400, SS490 से ST52 तक हॉट रोल्ड कॉइल
ताकत 2.5KN,5KN,8KN,10KN,12KN
आयाम का टॉरेंस +- 2%
प्रकाश स्थिरता की ऑप्टिकल असेंबली आईपी ​​65
इलेक्ट्रोशॉक प्रतिरोधी सुरक्षात्मक ग्रेड ग्रेड I
आवरण विरोधी जंग प्रदर्शन कक्षा II
प्रकाश स्थिरता का कार्य वातावरण -40 C~+45 C
सतह का उपचार एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड:
ध्रुवों का जोड़ सम्मिलित मोड, आंतरिक निकला हुआ किनारा मोड, आमने-सामने संयुक्त मोड
पोल का डिजाइन 8 ग्रेड के भूकंप के खिलाफ
हवा की गति 160किमी/घंटा
न्यूनतम उपज ताकत 335एमपीए
न्यूनतम अंतिम तन्यता ताकत 400mpa
अधिकतम अंतिम तन्यता ताकत 620mpa
मानक आईएसओ 9001
प्रति खंड की लंबाई 14 मीटर के भीतर एक बार बिना स्लिप जॉइंट का गठन
वेल्डिंग
हमने दोष परीक्षण पास किया है। आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग को आकार में सुंदर बनाता है
वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1
मोटाई 1 मिमी से 30 मिमी
उत्पादन की प्रक्रिया कच्चा माल परीक्षण → कटिंगज → मोल्डिंग या बेंडिंग → वेलिडिंग (अनुदैर्ध्य) → आयाम सत्यापन → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → कैलिब्रेशन → डिबुर → गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → थ्रेड → पैकेज
संकुल ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, वैसे भी क्लाइंट द्वारा आवश्यक रूप से अनुसरण कर सकते हैं, प्रत्येक 40HC या OT लोड कर सकता है कि क्लाइंट वास्तव में विनिर्देश और डेटा के आधार पर कितनी तस्वीरें गणना करेगा।
अंदाज ग्राहक के अनुरोध के अनुसार आकार और शैली परिवर्तनशील हैं

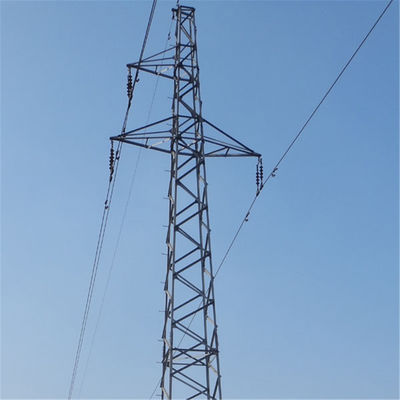

जस्ती 33KV ट्रांसमिशन लाइन स्टील जाली टॉवर 0
